テープフィーダ
TAPE FEEDER
GT-44560 GT-44560

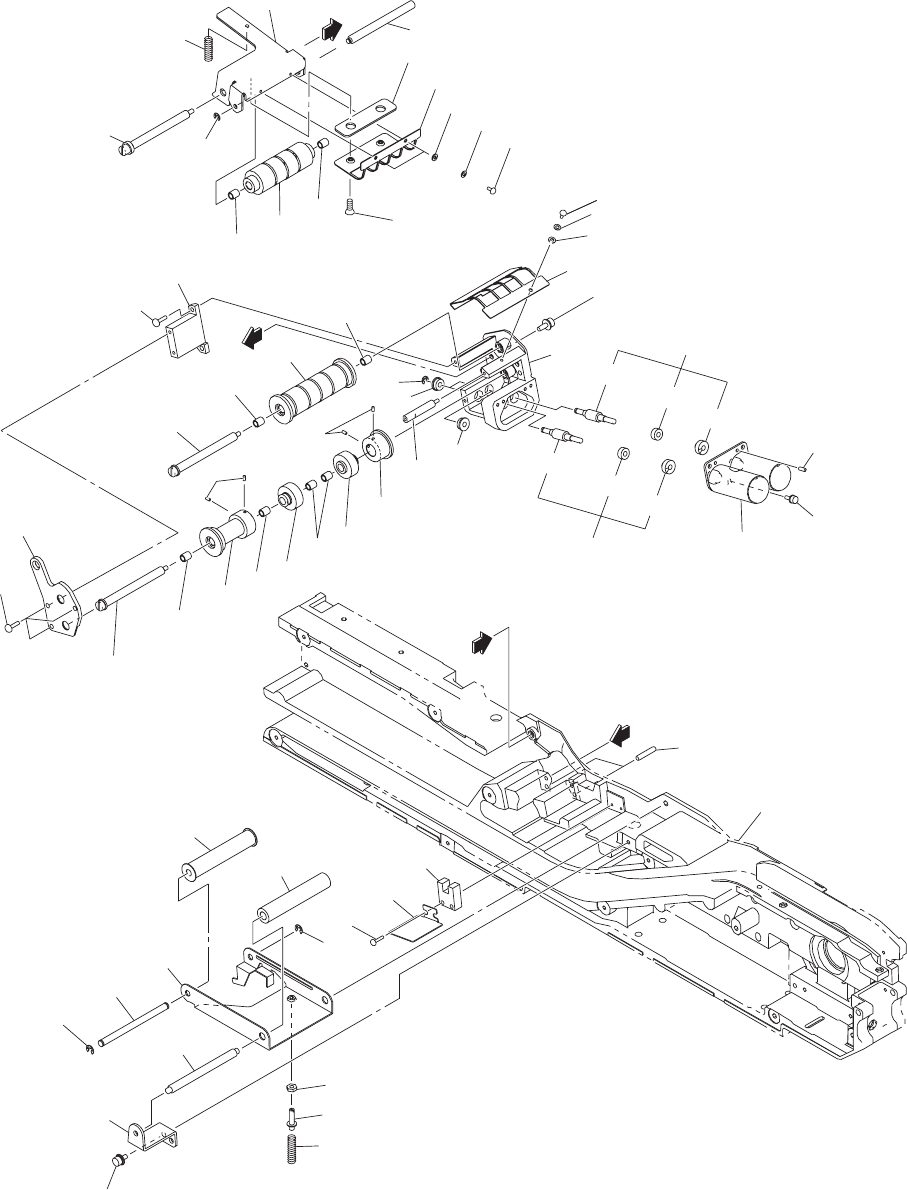

Fig. Q-3
カバーテープ巻取り部
Cover Tape Winding Section
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-004
59
GT-44560
Q-3
201 630 137 4949 BASE 1 804Q--110-201
203 630 126 6091 ASSY,GEAR(MAKITORI) 2 804Q--110-203
203 -01 630 126 6022 GEAR(MAKITORI) 1
203 -02 630 126 6039 GEAR(HIRA-3) 1
203 -03 630 007 1771 BEARING,RADIAL 1 L-730ZZ
204 630 133 5025 GEAR 2 804Q--110-204
205 630 133 5094 GEAR(HIRA-1) 1 804Q--110-205
206 630 133 5100 GEAR(HIRA-2) 1 804Q--110-206
207 630 133 1553 ASSY,LEVER 1 804Q--110-207
208 630 133 1560 PLATE 1 804Q--110-208
209 630 130 4953 PIN,HINGE(SITEN-1) 2 804Q--110-209
210 411 141 0000 NUT HEX 3 1 804Q--110-210
211 630 132 7648 COVER 1 804Q--110-211
212 630 132 7655 COVER 1 804Q--110-212
213 630 127 6601 SPRING,COMP 1 804Q--110-213
214 630 149 6047 LEVER(MAKITORI) 1 804Q--110-214
215 630 130 5004 PIN,GUIDE 1 804Q--110-215
216 630 130 5011 ROLLER(A) 1 804Q--110-216
217 630 130 5028 ROLLER(B) 1 804Q--110-217
218 630 130 5035 PIN,HINGE 1 804Q--110-218
219 630 127 5178 SPRING,COMP 1 804Q--110-219
220 630 126 6602 PIN,GUIDE(BANE) 1 804Q--110-220
221 630 129 0898 MOTOR,DC 1 M93,94 804Q--110-221
222 630 110 5390 BEARING,RADIAL 4 LF-730ZZ 804Q--110-222
224 630 126 5988 PIN,LOCATE 2 804Q--110-224
225 630 126 6466 PIN,LOCATE 2 804Q--110-225
227 630 130 5042 PIN,HINGE 1 804Q--110-227
228 630 000 8494 BOLT,HEX-SCT 3 804Q--110-228
229 630 000 7510 BOLT,HEX-SCT 2 804Q--110-229
230 411 125 5403 SCR PAN 2X4 3 804Q--110-230
231 411 000 9304 RING E 2 3 804Q--110-231
232 411 016 0203 RING E 2.5 2 804Q--110-232
233 411 141 6606 WASHER SPR 2.5 3 804Q--110-233
234 411 141 2806 WASHER SPR 3 4 804Q--110-234
235 411 141 5708 WASHER F 2.5X5X0.5 3 804Q--110-235
236 411 141 3902 WASHER V 3X7X0.5 4 804Q--110-236
237 630 000 7503 BOLT,HEX-SCT 2 804Q--110-237
238 630 133 5117 GEAR 1 804Q--110-238
239 630 133 5049 GEAR 1 804Q--110-239
240 630 133 1577 PIN,HINGE 1 804Q--110-240
241 630 130 5073 PLATE 1 804Q--110-241
242 630 130 5080 PLATE 1 804Q--110-242
243 411 142 5004 SCR PAN 2.5X8 5 804Q--110-243
244 630 130 5097 BRACKET 1 804Q--110-244
245 630 130 5103 BOLT 1 804Q--110-245
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
60
0409-002
GT-44560
Q-3
246 411 141 2509 WASHER SPR 2.5 3 804Q--110-246
247 411 131 5305 WASHER F 2X4.3X0.3 3 804Q--110-247
248 630 126 8248 SET SCREW(SET SCREW) 4 M2X3 SET
249 630 132 2537 BUSH,BEARING 8 804Q--110-249
251 411 140 6805 SCR FLT 2X4 2 804Q--110-251
252 630 126 1621 SENSOR,PHOTO 1 B03,#EE-SX3144-P2
804Q--110-507
253 630 128 6815 COVER 1 804Q--110-051
254 411 140 6300 SCR PAN 2X8 2 804Q--110-034
