テープフィーダ
TAPE FEEDER
GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083
Fig. W-4

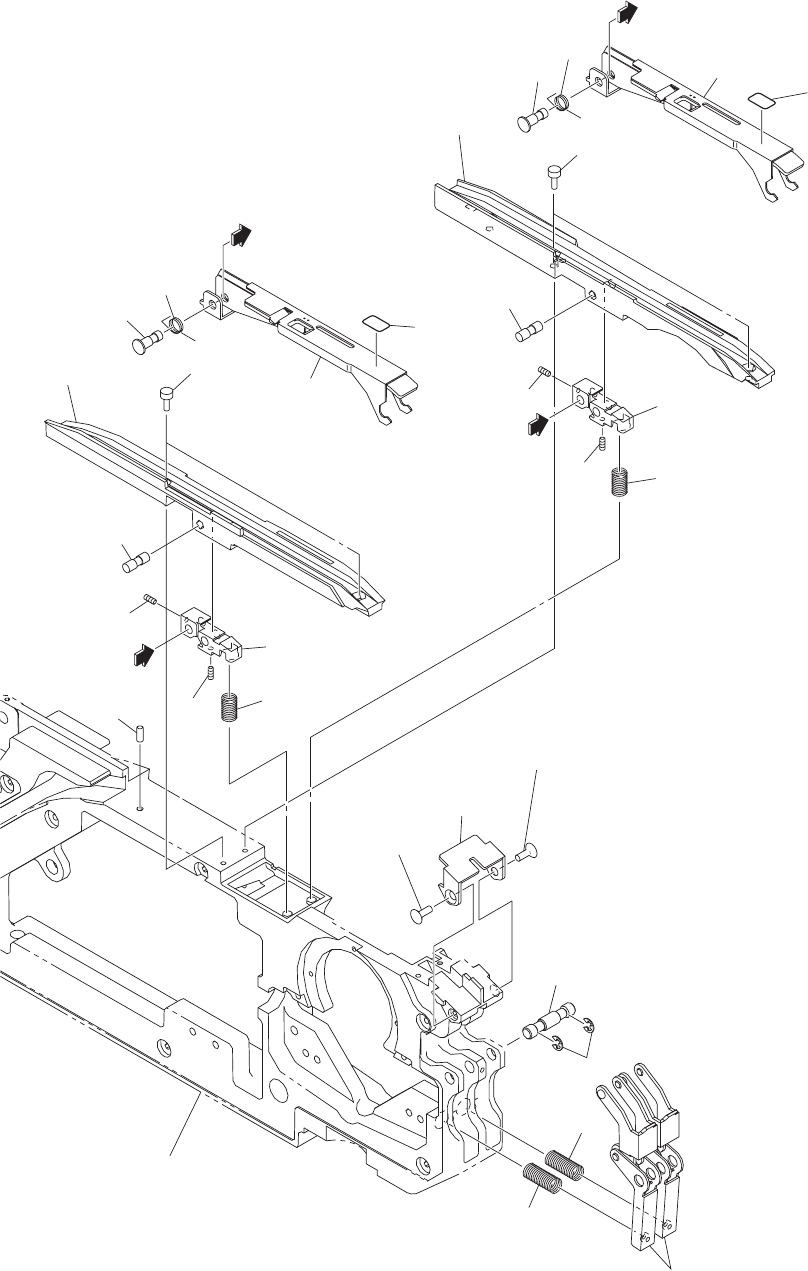

サプレッサ部
Suppressor Section
A
B
A
B
309
309
308
308
304
329
329
307
307
317
317
317
305
302
301
315
317
305
311
311
328
322
328
313
316
314
314
312
303
325
325
See Fig.W-1
Key No.1
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-005
15
W-4
301 630 148 7427 CHUTE 1 1 1 1 804W--110-301
302 630 148 7434 CHUTE 1 1 1 1 804W--110-302
303 630 151 7254 ASSY,LEVER 1 804W--110-303
303 630 151 6930 ASSY,LEVER 1 804M--110-303
303 630 138 0131 ASSY,LEVER 1 804E--110-303
303 630 151 7551 ASSY,LEVER 1 804S--110-303
304 630 151 7261 ASSY,LEVER 1 804W--110-304
304 630 151 6967 ASSY,LEVER 1 804M--110-304
304 630 138 0186 ASSY,LEVER 1 804E--110-304
304 630 151 7375 ASSY,LEVER 1 804S--110-304
305 630 144 1795 BLOCK 2 2 2 2 804W--110-305
307 630 126 6305 PIN,GUIDE(SUP-1) 2 2 2 2 804W--110-307
308 630 126 6312 PIN,GUIDE(SUP-2) 2 2 2 2 804W--110-308
309 630 126 6329 SPRING,TORSION(R) 2 2 2 2 804W--110-309
311 630 126 7661 SPRING,COMP(SUP) 2 2 2 2 804W--110-3113
312 630 126 6183 ASSY,HOOK(FRONT HOOK) 2 2 2 2 804W--110-312
313 630 129 5152 PIN,HINGE 1 1 1 1 804W--110-313
314 630 126 6367 SPRING,COMP 2 2 2 2 804W--110-3141
315 630 126 6466 PIN,LOCATE 2 2 2 2 804W--110-315
316 411 000 9304 RING E 2 2 2 2 2 804W--110-316
317 630 126 8248 SET SCREW(SET SCREW) 4 4 4 4 804W--110-317
322 630 134 5567 GUIDE 1 1 1 1 804W--110-022
325 630 110 1095 BOLT,HEX-SCT 4 4 4 4 804W--110-125
328 411 033 5700 SCR FLT 2.5X6 2 2 2 2 804W--110-028
329 630 130 2294 NAME PLATE 2 804W--110-329
