0601-004 16 テープフィーダ T APE FEEDER GT -08080, 08081, 08082, 08083 GT -08080, 08081, 08082, 08083 Fig. W -5 操作パネル部 Operation Panel Section See Fig.W-1 Key No.1 405 406 407 439 440 437 408 404 445 432 441 443 . .
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-005
15
W-4
301 630 148 7427 CHUTE 1 1 1 1 804W--110-301
302 630 148 7434 CHUTE 1 1 1 1 804W--110-302
303 630 151 7254 ASSY,LEVER 1 804W--110-303
303 630 151 6930 ASSY,LEVER 1 804M--110-303
303 630 138 0131 ASSY,LEVER 1 804E--110-303
303 630 151 7551 ASSY,LEVER 1 804S--110-303
304 630 151 7261 ASSY,LEVER 1 804W--110-304
304 630 151 6967 ASSY,LEVER 1 804M--110-304
304 630 138 0186 ASSY,LEVER 1 804E--110-304
304 630 151 7375 ASSY,LEVER 1 804S--110-304
305 630 144 1795 BLOCK 2 2 2 2 804W--110-305
307 630 126 6305 PIN,GUIDE(SUP-1) 2 2 2 2 804W--110-307
308 630 126 6312 PIN,GUIDE(SUP-2) 2 2 2 2 804W--110-308
309 630 126 6329 SPRING,TORSION(R) 2 2 2 2 804W--110-309
311 630 126 7661 SPRING,COMP(SUP) 2 2 2 2 804W--110-3113
312 630 126 6183 ASSY,HOOK(FRONT HOOK) 2 2 2 2 804W--110-312
313 630 129 5152 PIN,HINGE 1 1 1 1 804W--110-313
314 630 126 6367 SPRING,COMP 2 2 2 2 804W--110-3141
315 630 126 6466 PIN,LOCATE 2 2 2 2 804W--110-315
316 411 000 9304 RING E 2 2 2 2 2 804W--110-316
317 630 126 8248 SET SCREW(SET SCREW) 4 4 4 4 804W--110-317
322 630 134 5567 GUIDE 1 1 1 1 804W--110-022
325 630 110 1095 BOLT,HEX-SCT 4 4 4 4 804W--110-125
328 411 033 5700 SCR FLT 2.5X6 2 2 2 2 804W--110-028
329 630 130 2294 NAME PLATE 2 804W--110-329
GT-08080
GT-08081
GT-08082
GT-08083
0601-004
16
テープフィーダ
TAPE FEEDER
GT-08080, 08081, 08082, 08083 GT-08080, 08081, 08082, 08083

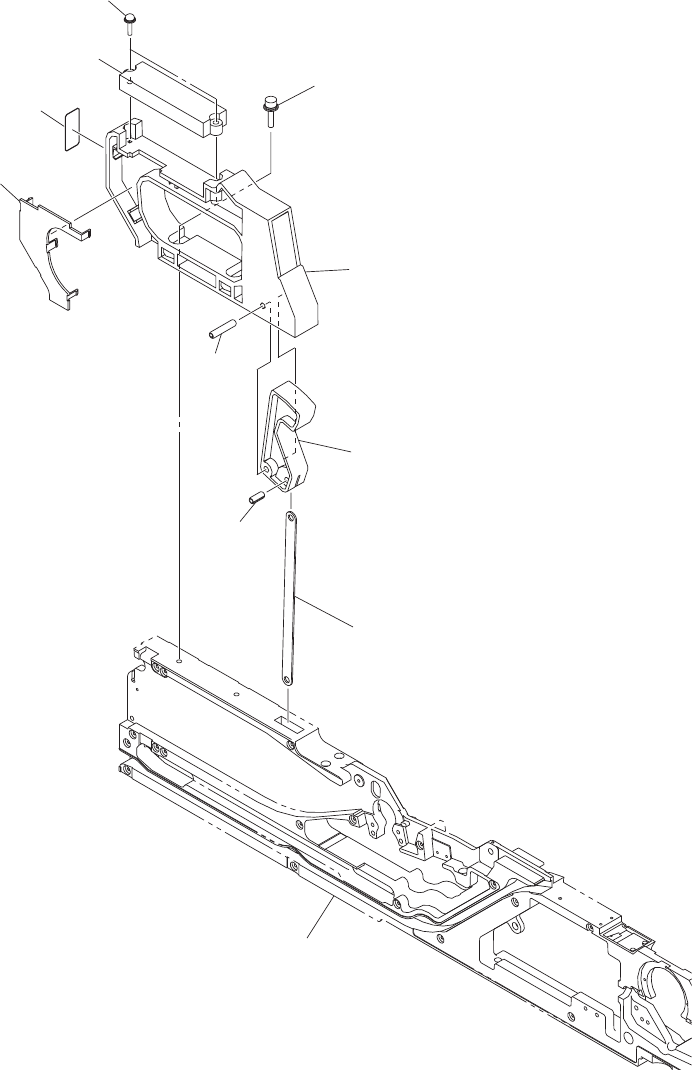

Fig. W-5
操作パネル部
Operation Panel Section
See Fig.W-1
Key No.1
405
406
407
439
440
437
408
404
445
432
441
443
.
.
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-004
17
W-5
404 630 148 8455 P.C.B,MOUNT 1 1 1 1 #TMA004Z-7 804W--110-504
405 630 126 5865 LINK(KAIJYO) 1 1 1 1 804W--110-015
406 630 126 5872 LEVER(GRIP) 1 1 1 1 804W--110-016
407 630 126 5919 GRIP 1 1 1 1 804W--110-017
408 630 126 5728 COVER(GRIP) 1 1 1 1 804W--110-018
432 630 000 7657 BOLT,HEX-SCT 2 2 2 2 804W--110-032
437 411 115 1507 SCR TPG PAN 3X12 2 2 2 2 804W--110-037
439 630 001 0336 SPRING PIN 1 1 1 1 804W--110-039
440 630 118 0038 SPRING PIN 1 1 1 1 804W--110-040
441 411 141 2905 WASHER SPR 4 2 2 2 2 804W--110-041
443 411 141 4008 WASHER V 4X9X0.8 2 2 2 2 804W--110-043
445 630 143 4339 NAME PLATE,INDEX 1 1 1 1 804W--110-045
GT-08080
GT-08081
GT-08082
GT-08083
