GXH-1S Feeder.pdf - 第27页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 0612-002 25 G-2 GT -12160 101 630 144 3904 GEAR 1 804G--1 10-101 102 630 144 391 1 BASE 1 804G--1 10-102 103 630 127 491 1 GEAR 1 804G--1 10-103 104 630 127 4935 ASSY ,SPR…
0612-002
24
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

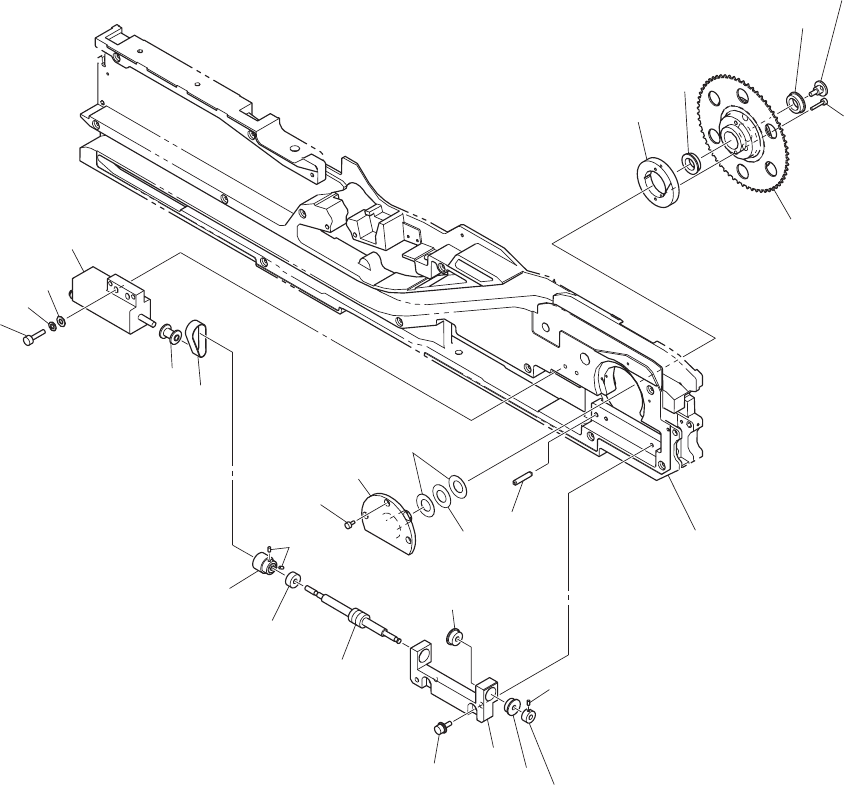

Fig. G-2
テープ駆動部
Tape Driving Section
101
11
9
11
7
.
129
.
124
128
128
11
5
11
8
104
103
11
6
125
11
6
107
126
130
122
123
123
See Fig.G-1
Key No.1
139
127
129
130
11
7
106
120
121
102
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-002
25
G-2
GT-12160
101 630 144 3904 GEAR 1 804G--110-101
102 630 144 3911 BASE 1 804G--110-102
103 630 127 4911 GEAR 1 804G--110-103
104 630 127 4935 ASSY,SPROCKET 1 804G--110-104
106 630 127 4966 HOLDER 1 804G--110-106
107 630 126 4912 PIN,LOCATE 1 804G--110-107
115 630 144 3935 COLLAR(BEARING) 1 804G--110-115
116 630 010 5094 BEARING,RADIAL 2 LF-1280ZZ 804G--110-116
117 630 001 1586 BEARING,RADIAL 2 LF-1050ZZ 804G--110-117
118 630 007 1672 BEARING,RADIAL 1 L-1050ZZ 804G--110-118
119 630 147 5356 PULLEY,TIMING 1 804G--110-119
120 630 149 1332 PULLEY,TIMING 1 804G--110-120
121 630 127 6199 BELT,TIMING 1 804G--110-121
122 630 126 5988 PIN,LOCATE 1 804G--110-122
123 630 008 3804 WASHER 3 804G--110-123
124 630 008 3057 BOLT,HEX-SCT 3 804G--110-124
125 630 087 6659 BOLT,HEX-SCT 2 804G--110-125
126 630 000 7527 BOLT,HEX-SCT 2 804G--110-126
127 630 000 7534 BOLT,HEX-SCT 2 804G--110-127
128 630 126 8248 SET SCREW(SET SCREW) 3 804G--110-128
129 411 141 2806 WASHER SPR 3 4 804G--110-129
130 411 141 3902 WASHER V 3X7X0.5 4 804G--110-130
139 630 127 6151 MOTOR,AC-SERVO 1 M01,#SGMMJ-E5CKA-HH12
804G--110-509
0612-005
26
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160
Fig. G-3
カバーテープ巻取り部
Cover Tape Winding Section
See Fig.G-1
Key No.1
218
219
220
238
237
239
232
217
214
216
224
209
204
222
201
225
221
203
203-01
203-03
203-02
222
206
231
212
230
211
227
207
213
205
209
229
.
234
.
236
228
.
233
.
235
210
246
247
230
246
247
252
