Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 0612-005 27 G-3 GT -12160 201 630 137 4932 BASE 1 804G--1 10-201 203 630 126 6091 ASSY ,GEAR(MAKITORI) 1 804G--1 10-203 203 -01 630 126 6022 GEAR(MAKITORI) 1 203 -02 630 1…
0612-005
26
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

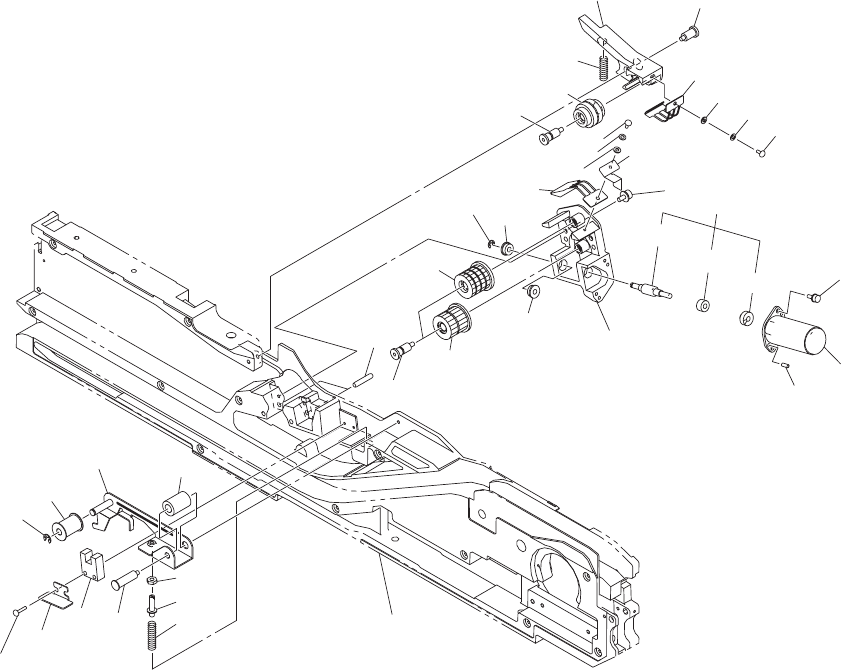

Fig. G-3
カバーテープ巻取り部
Cover Tape Winding Section
See Fig.G-1
Key No.1
218
219
220
238
237
239
232
217
214
216
224
209
204
222
201
225
221
203
203-01
203-03
203-02
222
206
231
212
230
211
227
207
213
205
209
229
.
234
.
236
228
.
233
.
235
210
246
247
230
246
247
252
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-005
27
G-3
GT-12160
201 630 137 4932 BASE 1 804G--110-201
203 630 126 6091 ASSY,GEAR(MAKITORI) 1 804G--110-203
203 -01 630 126 6022 GEAR(MAKITORI) 1
203 -02 630 126 6039 GEAR(HIRA-3) 1
203 -03 630 007 1771 BEARING,RADIAL 1 L-730ZZ
204 630 136 9280 GEAR(HASUBA) 1 804G--110-204
205 630 127 5055 GEAR(HIRA-1) 1 804G--110-205
206 630 135 7614 GEAR(HIRA-2) 1 804G--110-206
207 630 127 5079 LEVER(KAIJYO) 1 804G--110-207
209 630 135 1254 PIN,LOCATE(SITEN-1) 3 804G--110-209
210 411 141 0000 NUT HEX 3 1 804G--110-210
211 630 127 5093 COVER(MAKITORI-1) 1 804G--110-211
212 630 127 5109 COVER(MAKITORI-2) 1 804G--110-212
213 630 127 6601 SPRING,COMP 1 804G--110-2132
214 630 149 6016 ASSY,LEVER(MAKITORI) 1 804G--110-214
216 630 127 5147 ROLLER(A) 1 804G--110-216
217 630 127 5154 ROLLER(B) 1 804G--110-217
218 630 127 5161 PIN,GUIDE 1 804G--110-218
219 630 127 5178 SPRING,COMP 1 804G--110-2191
220 630 126 6602 PIN,GUIDE(BANE) 1 804G--110-220
221 630 126 7715 MOTOR,DC 1 M91,#LN-18-01801 804G--110-221
222 630 110 5390 BEARING,RADIAL 2 LF-730ZZ 804G--110-222
224 630 126 5988 PIN,LOCATE 2 804G--110-224
225 630 126 6466 PIN,LOCATE 2 804G--110-225
227 630 127 5215 PIN,LOCATE(SITEN-2) 1 804G--110-227
228 630 000 8494 BOLT,HEX-SCT 2 804G--110-228
229 630 000 7510 BOLT,HEX-SCT 2 804G--110-229
230 411 125 5403 SCR PAN 2X4 2 804G--110-230
231 411 000 9304 RING E 2 1 804G--110-231
232 411 016 0203 RING E 2.5 1 804G--110-232
233 411 141 6606 WASHER SPR 2.5 2 804G--110-233
234 411 141 2806 WASHER SPR 3 2 804G--110-234
235 411 141 5708 WASHER F 2.5X5X0.5 2 804G--110-235
236 411 141 3902 WASHER V 3X7X0.5 2 804G--110-236
237 630 129 3813 COVER 1 804G--110-051
238 630 126 1621 SENSOR,PHOTO 1 B03,#EE-SX3144-P2 804G--110-507
239 411 140 6300 SCR PAN 2X8 2 804G--110-034
246 411 141 2509 WASHER SPR 2 2 804G--110-246
247 411 131 5305 WASHER F 2X4.3X0.3 2 804G--110-247
252 630 150 2052 PLATE 1 804G--110-252
0612-005
28
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

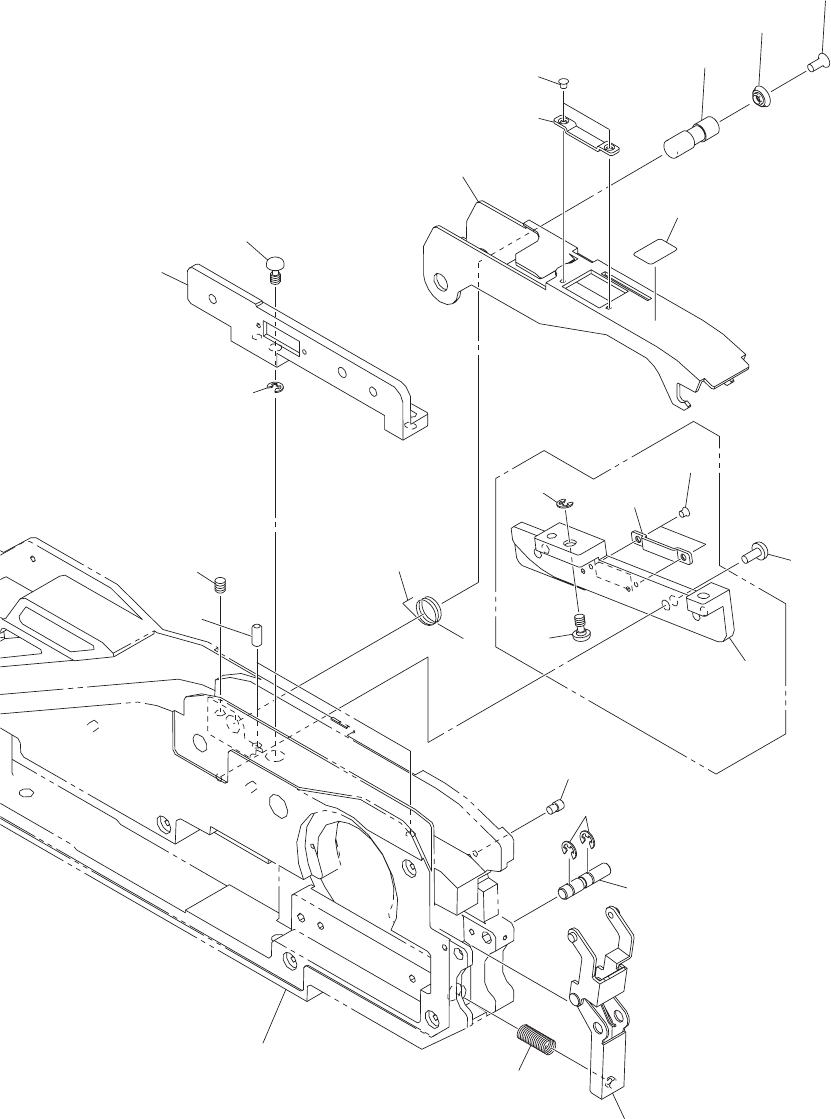

Fig. G-4
サプレッサ部
Suppressor Section
321
320
303
316
318
309
324
321
320
316
318
330
330
307
329
319
313
317
323
314
See Fig.G-
1
Key No.1
322
312
331
332
