0409-002 30 テープフィーダ T APE FEEDER GT -12160 GT -12160 Fig. G-5 操作パネル部 Operation Panel Section . . 431 440 442 See Fig.G-1 Key No.1 405 406 407 438 439 436 408 404 445
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-005
29
G-4
GT-12160
303 630 149 6061 LEVER(SUP) 1 804G--110-303
307 630 132 9185 PIN,GUIDE(SUP) 1 804G--110-307
309 630 127 5321 SPRING,TORSION 1 804G--110-3092
312 630 127 5338 ASSY,HOOK(FRONT HOOK) 1 804G--110-312
313 630 129 2786 PIN,HINGE(FRONT) 1 804G--110-313
314 630 127 5406 SPRING,COMP 1 804G--110-3142
316 630 127 5420 CHUTE(SUPPORT) 1 804G--110-316
317 630 127 5437 PIN,LOCATE(CHUTE) 2 804G--110-317
318 630 127 5444 MACHINE SCREW 1 804G--110-318
319 630 127 5451 PIN,LOCATE 1 804G--110-319
320 630 127 5468 PLATE(SUP) 1 804G--110-320
321 630 129 2861 MACHINE SCREW 2 804G--110-321
322 411 016 0203 RING E 2.5 2 804G--110-322
323 630 008 2296 SET SCREW 1 804G--110-323
324 411 041 8908 SCR PAN 3X6 1 804G--110-324
329 630 130 2300 NAME PLATE 1 804G--110-329
330 411 000 9304 RING E 2 1 804G--110-330
331 630 132 9208 WASHER 1 804G--110-331
332 411 033 5700 SCR FLT 2.5X6 1 804G--110-332
0409-002
30
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

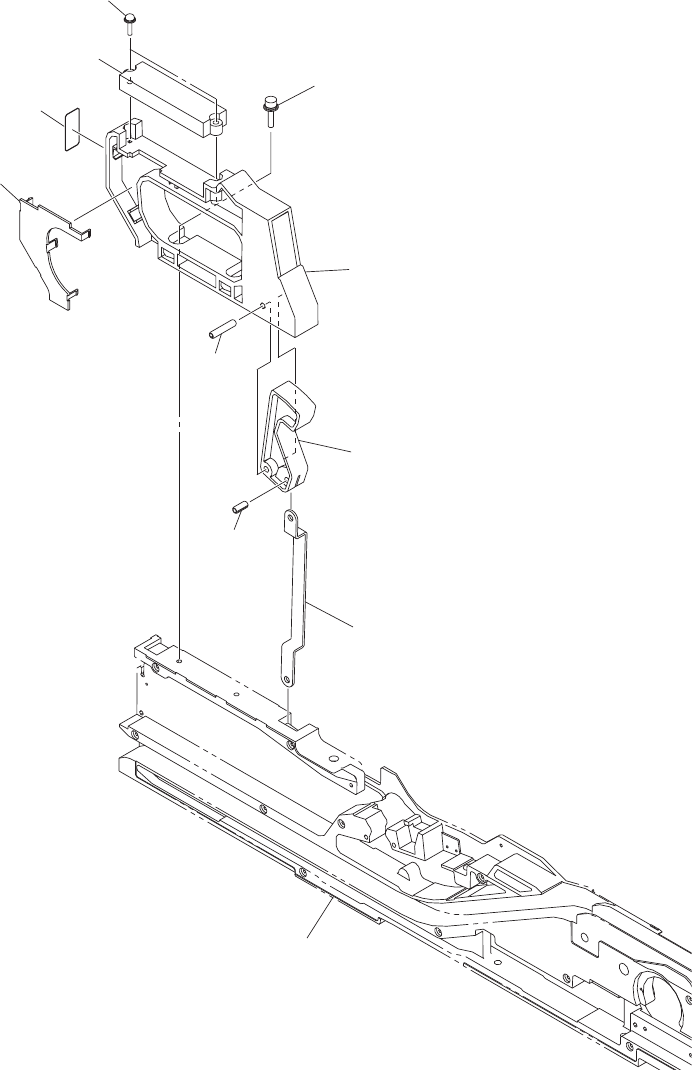

Fig. G-5
操作パネル部
Operation Panel Section
.
.
431
440
442
See Fig.G-1
Key No.1
405
406
407
438
439
436
408
404
445
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-003
31
G-5
GT-12160
404 630 148 8455 P.C.B,MOUNT 1 #TMA004Z-7 804G--110-504
405 630 127 4836 LINK(KAIJYO) 1 804G--110-015
406 630 126 5872 LEVER(GRIP) 1 804G--110-016
407 630 126 5919 GRIP 1 804G--110-017
408 630 126 5728 COVER(GRIP) 1 804G--110-018
431 630 000 7657 BOLT,HEX-SCT 2 804G--110-031
436 411 115 1507 SCR TPG PAN 3X12 2 804G--110-036
438 630 001 0336 SPRING PIN 1 804G--110-038
439 630 118 0038 SPRING PIN 1 804G--110-039
440 411 141 2905 WASHER SPR 4 2 804G--110-040
442 411 141 4008 WASHER V 4X9X0.8 2 804G--110-042
445 630 143 4339 NAME PLATE,INDEX 1 804G--110-045
