Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 0612-004 33 G-6 GT -12160 501 630 126 3328 CORD 1 CN5,CN6 - 804G--1 10-501 502 630 127 6083 CORD 1 CN8 - CN1 1,CN13,CN15 804G--1 10-502 503 630 127 6076 CORD 1 CN9 - CN91 …
0409-004
32
テープフィーダ
TAPE FEEDER
GT-12160 GT-12160

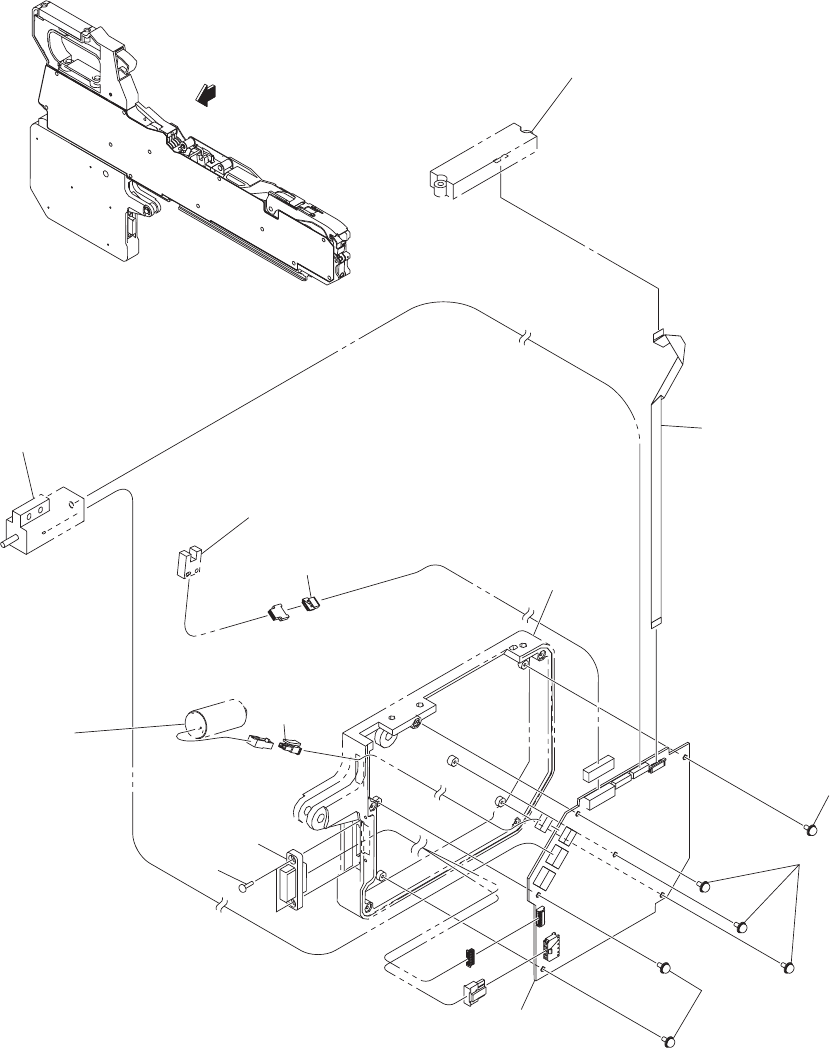

Fig. G-6
モーターコントロール基板
Motor Control P.C.B.
VIEW "A"
See Fig.G-2
Key No.139
See Fig.G-
5
Key No.404
505
See Fig.G-3
Key No.238
See Fig.G-3
Key No.221
See Fig.G-1
Key No.2
516
516
516
501
508
503
506
502
A
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
0612-004
33
G-6
GT-12160
501 630 126 3328 CORD 1 CN5,CN6 - 804G--110-501
502 630 127 6083 CORD 1 CN8 - CN11,CN13,CN15
804G--110-502
503 630 127 6076 CORD 1 CN9 - CN91 804G--110-503
505 630 126 6916 WIRE 1 CN7 - 804G--110-505
506 411 142 5004 SCR PAN 2.5X8 2 804G--110-035
508 630 126 3588 UNIT,DRIVER 1 #SGDZ-SV20CA0A-HH 5
804G--110-508
516 630 127 4546 SCR PAN+SW+W 3X6 6 804G--110-026
