0409-003 48 テープフィーダ T APE FEEDER GT -24320 GT -24320 Fig. P-6 モーターコントロール基板 Motor Control P .C.B. 506 See Fig.P-3 Key No.247 508 See Fig.P-2 Key No.139 See Fig.P-3 Key No.221 See Fig.P- 5 Key No.404 516 516 516 501 505 50…

Key No. PART No. PART NAME Q’ty

REMARKS

NOTE

0612-003

P-5

GT-24320

404 630 148 8455 P.C.B,MOUNT 1 #TMA004Z-7 804P--110-504

405 630 127 4836 LINK(KAIJYO) 1 804P--110-015

406 630 126 5872 LEVER(GRIP) 1 804P--110-016

407 630 126 5919 GRIP 1 804P--110-017

408 630 126 5728 COVER(GRIP) 1 804P--110-018

431 630 000 7657 BOLT,HEX-SCT 2 804P--110-031

436 411 115 1507 SCR TPG PAN 3X12 2 804P--110-036

438 630 001 0336 SPRING PIN 1 804P--110-038

439 630 118 0038 SPRING PIN 1 804P--110-039

440 411 141 2905 WASHER SPR 4 2 804P--110-040

442 411 141 4008 WASHER V 4X9X0.8 2 804P--110-042

445 630 143 4339 NAME PLATE,INDEX 1 804P--110-045

0409-003

テープフィーダ

TAPE FEEDER

GT-24320 GT-24320

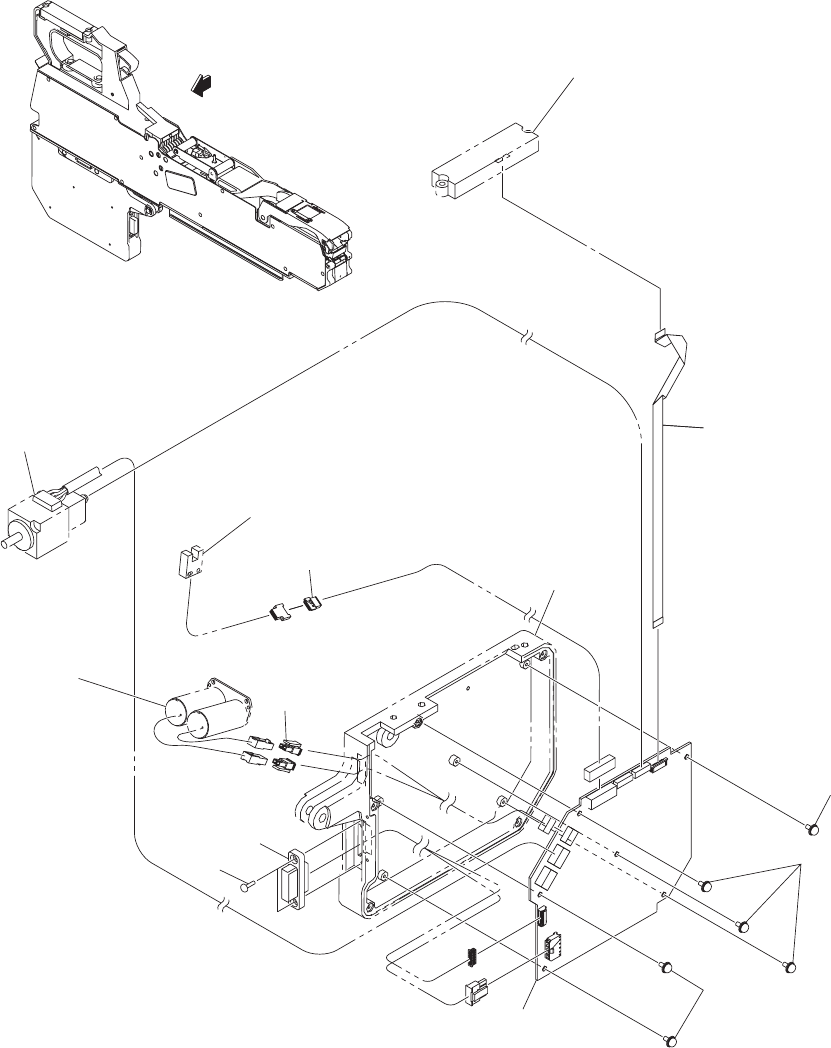

Fig. P-6

モーターコントロール基板

Motor Control P.C.B.

506

See Fig.P-3

Key No.247

508

See Fig.P-2

Key No.139

See Fig.P-3

Key No.221

See Fig.P-

Key No.404

516

501

505

502

503

See Fig.P-

Key No.2

VIEW "A"

Key No. PART No. PART NAME Q’ty

REMARKS

NOTE

0612-004

P-6

GT-24320

501 630 126 3328 CORD 1 CN5,CN6 - 804P--110-501

502 630 127 6083 CORD 1 CN8 - CN11,CN13,CN15

804P--110-502

503 630 129 3561 CORD 1 CN9 - CN93,CN94 804P--110-503

505 630 126 6916 WIRE 1 CN7 - 804P--110-505

506 411 142 5004 SCR PAN 2.5X8 2 804P--110-035

508 630 126 3588 UNIT,DRIVER 1 #SGDZ-SV20CA0A-HH 5

804P--110-508

516 630 127 4546 SCR PAN+SW+W 3X6 6 804P--110-026
