软件操作说明书一、生产界面 1 ：软件主界面如下图软件主界面分为以下几个部分，生产信息统计，头部信息统计，供料器状态显示，与插件线的通讯状态显示，运行信息，故障信息，音箱壳体定位图像，按键定位图像，视觉检测图像显示。 1 2 3 4 5 6 1. 基板程序选择 2. 基板总保存 3. 基板新创建 4. 回原点 5. 启动 6. 停止

2.操作流程

2.1.接上主气源，打开气压阀，气压调至 0.5 --- 0.7MPa；

2.2.打开电源，设定则合适生产温度、时间、压力等参数

2.3.确认回流线上有治具,来料无误,

2.4.启动工控机桌面的插件软件，然后设备按启动按钮运行即可,设

备自动运行.

2.5.有异常时按急停,解除异常后,复位后重新启动运行.

软件操作说明书

一、生产界面

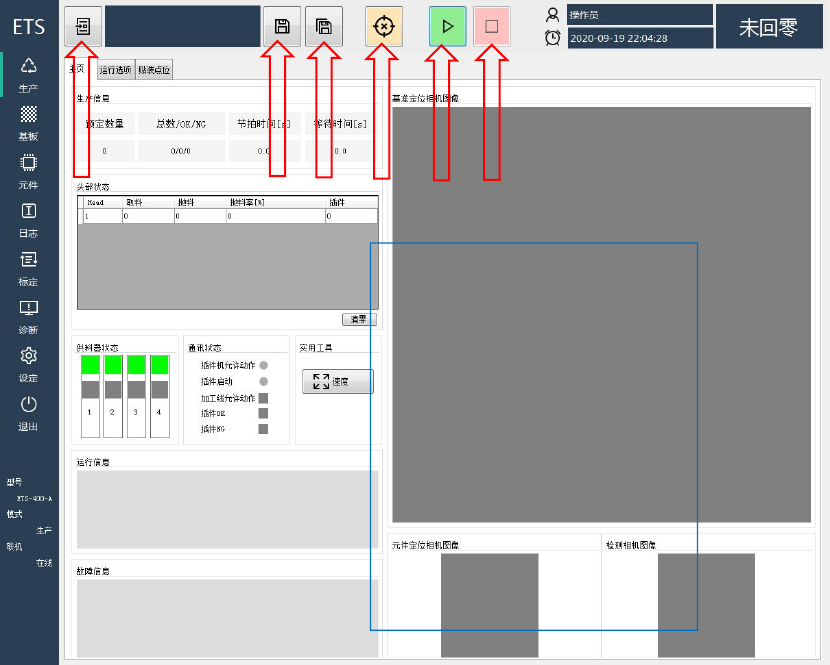

1：软件主界面如下图

软件主界面分为以下几个部分，生产信息统计，头部信息统计，供料

器状态显示，与插件线的通讯状态显示，运行信息，故障信息，音箱

壳体定位图像，按键定位图像，视觉检测图像显示。

1. 基板程序选择

2. 基板总保存

3. 基板新创建

4. 回原点

5. 启动

6. 停止

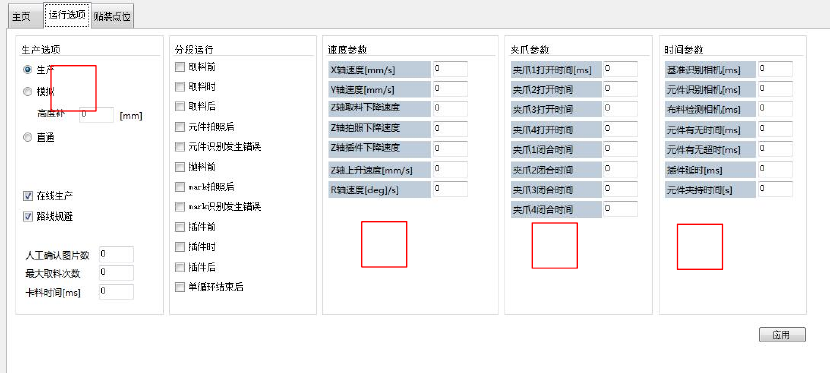

2：运行选项

生产选项：生产时必选为正常，如在模拟点亮开机后会空运行，如在

直通点亮基板直接流过，不执行插件动作。

分段运行：勾选上后执行完相对应的动作后，软件弹出窗口，等待人

工确认后继续执行后面的动作。

速度参数：各轴运行时速度，XYZ 轴单位 mm/s （毫米每秒），R 轴速

度为 deg/s。

夹爪参数：动作时间单位 ms(毫秒)。

时间参数：相机拍照前延时，元件检测的延时，以及插件的延时灯参

数。

二、基板界面
