1 ：基板信息 界面操作（重 点） 基板信息选 项页：插件程 序的基本参数 ，包含以下几 个部分。 创建信息： 显示基板程序 的创建时间和 最后修改时间 。 其他参数： 生产数量，轴 速度的设定。 夹爪参数： 夹爪打开和闭 合的动作时间 设定。 时间参数：相机拍 照前的延时时间， 供料器元件有无检测 的超时时 间，插件延 时等参数的设 定。
2：运行选项
生产选项：生产时必选为正常，如在模拟点亮开机后会空运行，如在
直通点亮基板直接流过，不执行插件动作。
分段运行：勾选上后执行完相对应的动作后，软件弹出窗口，等待人
工确认后继续执行后面的动作。
速度参数：各轴运行时速度，XYZ 轴单位 mm/s （毫米每秒），R 轴速
度为 deg/s。
夹爪参数：动作时间单位 ms(毫秒)。
时间参数：相机拍照前延时，元件检测的延时，以及插件的延时灯参
数。
二、基板界面
1
2
3
4

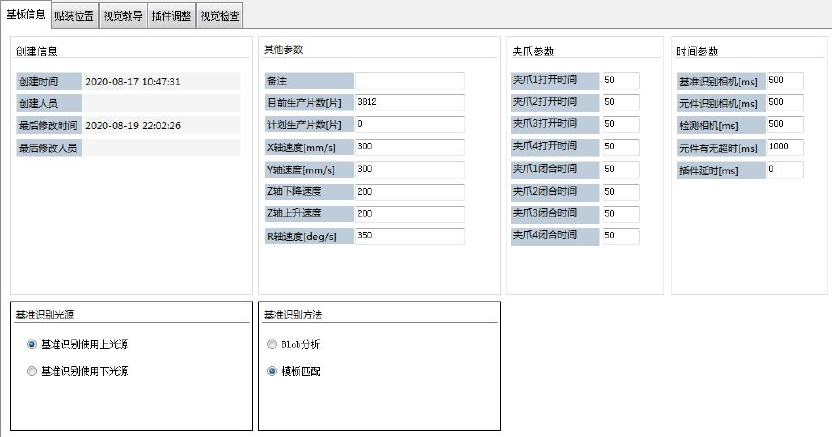

1：基板信息界面操作（重点）
基板信息选项页：插件程序的基本参数，包含以下几个部分。
创建信息：显示基板程序的创建时间和最后修改时间。
其他参数：生产数量，轴速度的设定。
夹爪参数：夹爪打开和闭合的动作时间设定。
时间参数：相机拍照前的延时时间，供料器元件有无检测的超时时
间，插件延时等参数的设定。

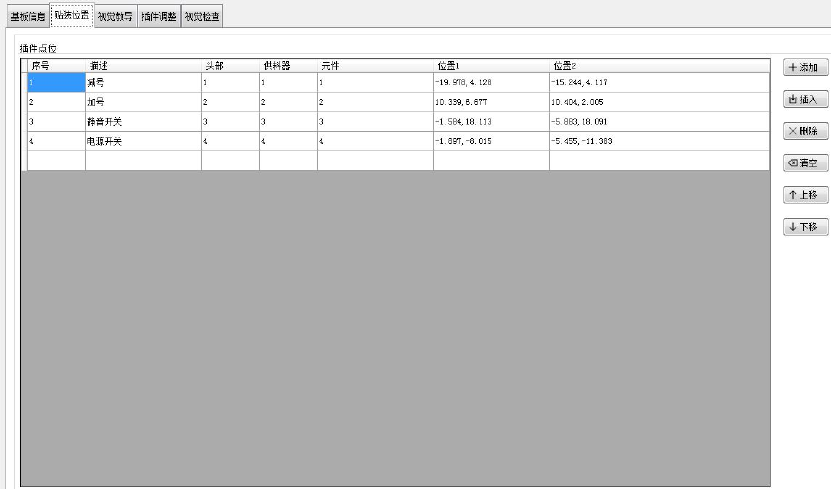

2:贴装位置
贴装位置：贴装点位的头部选择，插件位置，以及子板序号等显示。
添加：在尾部添加一条插件指令。
插入：在选定位置插入一条插件指令。
删除：删除选中的插件指令。
清空：删除全部的插件点位。
上移：当前选中的插件点位顺序往上移动。
下移：当前选中的插件点位顺序往下移动。
3.视觉教导
