iii 3. 使用注意事项 为了保证机器的性能，使用时务必注意以下事项。 ■更换元件时进行喷气排屑，需注意的事项 更换元件前必须对下述部位进行喷气排屑。 · 滑板开关内侧和传送齿轮部 ( 下图 1) 对整个滑板开关内侧和传送齿轮进行喷气排屑。 · 空料带传送凹槽 ( 下图 2) 从箭头方向进行喷气排屑。 · 盖带卷绕齿轮部 ( 下图 3) 对整个盖带卷绕齿轮进行喷气排屑。 更换元件时的喷气排屑位置 1 2…
ii
2.关于保修
您所购买的本公司机器万一发生故障，我们作出以下保修承诺。
■保修内容
构成机器的正品部件 ( 由本公司制造提供的零部件 )，因其材质或制造上的不良导致机器发生故障时，我们会基于以下所示
保修期为您提供免费修理。
( 以下简称「保修」。)
■保修期
自出厂日期 12 个月后，保修期即告结束。
■保修范围以外的事项 ：下述内容在保修范围之外。
1.因自然老化或使用损耗发生的机器故障。
例 ：涂料、电镀等自然退色，消耗品老化等现象。
2.由于使用环境不良造成的故障。
例∶气源不纯，机器上积存了尘屑、油污等。
■对以下原因造成的故障，本公司不提供保修。
1.由地震、台风、水灾、雷击等自然灾害和事故、火灾等人为灾害造成的故障。
2.未经本公司或销售商认可，对机器进行改造而造成的故障。
3.未使用本公司制造提供的零部件和指定的润滑油而造成的故障。
4.因维修、点检作业不规范或操作错误造成的故障。
5.指定代理商以外的部门对机器进行保养和维修后造成的故障。
iii

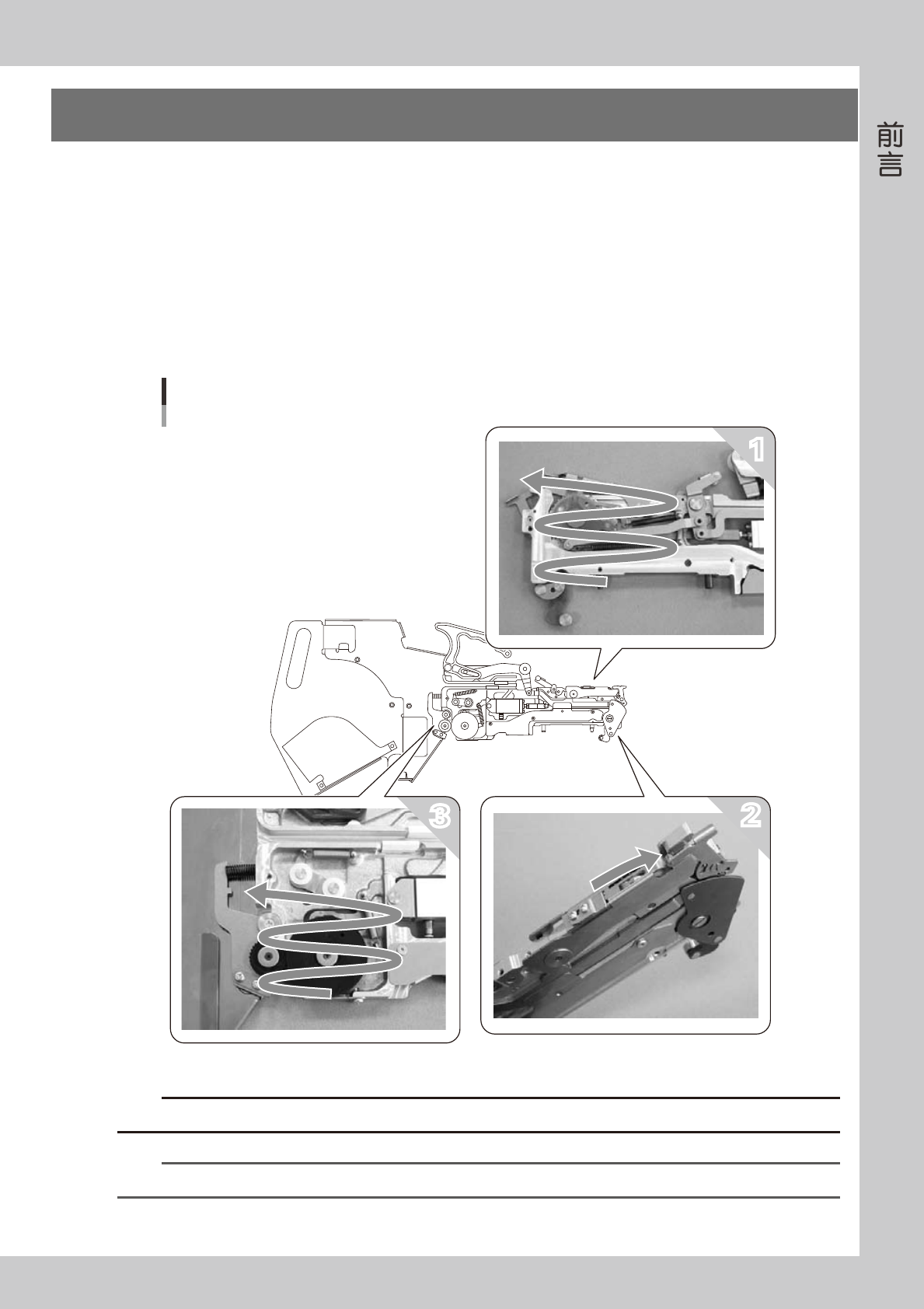

3.使用注意事项
为了保证机器的性能，使用时务必注意以下事项。
■更换元件时进行喷气排屑，需注意的事项
更换元件前必须对下述部位进行喷气排屑。
· 滑板开关内侧和传送齿轮部 ( 下图 1)
对整个滑板开关内侧和传送齿轮进行喷气排屑。
· 空料带传送凹槽 ( 下图 2)
从箭头方向进行喷气排屑。
· 盖带卷绕齿轮部 ( 下图 3)
对整个盖带卷绕齿轮进行喷气排屑。
更换元件时的喷气排屑位置
1
2
3
1
2
3
65000-90-00
c
注意
如在滑板开关部内侧等处残留有元件的状态下安装新元件，会导致基带及盖带在送料器内被卡，引起元件传送不良，造成吸附出错。
n
要点
本公司推荐用喷气工具 ：KU4-M8590-00X AIR BLOW TOOL
iv

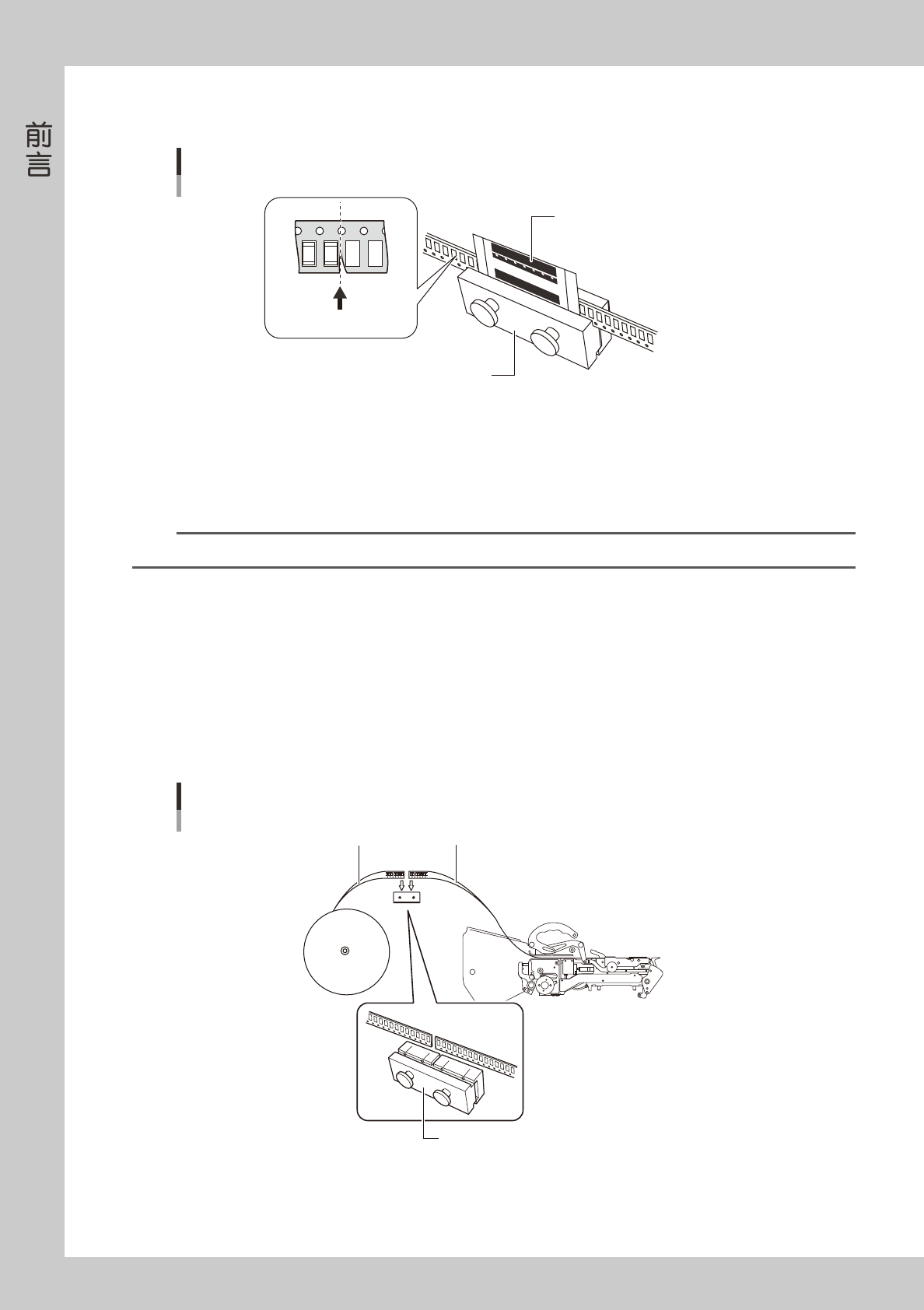

■拼接料带时的注意事项
拼接料带时必须使用料带拼接夹具。
料带拼接夹具
拼接用胶带
(KJ3-MY020-A0X JOINT TAPE)
料带拼接夹具
(KJ3-MY020-XXX TAPE CONNECTOR)
剪断此处
65002-90-00
1
从料带盘支架上取下正在使用的料带盘。
1. 装有料带拼接器的 CL 型送料器，在取下料带盘之前，必须先从带式送料器上取下料带拼接器。
FV 型送料器，在取下料带盘之前，必须先从带式送料器上取下料带盘支架。
n
要点
握住把手，从带式送料器上取下料带拼接器 (CL 型 ) 或料带盘支架 (FV 型 )。
2. 拉出正在使用的料带的末端。
2
用剪刀等剪去新料带的前端和正在使用的料带末端部。
在靠近元件处剪断。如在比料带传送孔更靠近元件一侧剪断，将有利于拼接作业顺利进行。( 参照上图 )
3
将料带装入料带拼接夹具。
将新料带的前端与正在使用的料带末端安装在夹固部。
如下图所示，将料带侧着装入拼接夹具的夹固部。
夹固部有两处定位针，前后轻轻移动料带，使定位针嵌入料带的传送孔。
料带拼接夹具的安装
新料带的前端 正在使用的料带末端
料带拼接夹具
65003-90-00
