4-1
4

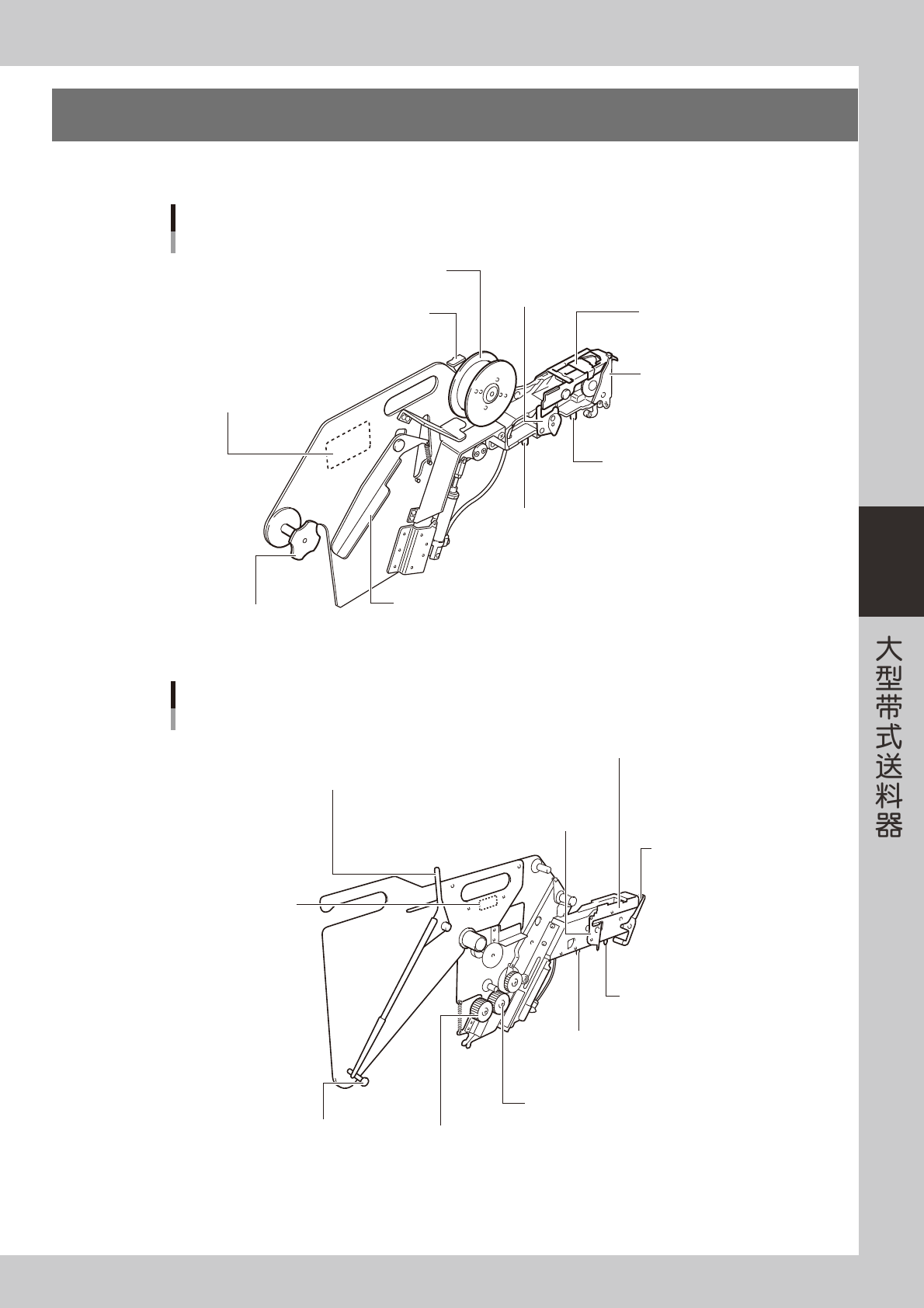

1.各部的名称和功能
以下，介绍大型带式送料器的各部名称和功能。
各部的名称和功能
CL型
S/N CL-XXX
标示型号和生产编号。
张力控制杆
防止料带盘卷绕过度。
卷绕滚轮
卷取盖带用的滚轮。
送料杆
手动传送料带用的操纵杆。
料带盘支架
用于托住料带盘。
导轨锁定杆
保持料带导轨的翘起状态。
固定在送料器架上时，
还可以防止料带导轨翘起。
料带导轨
元件吸附位置处的
料带导轨
锁定杆
将带式送料器固定在
贴片机的送料器架上。
前侧定位销
在贴片机定位时用的定位销。
后侧定位销
在贴片机定位时用的定位销。
也作为驱动带式送料器用压缩空气的通气口使用。
65400-90-00
各部的名称和功能
FV型
S/N FV-XXX
标示型号和生产编号。
指示器
指示器的倾斜度随料带的剩余量变化。
可作为更换料带的基准。
料带盘支架
用于托住料带盘。
压接滚轮组件
卷绕盖带用的滚轮。
(按压侧)
驱动滚轮组件
卷绕盖带用的滚轮。
(驱动侧)
后侧定位销
在贴片机定位时用的定位销。
也作为驱动带式送料器用压缩空气的通气口使用。
前侧定位销
在贴片机定位时用的定位销。
锁定杆
将带式送料器固定在
贴片机的送料器架上。
料带导轨
元件吸附位置处的料带导轨。
导轨锁定杆
保持料带导轨的翘起状态。
固定在送料器架上时，
还可以防止料带导轨翘起。
65401-90-00
4-2
4
2.大型带式送料器的种类
大型带式送料器根据料带的宽度和规格，CL 型分为 4 种、FV 型分为 9 种类型。
● 大型带式送料器的种类 (CL 型 )
CL
型 种类
(
料带宽度
)
传送间距
(mm)
24mm 24
带式送料器
4
、
8
、
12
、
16
、
20
、
24
32mm 32
凸型载带送料器
4
、
8
、
12
、
16
、
20
、
24
、
28
、
32
44mm 44
带式送料器
4
、
8
、
12
、
16
、
20
、
24
、
28
、
32
、
36
56mm 56
带式送料器
4
、
8
、
12
、
16
、
20
、
24
、
28
、
32
、
36
● 大型带式送料器的种类 (FV 型 )
FV
型 种类
(
料带宽度
)
传送间距
(mm)
12mm LP 12mm
长间距带式送料器
4
、
8
、
12
16mm 16mm
带式送料器
4
、
8
、
12
、
16
24mm 24mm
带式送料器
4
、
8
、
12
、
16
、
20
32mm
粘性编带
32mm
粘性编带式送料器
12
32mm
凸型载带
32mm
凸型载带式送料器
8
、
12
、
16
、
24
、
28
、
32
32mm PSA 32mm PSA
带式送料器
8
、
12
、
16
、
20
、
24
、
28
、
32
44mm 44mm
带式送料器
8
、
12
、
16
、
20
、
24
、
28
、
32
、
36
44mm PSA 44mm PSA
带式送料器
8
、
12
、
16
、
20
、
24
、
28
、
32
、
36
56mm 56mm
带式送料器
8
、
12
、
16
、
20
、
24
、
28
、
32
、
36
c
注意
根据带式送料器的种类不同，使用方法会有所不同。在以下的说明中，各项目之前都按上表的 CL 型和 FV 型标示送料器的种类。
使用时，请参照相应部分的使用说明。
4-3
4

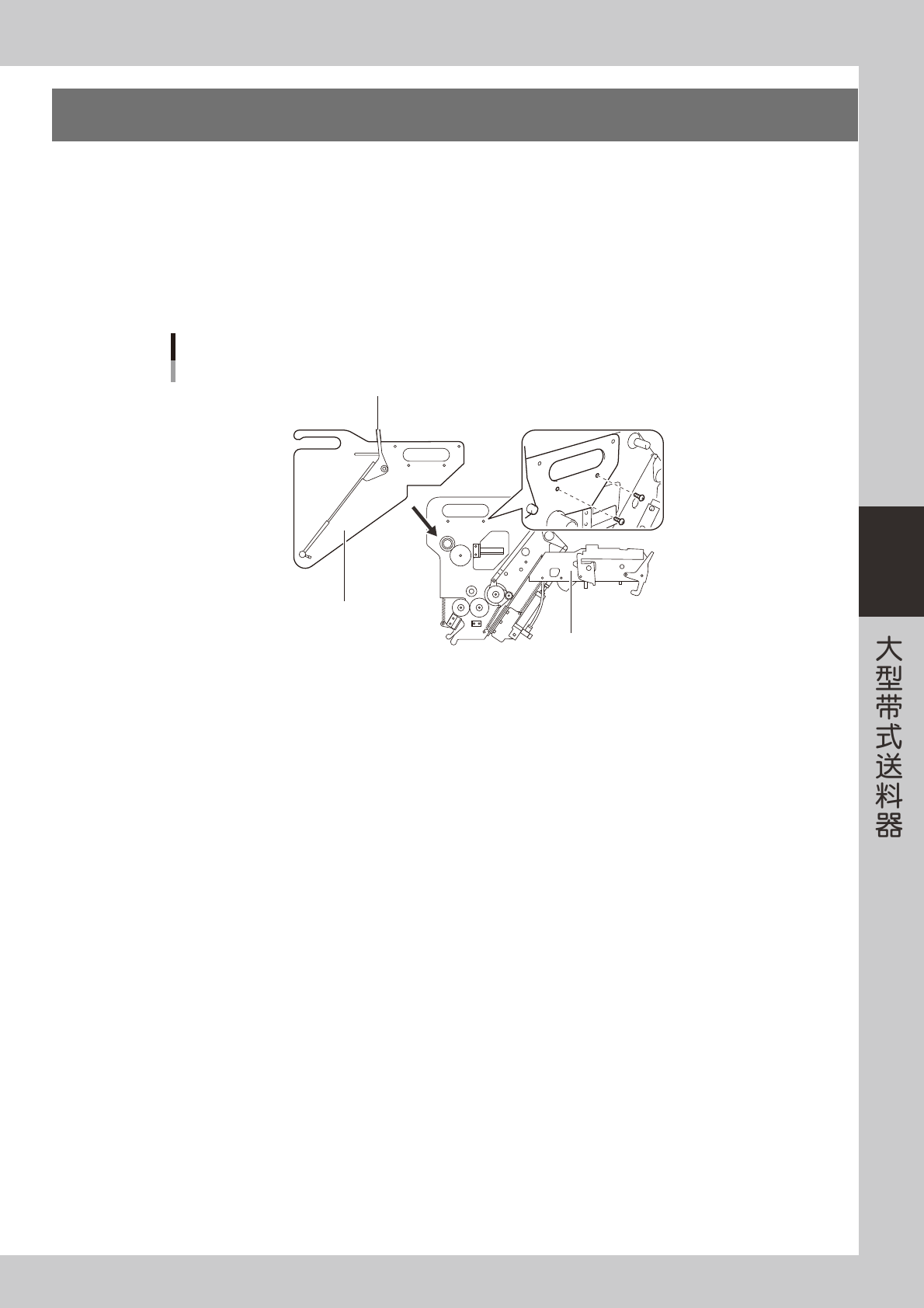

3.送料器的组装 ( 仅限 FV 型 )
初次使用带式送料器时 , 必须进行组装。
1
安装料带盘支架。
在带式送料器上，安装料带盘支架。此时，必须将料带剩余量指示器置于上侧。
2
固定料带盘支架。
用附属的 2 颗螺丝钉，将料带盘支架固定在带式送料器上。
带式送料器的组装
带式送料器机体
指示器
料带盘支架
65402-90-00
