4-6
4
4.2 料带的安装
4.2.1 CL 型的料带安装
按照以下步骤，将料带装入带式送料器。
■24mm、32mm、44mm、56mm
1
剥离盖带。
料带由装有电子元件的「基带」和覆盖在元件上面的「盖带」2 层组成，先剥离「盖带」。
2
使料带导轨翘起。
按压料带导轨直至被导轨锁定杆锁定为止。
由导轨锁定杆保持料带导轨的翘起状态。
料带导轨
按下 料带导轨
导轨锁定杆
65405-90-00
4-7
4
3

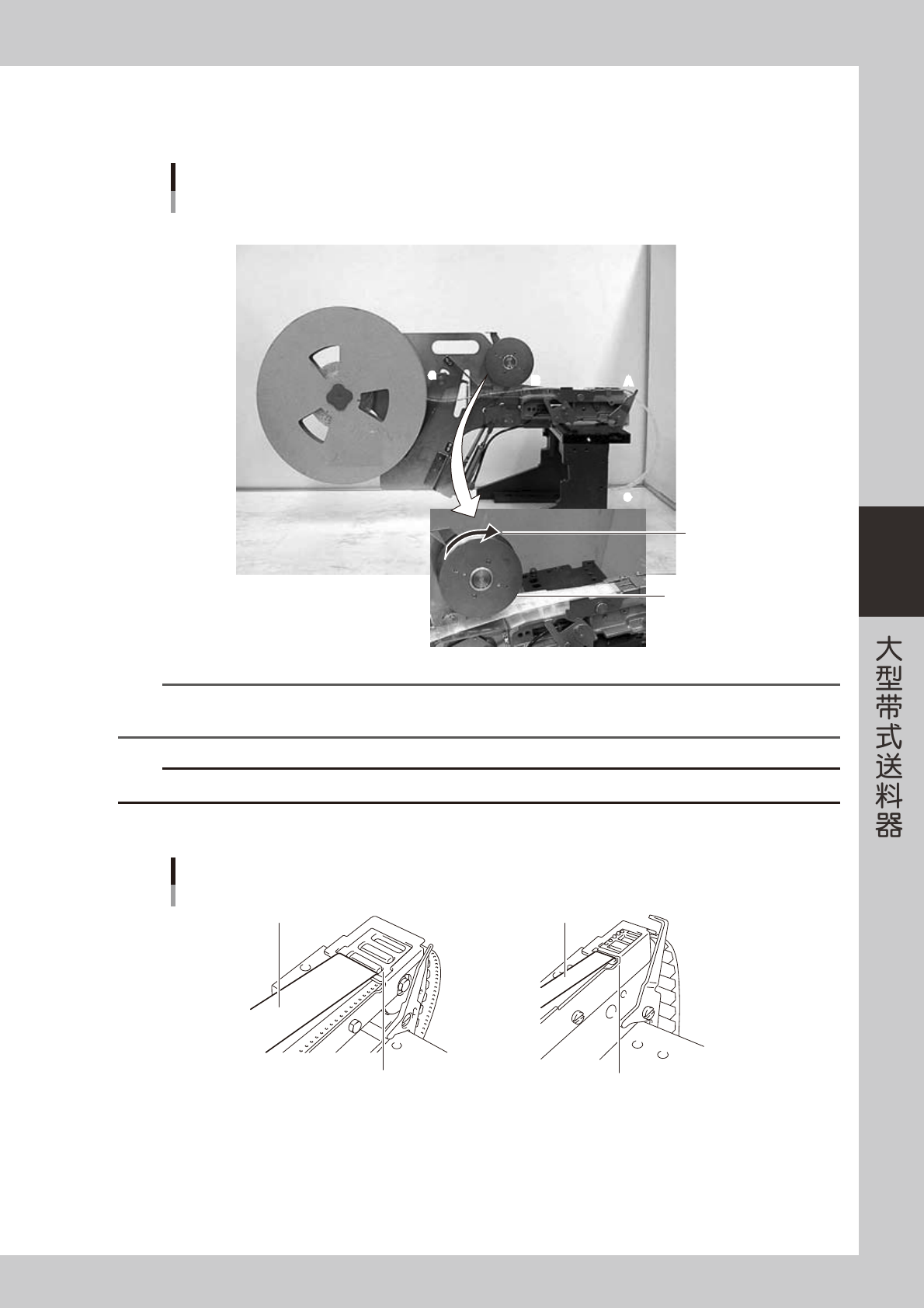

将料带装入送料器。
按如下所示料带安装路径图安装料带。
24mm、32mm、44mm、56mm带式送料器
: 盖带
∼
B A
A
a
c
B
A
∼
: 基带
a
a
c
c
B
盖带
顺时针方向
65406-90-00
参考
宽幅料带盘用的料带盘支架可选配加宽卷轴宽度用的调宽垫片 ( 选件 )。零部件名称为 REEL AXIS EXTENTION，零部件编号为
KW1-M4565-00X，CL32 〜 CL56 的带式送料器都可以使用。
c
注意
使用调宽垫片时，在送料器架上的安装间距不同。
将盖带穿过传送导轨切口部之后再折回。
盖带的折回
盖带
料带导轨的孔
盖带
切口部
65407-90-00
4-8
4
4

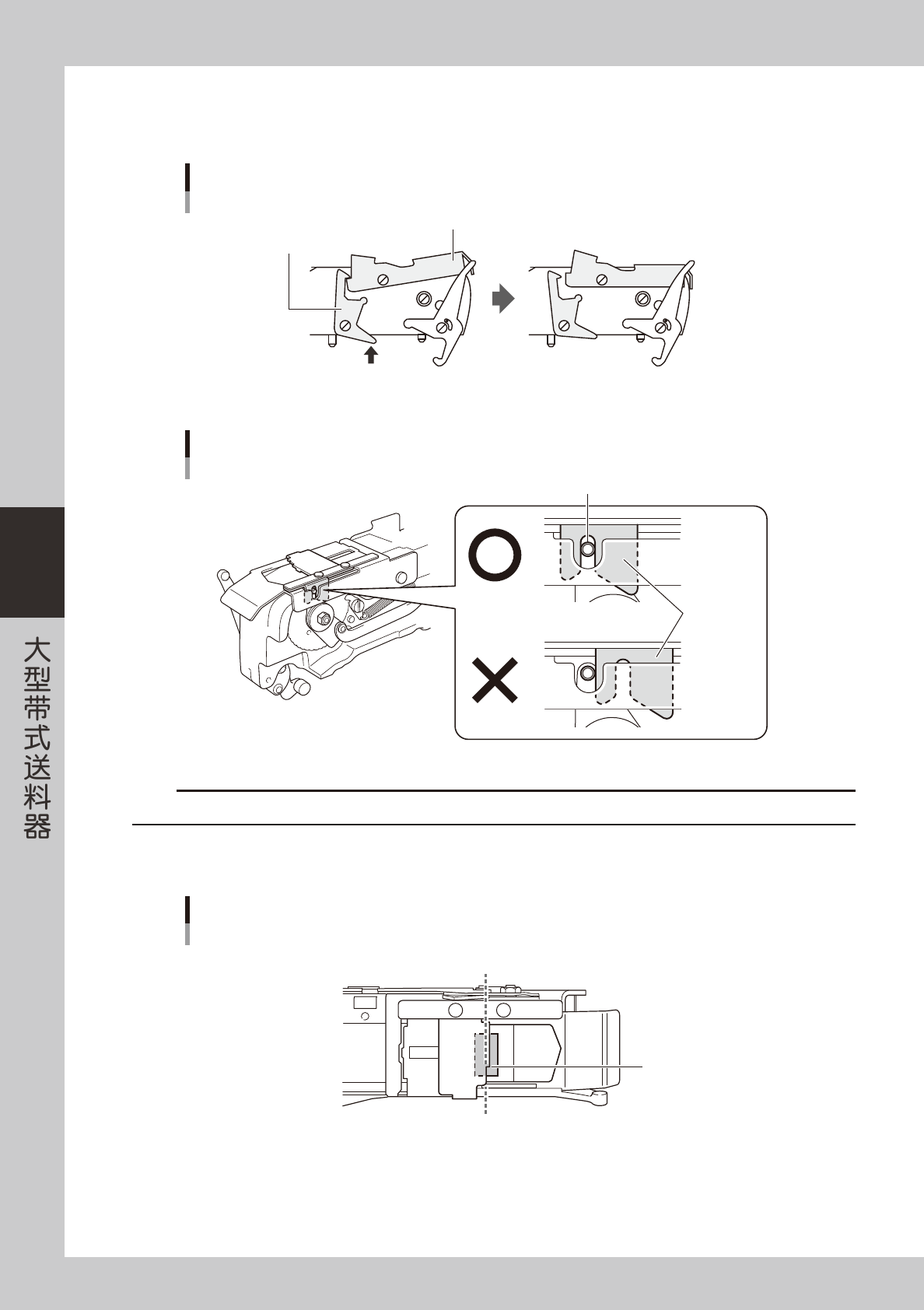

安装料带导轨。
装入料带后松开导轨锁定杆放下料带导轨。用手护着料带导轨慢慢放下。
料带导轨
按
料带导轨
导轨锁定杆
65408-90-00
料带导轨的安装
料带导轨
控制杆固定销
65409-90-00
c
注意
安装料带使控制杆固定销可嵌入料带导轨侧面的凹槽。
安装料带时，务必将导带孔扣在料带传送齿轮上。料带导轨上有标示元件吸附位置的切口，安装料带时，必须使
电子元件的中心对准吸附位置。
料带吸附位置
吸附位置(元件中心位置)
切口
65410-90-00
