4-12
4

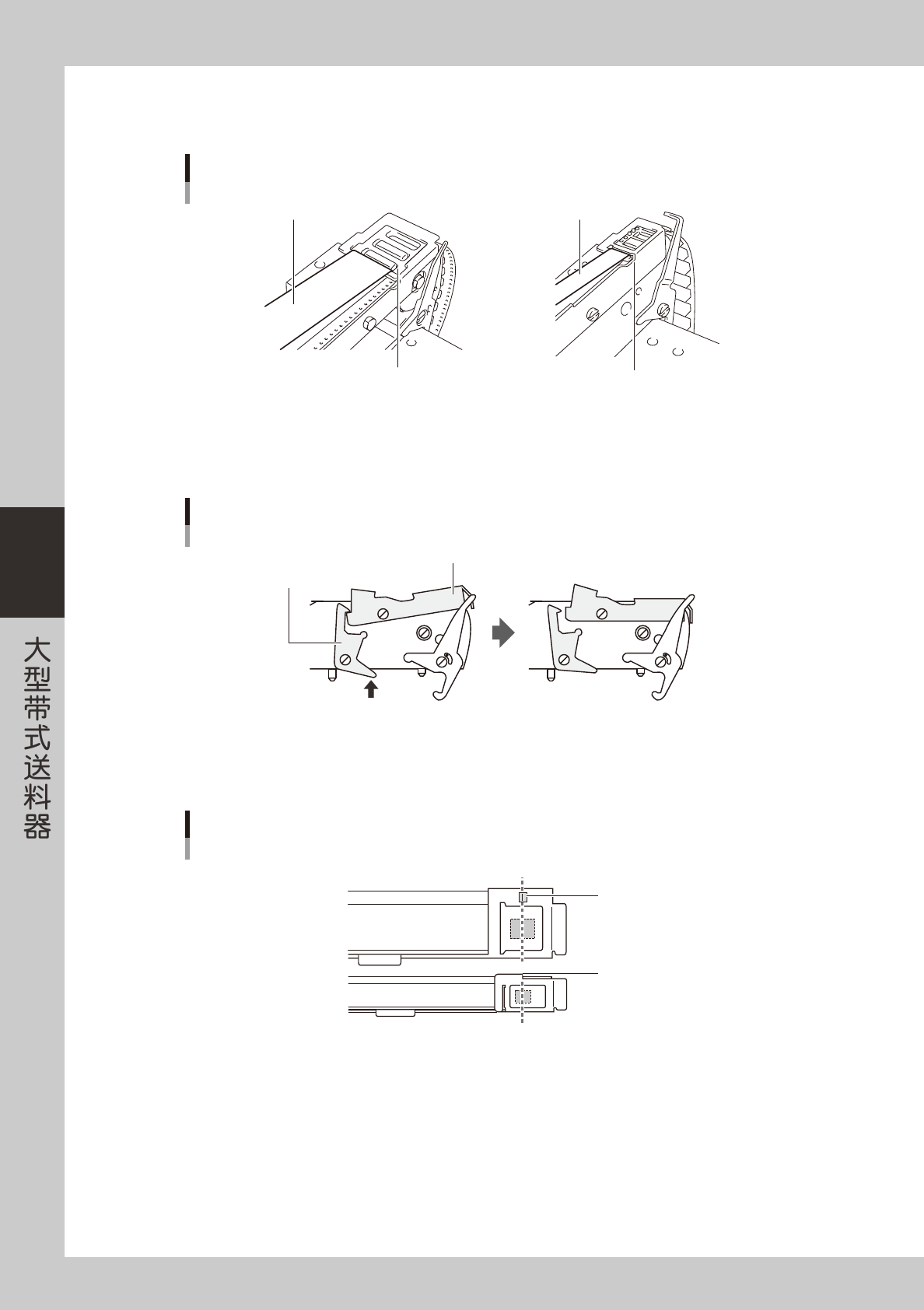

将盖带穿过料带导轨的切口部之后再折回。
如是没有切口部的带式送料器时，将盖带穿过料带导轨的吸附孔之后再折回。
盖带的折回
盖带
料带导轨的孔
盖带
切口部
65407-90-00
4
安装料带导轨。
装入料带后松开导轨锁定杆放下料带导轨，用手护着料带导轨慢慢放下。
料带导轨
按
料带导轨
导轨锁定杆
65408-90-00
安装料带时，务必将导带孔扣在料带传送齿轮上。料带导轨上有标示元件吸附位置的切口或标示吸附位置
的直线。安装料带时，必须使电子元件的中心对准吸附位置。
料带吸附位置
切口
吸附位置
直线
65416-90-00
4-13
4
按住压接滚轮杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。
驱动滚轮组件和压接滚轮组件
驱动滚轮组件
压接滚轮组件
65417-90-00
32mmPSA、44mmPSA、56mm 带式送料器的卷绕滚轮在送料器上部。拧松卷绕滚轮的两颗固定螺钉，
拆下侧板，将盖带夹入卷绕滚轮的压带处。再按相反的步骤固定侧板。
32mmPSA、44mmPSA、56mm
带式送料器盖带的处理
压带处
卷绕滚轮
固定螺钉
侧板
65418-90-00
4-14
4
■32mm 粘性编带
1
剥离盖带。
粘性编带由装有电子元件的「基带」和覆盖在元件上面的「盖带」2 层组成，先剥离「盖带」。
2
提起料带导轨。
松开导轨锁定杆，提起料带导轨。
料带导轨
料带导轨
导轨锁定杆
65419-90-00
3
将料带装入送料器。
按如下所示料带安装路径图将料带装入送料器。
32mm粘性编带式送料器
〜
： 基带
a c
： 盖带
〜
C A
A
a
a
B
b
C
c
65420-90-00
将粘性编带穿过送料器的吸附位置孔后从下侧拉出。
粘性编带的折回
粘性编带
孔
65421-90-00
