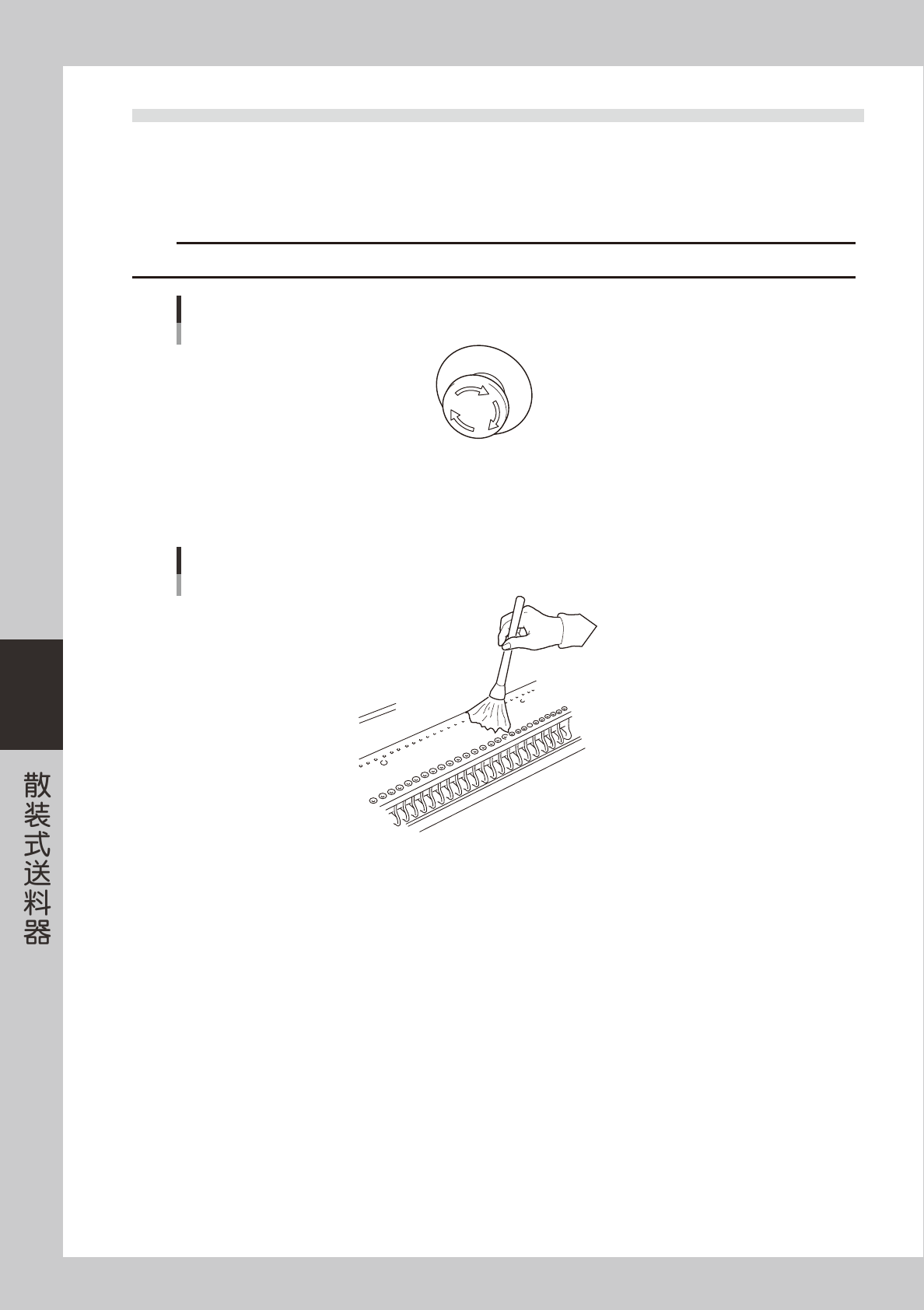

2.2 安装在贴片机上
以下，介绍将散装式送料器安装在贴片机上的步骤。
e
1
按紧急停机按钮。
按贴片机的紧急停机按钮，使贴片机停止运行。
c
注意
如不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
E
M
E
R
G
E
N
C
Y
紧急停机按钮
65504-90-00
2
去除送料器架上的尘屑。
如夹入元件或垃圾，会导致送料器倾斜，造成元件吸附不稳定。
30
26
27
28
29
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
送料器架
65505-90-00
5-5
5
3
插入送料器架的定位孔。
抓住锁定杆和把手，从正上方水平地安装在送料器架上。送料器架上设有插入送料器机体前侧定位销和后
侧定位销的定位孔。务必将送料器的定位销完全插入定位孔中。
18
19
20
21
22
23
24
25
26
27
28
29
34
33
36
35
23
24
25
26
27
28
29
30
31
送料器机体的安装
定位孔
锁定杆
送料器架
65506-90-00
4
将锁定杆向里侧按下。
抓住锁定杆向里侧按下，直至确实固定为止。如没有正确固定，在贴装或运行过程中可能会脱落。
1
2
3
5
6
7
8
9
锁定杆
锁定杆
65507-90-00
5-6
5
5
连接电源线。
将送料器的电源插头插在贴片机的电源插口上。
可以使用贴片机侧的任意电源插口。一般插在最近的插口上。
c
注意
连接电源线时，务必确认升降运行开关是否为 OFF。如在 ON 状态下连接电源，散料盒支架会突然运行，有受伤的危险。
电源线的连接
65508-90-00
6
连接输气管。
将送料器的输气管插入贴片机的气源插口。将输气管插入到位后，轻拉输气管确认不会轻易脱落。
拔出输气管时，边按住气源插口周围的环边拔出输气管。
可以使用贴片机侧的任意气源插口。一般连接在最近的插口上。
输气管的连接
65509-90-00
