5-6 5 5 连接电源线。 将送料器的电源插头插在贴片机的电源插口上。 可以使用贴片机侧的任意电源插口。一般插在最近的插口上。 c 注意 连接电源线时，务必确认升降运行开关是否为 OFF。如在 ON 状态下连接电源，散料盒支架会突然运行，有受伤的危险。 电源线的连接 65508-90-00 6 连接输气管。 将送料器的输气管插入贴片机的气源插口。将输气管插入到位后，轻拉输气管确认不会轻易脱落。 拔出输气管时，边按住气源插口周…
5-5
5
3
插入送料器架的定位孔。
抓住锁定杆和把手，从正上方水平地安装在送料器架上。送料器架上设有插入送料器机体前侧定位销和后
侧定位销的定位孔。务必将送料器的定位销完全插入定位孔中。
18
19
20
21
22
23
24
25
26
27
28
29
34
33
36
35
23
24
25
26
27
28
29
30
31

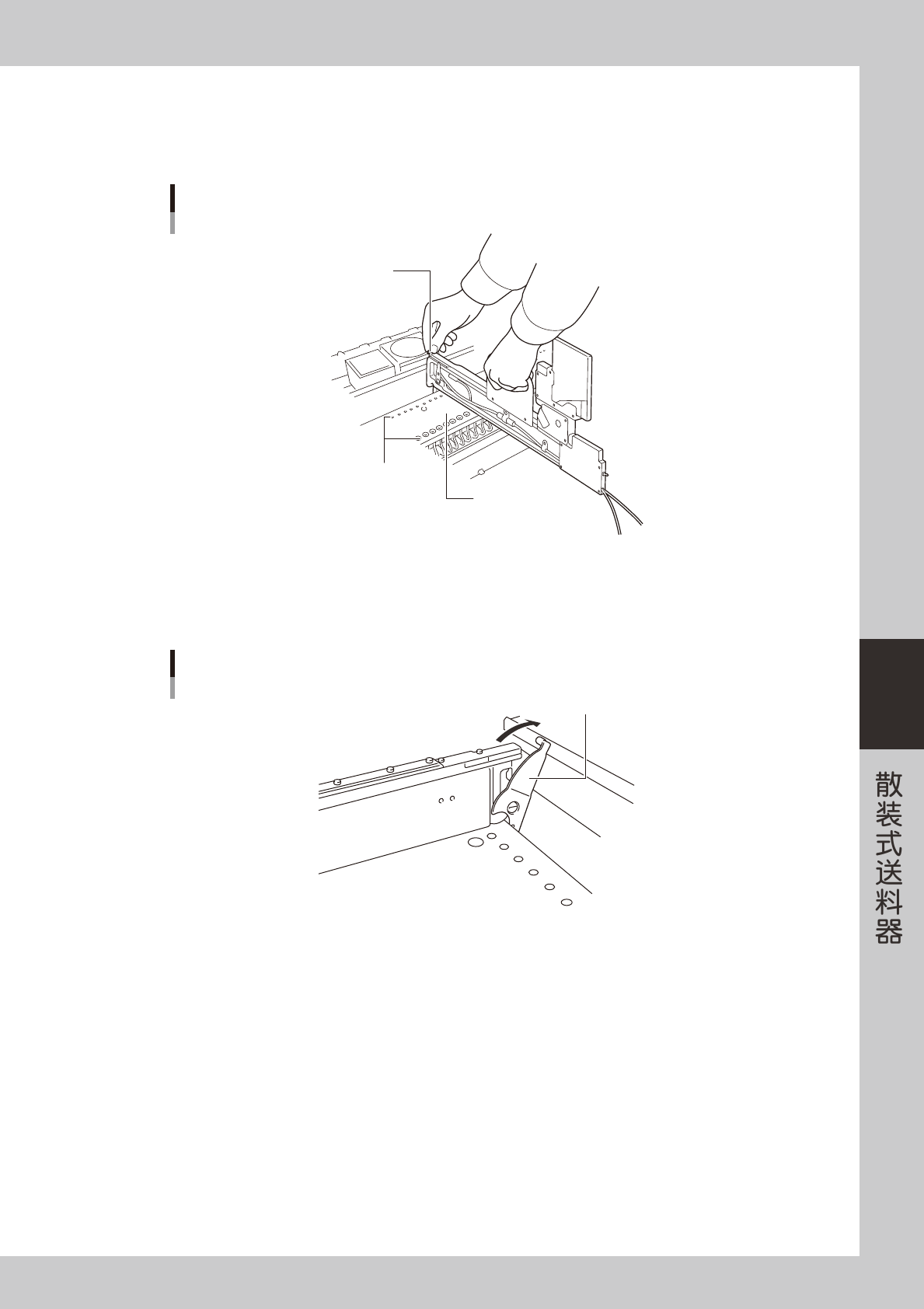

送料器机体的安装
定位孔
锁定杆
送料器架
65506-90-00
4
将锁定杆向里侧按下。
抓住锁定杆向里侧按下，直至确实固定为止。如没有正确固定，在贴装或运行过程中可能会脱落。
1
2
3
5
6
7
8
9
锁定杆
锁定杆
65507-90-00
5-6
5
5
连接电源线。
将送料器的电源插头插在贴片机的电源插口上。
可以使用贴片机侧的任意电源插口。一般插在最近的插口上。
c
注意
连接电源线时，务必确认升降运行开关是否为 OFF。如在 ON 状态下连接电源，散料盒支架会突然运行，有受伤的危险。

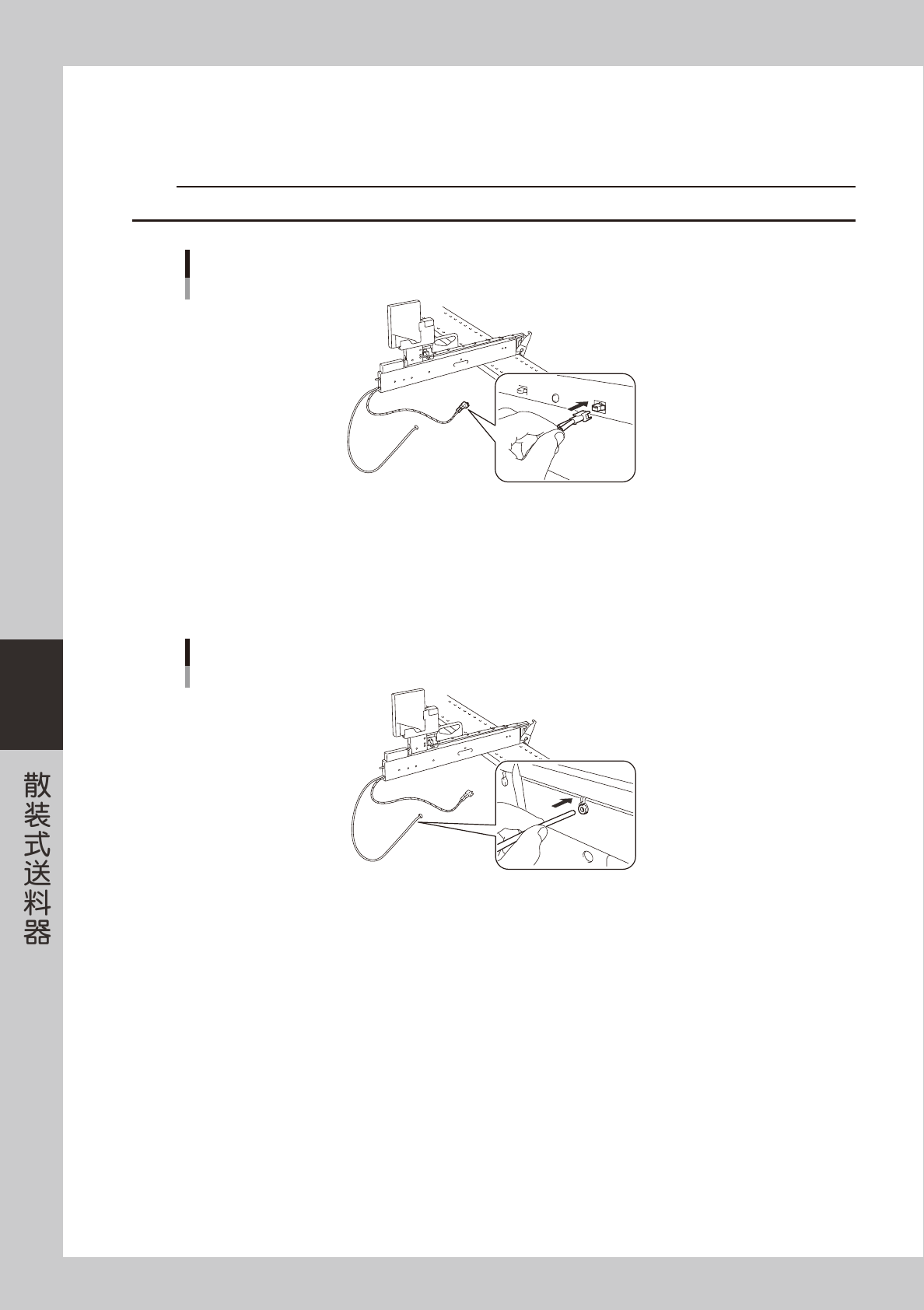

电源线的连接
65508-90-00
6
连接输气管。
将送料器的输气管插入贴片机的气源插口。将输气管插入到位后，轻拉输气管确认不会轻易脱落。
拔出输气管时，边按住气源插口周围的环边拔出输气管。
可以使用贴片机侧的任意气源插口。一般连接在最近的插口上。
输气管的连接
65509-90-00
5-7
5
7

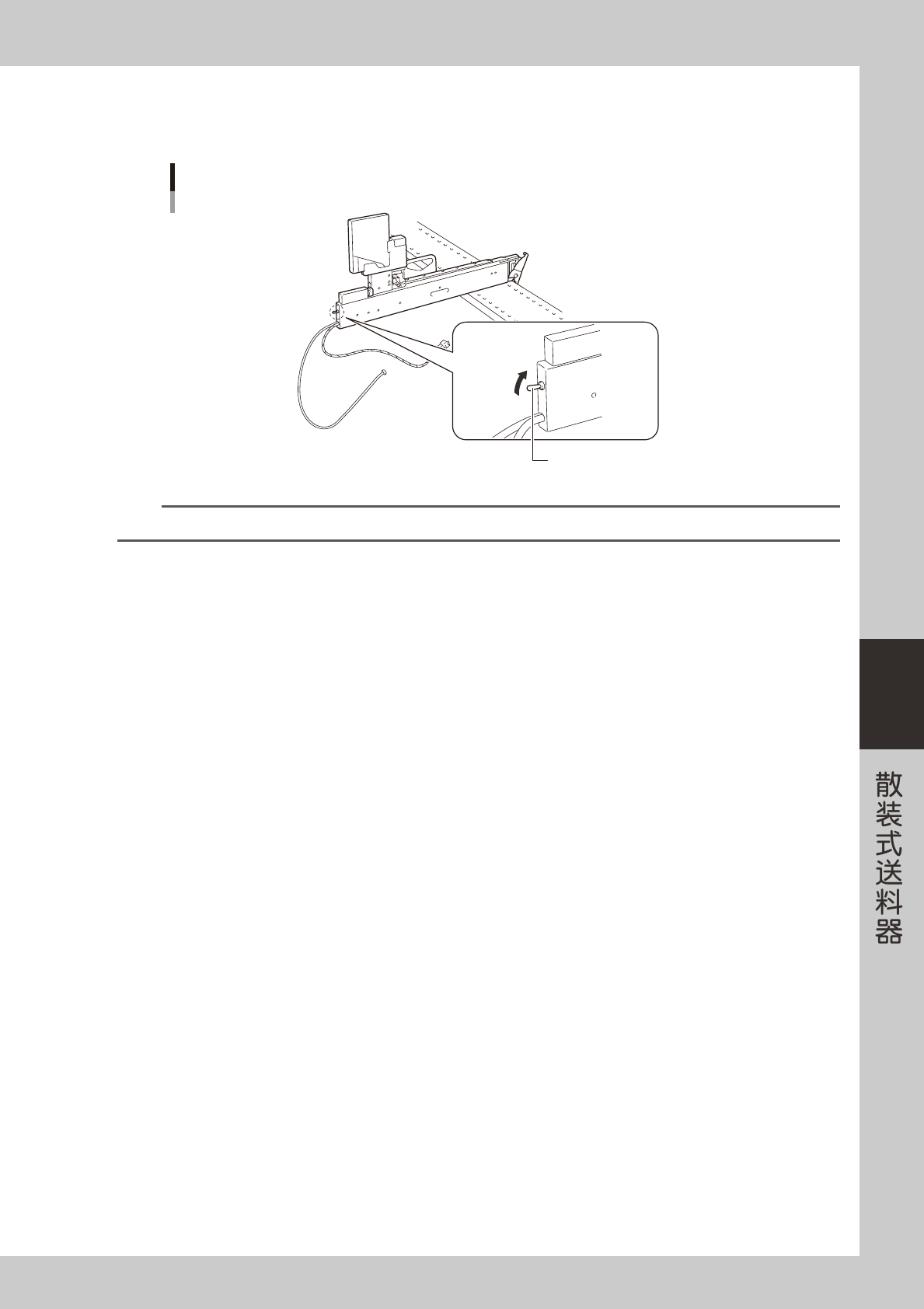

将升降运行开关置于 ON。
支架驱动电机开始运行，向发料台提供电子元件。
升降运行开关
升降运行开关
65510-90-00
参考
电子元件传送至吸附点，元件填满到发料台传感器位置后，停止升降运行。
