5-7 5 7 将升降运行开关置于 ON。 支架驱动电机开始运行，向发料台提供电子元件。 升降运行开关 升降运行开关 65510-90-00 参考 电子元件传送至吸附点，元件填满到发料台传感器位置后，停止升降运行。
5-6
5
5
连接电源线。
将送料器的电源插头插在贴片机的电源插口上。
可以使用贴片机侧的任意电源插口。一般插在最近的插口上。
c
注意
连接电源线时，务必确认升降运行开关是否为 OFF。如在 ON 状态下连接电源，散料盒支架会突然运行，有受伤的危险。
电源线的连接
65508-90-00
6
连接输气管。
将送料器的输气管插入贴片机的气源插口。将输气管插入到位后，轻拉输气管确认不会轻易脱落。
拔出输气管时，边按住气源插口周围的环边拔出输气管。
可以使用贴片机侧的任意气源插口。一般连接在最近的插口上。
输气管的连接
65509-90-00
5-7
5
7
将升降运行开关置于 ON。
支架驱动电机开始运行，向发料台提供电子元件。
升降运行开关
升降运行开关
65510-90-00
参考
电子元件传送至吸附点，元件填满到发料台传感器位置后，停止升降运行。
5-8
5
2.3 贴片机侧的设置
散装式送料器安装在贴片机之后，必须在贴片机侧进行设置。主要有各元件供给形态的设置和运行动作的确认。
参考
关于贴片机的详细操作方法，请参阅所用贴片机的操作手册。

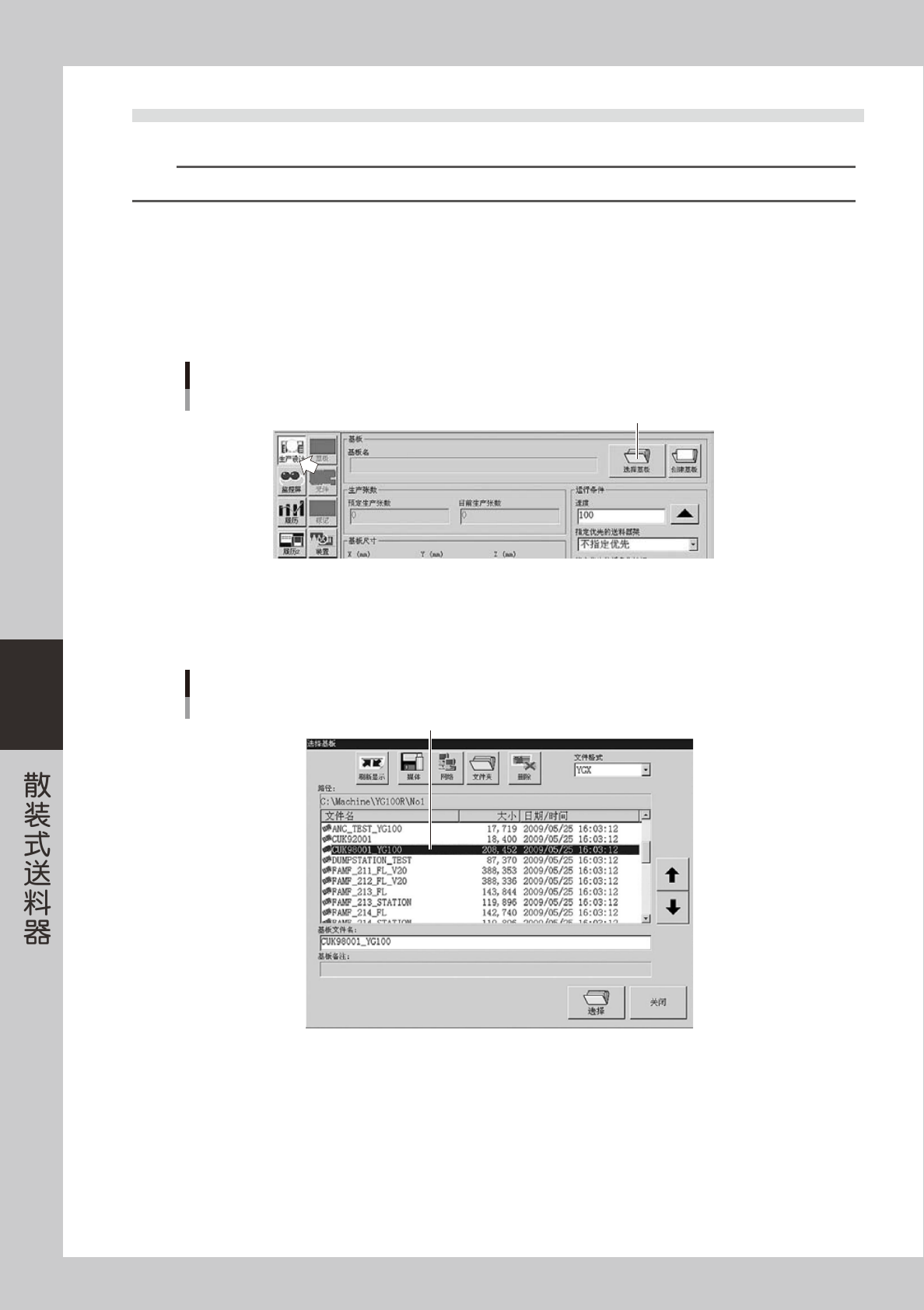

2.3.1 元件供给形态的设置
在 [ 元件 ]-「基本」画面，设置「元件供给形态」及「送料器类型」。
1
打开生产设计画面。
点击按钮区域的 [ 生产设计 ] 按钮，打开生产设计画面，点击 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66500-90-10
2
选择基板。
从基板列表中选择相应的基板，点击 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
66501-90-10
