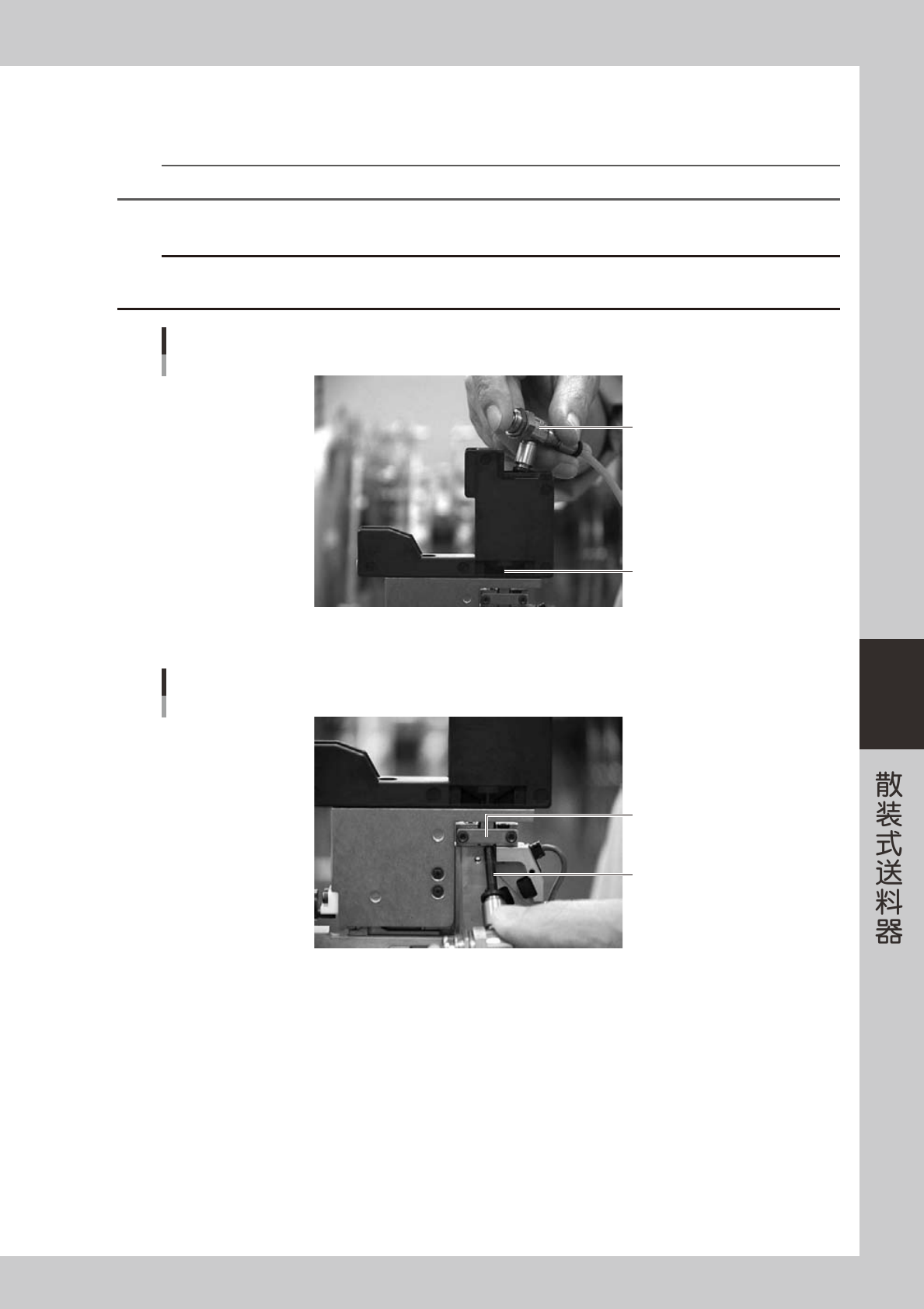

清洁元件导向部。
1. 在牙签的前端卷上无尘纸，沾上酒精 ( 乙醇酒精 )，擦拭元件导向部传送元件的沟槽。
元件导轨部的清洁
发料部
卷有无尘纸的牙签
65515-90-00
2. 清除脏污后，用干无尘纸完全擦干，并用喷气工具对沟槽部进行喷气排屑。
元件导向部的喷气排屑
发料部
喷气工具
65516-90-00
c
注意
为防止发料部受损，切勿使用镊子等前端尖锐的金属工具。
5-17
5
5

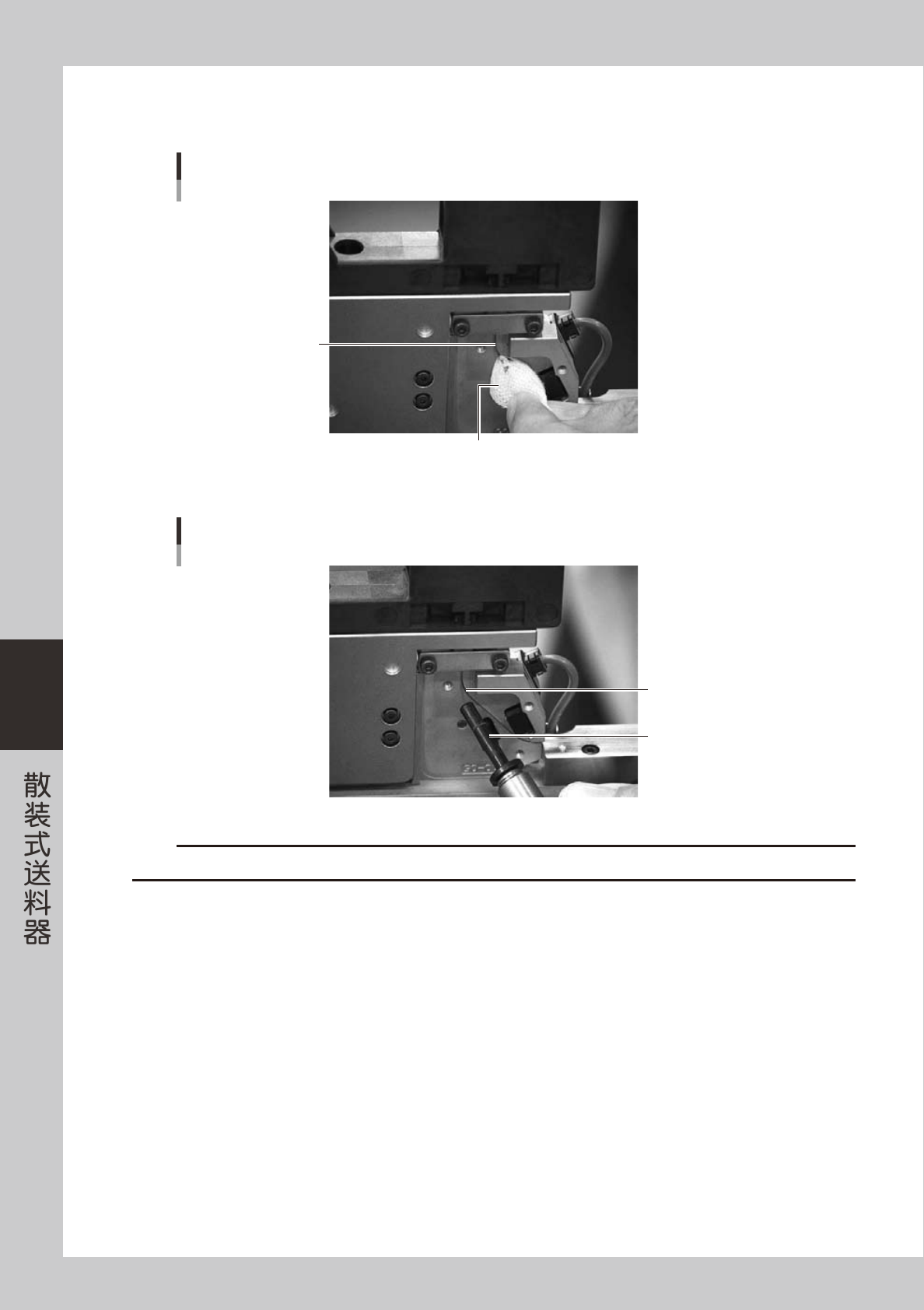

清洁分离管部。
1. 将喷气工具的金属接头换为 φ4×60mm 的输气管。
n
要点
将附属的 Φ4 输气管切为长 60mm 左右后使用。
2. 将输气管插入散料盒支架内的分离管，进行喷气排屑。
c
注意
分离管尺寸较大时，输气管无法插入。此时，可以将输气管抵在分离管的口部进行喷气排屑。
但，务必注意切勿用力过大，因为用力过大可能会使分离管变形。
分离管的喷气排屑
分离管
喷气工具
65517-90-00
3. 用喷气工具从下方对元件导向板与分离管接触的沟槽部进行喷气排屑。
接触部的喷气排屑
分离管部
喷气工具
65518-90-00
4. 多次反复上述 Step2 〜 Step3，进行分离管部通道的清洁。
6
清洁拆下的元件导向板、导轨挡板和压料板。
1. 用干的无尘纸擦去元件导向板和发料台导轨挡板的脏污。
2. 用浸有酒精的无尘纸擦拭压料板。
5-18
5
7

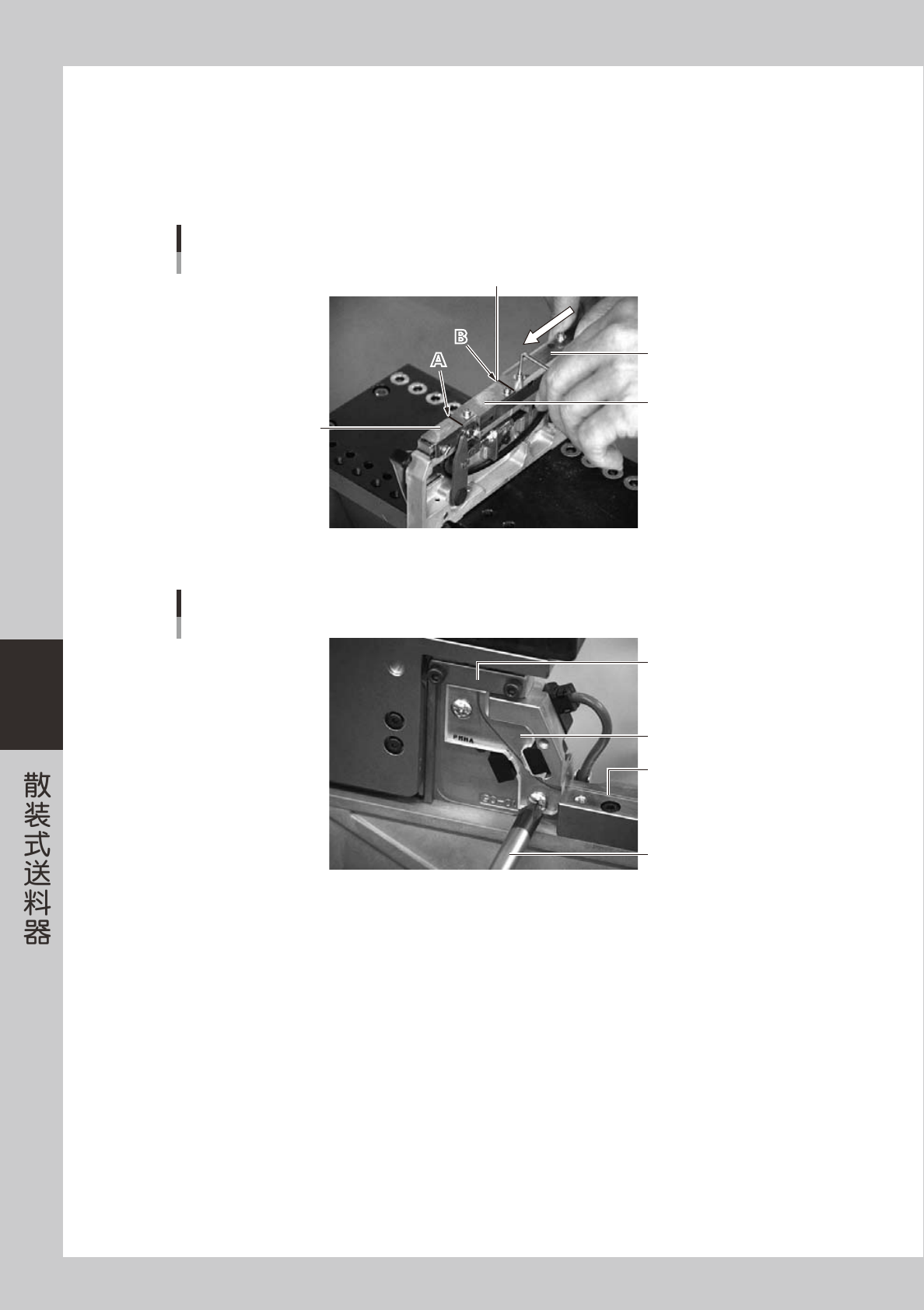

安装元件导向板、导轨挡板和压料板。
按照与拆卸时相反的顺序安装元件导向板、导轨挡板和压料板。
1. 先安装压料板。在滑板开关关闭时与压料板之间没有空隙的状态下 ( 滑板无法退回的位置 )，拧紧固定
螺钉。(A 处 )
2. 再安装导轨挡板。将导轨挡板紧靠压料板安装，不能有空隙。(B 处 )
A
B
导轨挡板、压料板的安装
压料板
滑板
导轨挡板
靠紧，不能有空隙
A
B
65519-90-00
3. 最后安装元件导向板。将元件导向板紧靠导轨和分离管部安装，不能有空隙。
元件导向板的安装
标准十字螺丝刀
元件导向板
导轨
分离管部
65520-90-00
