Feeder-FVCLFTFS使用手册.pdf - 第15页
ix 2. 料带拼接器侧朝自己时 一只手抓住送料器机体，另一只手抓住料带拼接器的把手。 料带拼接器侧朝自己时的拿取方法 把手 65012-90-00
viii
■装有料带拼接器的 CL 送料器的拿取方法
切勿只抓住把手上下移动装有料带拼接器的 CL 送料器。
c
注意
只抓住把手使其上下移动，料带拼接器会从带式送料器上滑落，造成料带拼接器破损及人员受伤。
拿取装有料带拼接器的CL送料器时的注意事项
65010-90-00
1. 送料器侧朝自己时
左手抓住送料器板，右手抓住送料器机体。
此方法适用于确认料带传送状况。
送料器侧朝自己时的拿取方法
送料器板
65011-90-00
ix
2. 料带拼接器侧朝自己时
一只手抓住送料器机体，另一只手抓住料带拼接器的把手。
料带拼接器侧朝自己时的拿取方法
把手
65012-90-00
x

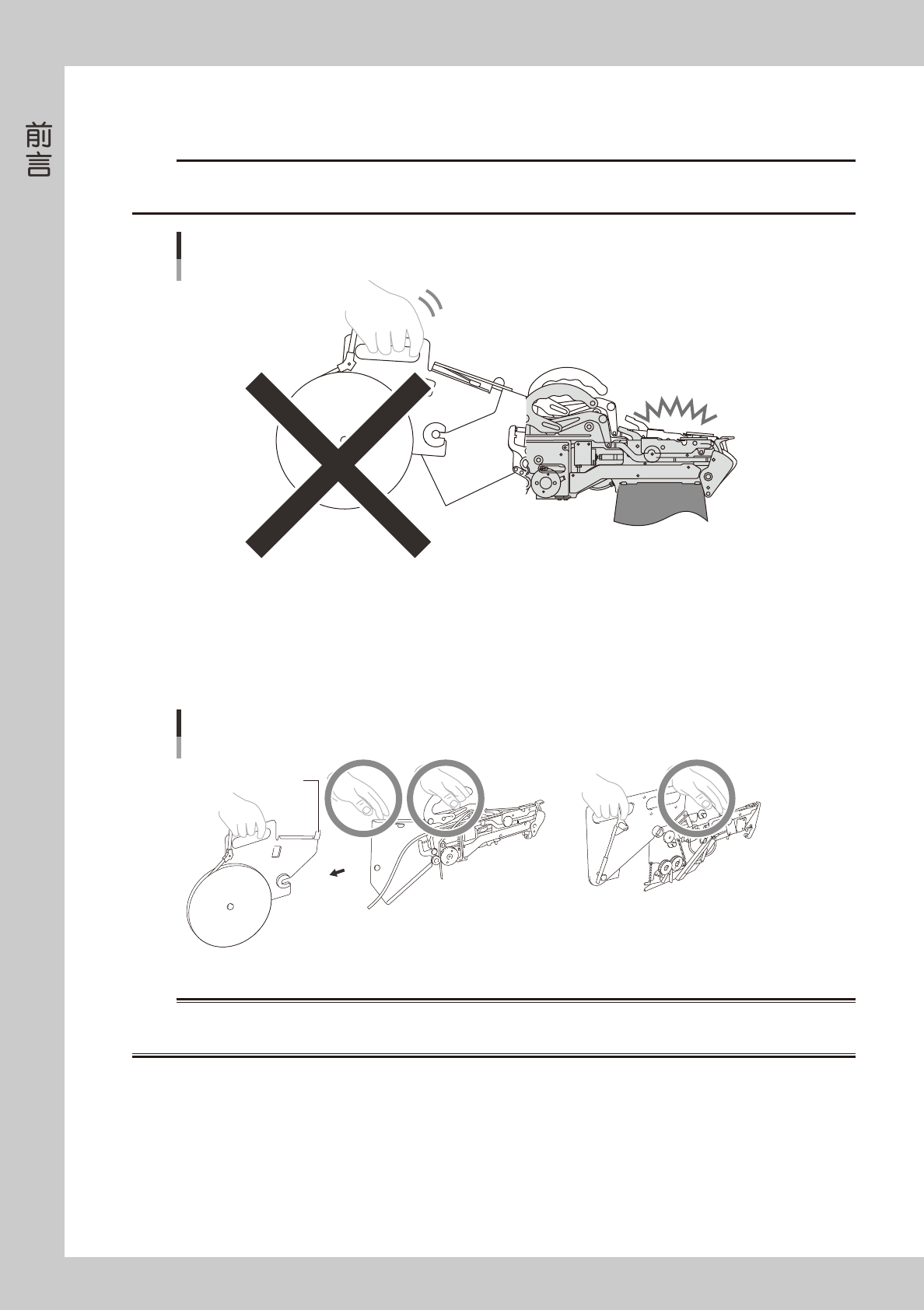

■卸下料带拼接器 ( 装有料带拼接器的 CL 型 ) 或料带盘支架 (FV 型 ) 时的注意事项
切勿单手卸下料带拼接器或料带盘支架。
c
注意
在运行过程中，如不按住送料器部就卸下料带拼接器 ( 装有料带拼接器的 CL 型 ) 或料带盘支架 (FV 型 )，会导致送料器浮起，造成
送料器滑板开关发生误动作，最终导致与贴装头发生碰撞或发生吸附错误。
卸下料带拼接器或料带盘支架时的注意事项
65013-90-00
卸下料带拼接器 ( 装有料带拼接器的 CL 型 ) 或料带盘支架 (FV 型 ) 时，务必按以下步骤操作。
1.装有料带拼接器的 CL 型
在按住把手部 ( 下图 ) 的状态下，提起料带拼接器后部，取出插入送料器的料带拼接器切口部后，向后拔出。
2.FV 型
在按住送料器板倾斜部的状态下，平行提起料带盘支架并取出。
料带拼接器或料带盘支架的拆卸方法
挂钩部
CL TYPE FV TYPE
65014-90-00
w
警告
切勿按压比送料器板倾斜部 (FV 型 ) 更前面的部分 ( 贴片机侧 )，因身体的一部分有可能进入贴装头的可动范围内，有受伤的危险。
在运行过程中，绝对禁止拆卸安装在后侧送料器架上的送料器 ( 料带拼接器、料带盘支架 )。
