第 6 章 宽幅多杆式送料器
目录
1. 各部的名称和功能 6-1
2. 送料器的准备 6-2
2.1 供给元件的安装 6-2
2.2 安装在贴片机上 6-6
2.3 贴片机侧的设置 6-11
2.3.1 元件供给形态的设置 6-11
2.3.2 确认运行动作 6-14
3. 日常点检与保养 6-16
3.1 日常点检 6-16
4. 发生故障时 6-17
4.1 故障的排除 6-17
4.2 无法吸附元件时 6-18
6-1
6

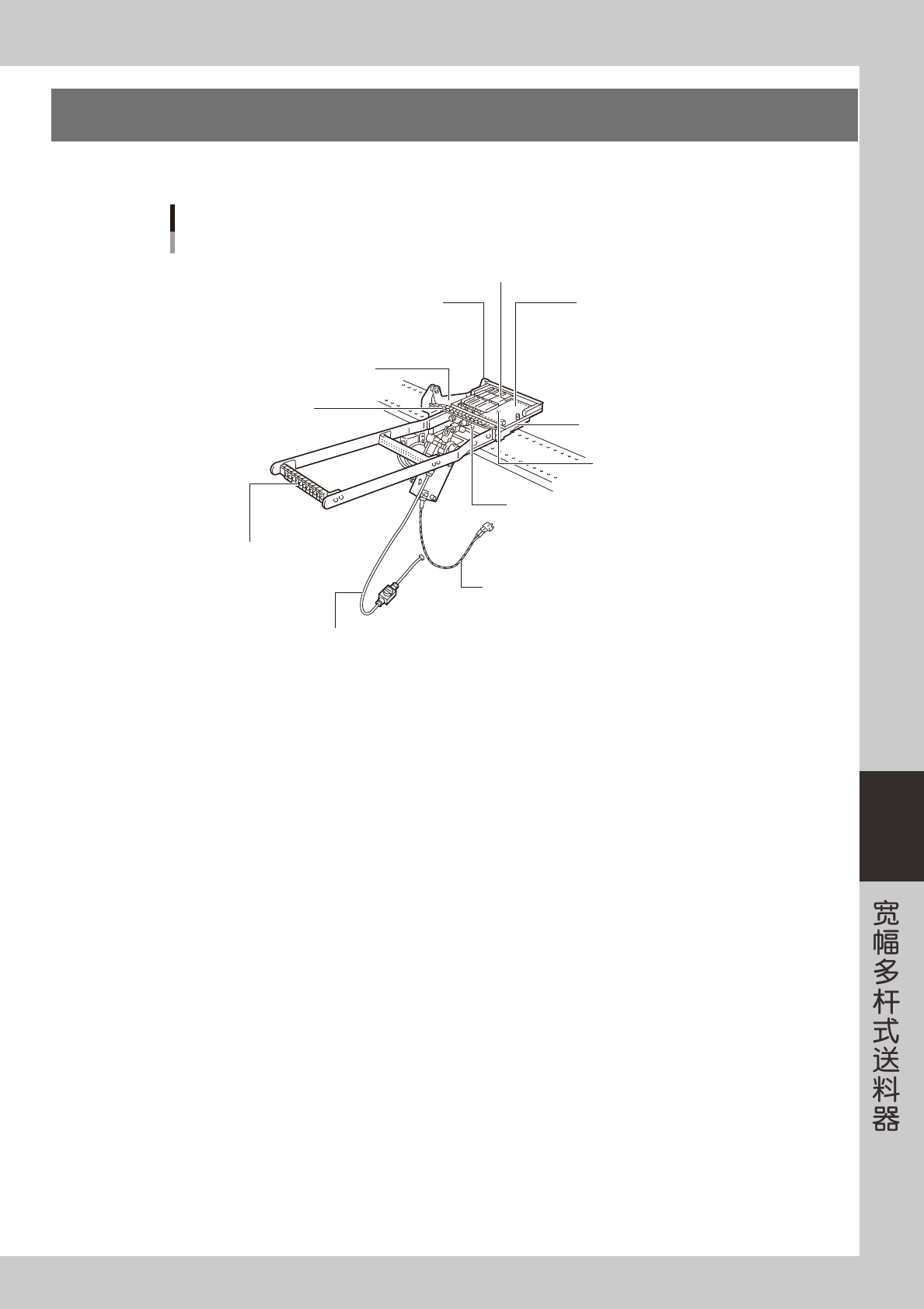

1.各部的名称和功能
以下，介绍宽幅多杆式送料器各部的名称和功能。
各部的名称和功能
传送轨
从料杆接受电子元件传送至贴片机。
安装板
可以固定多个传送轨。在装有
传送轨的状态下，也可以从移
动板上拆下。
底板
用于固定安装板。
也可以直接固定传送轨。
前侧定位销
在贴片机定位时用的定位销。
后侧定位销
在贴片机定位时用的定位销。
也作为驱动送料器用压缩空气的通气口使用。
电源线
插入贴片机的电源插口。
由贴片机向送料器供电。
输气管
插入贴片机的气源插口。
由贴片机向送料器供气。
料杆支架
给安装的料杆施加
张力并固定。
料杆压板
固定料杆。
压杆
防止送料器运行时
元件翘起。
锁定杆
将送料器固定在贴片机
的送料器架上。
65600-90-00
6-2
6
2.送料器的准备
为了使宽幅多杆式送料器能够准确地供给元件，使用之前必须准备并调整好送料器。

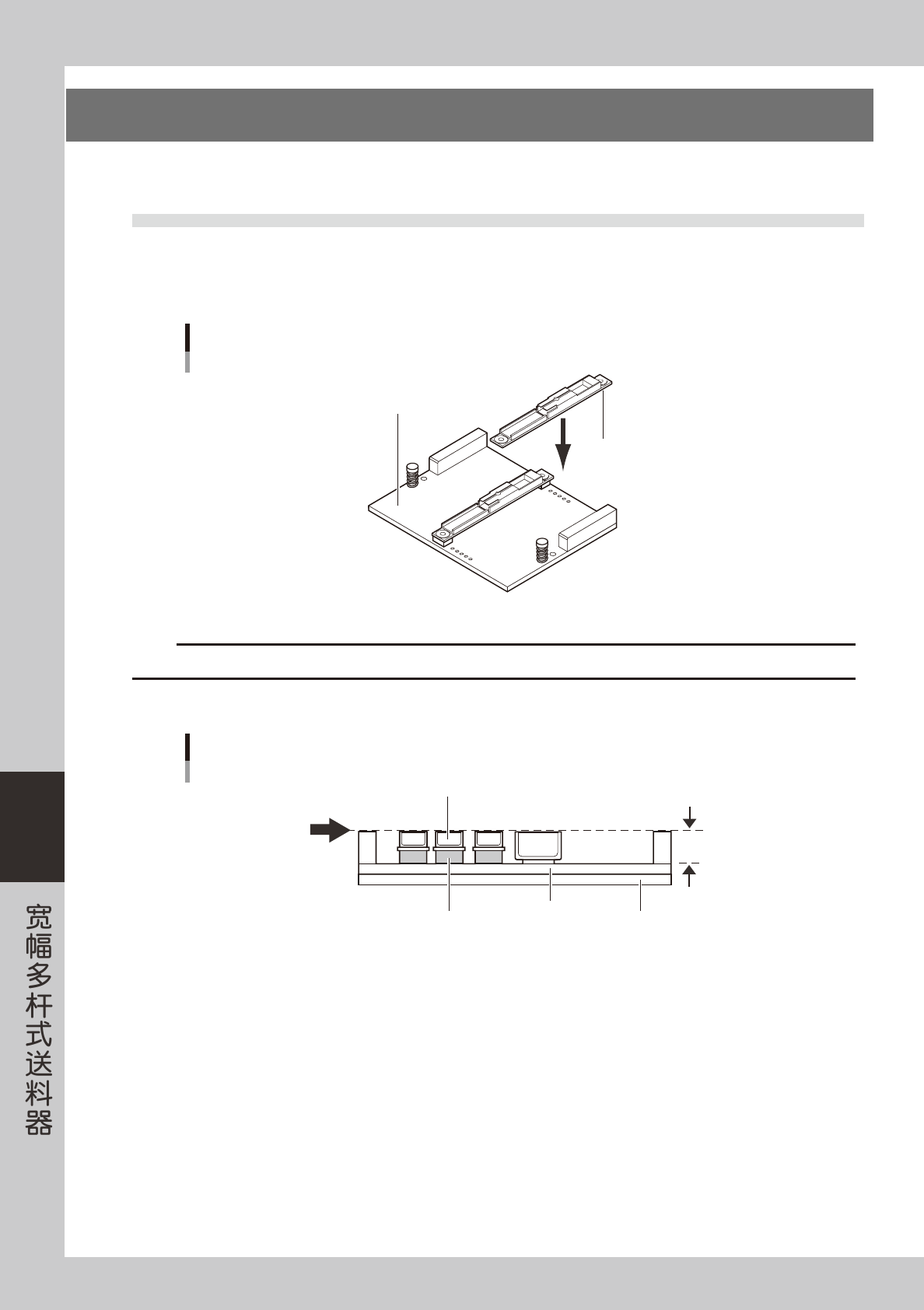

2.1 供给元件的安装
1
将传送轨安装在安装板上。
将与料杆宽度相应的传送轨安装在安装板上，并用螺钉固定。
传送轨的安装
传送轨
安装板
65601-90-00
c
注意
务必使用 YAMAHA 制造提供的专用传送轨。如不使用专用传送轨，可能会引发严重故障。
如传送轨的高度低于安装板高度时，将附件的垫片夹在传送轨和安装板之间，使吸料高度一致。
吸料高度
垫片
吸料高度
11.8mm
传送轨
安装板
底板
65602-90-00
