6-3
6
参考

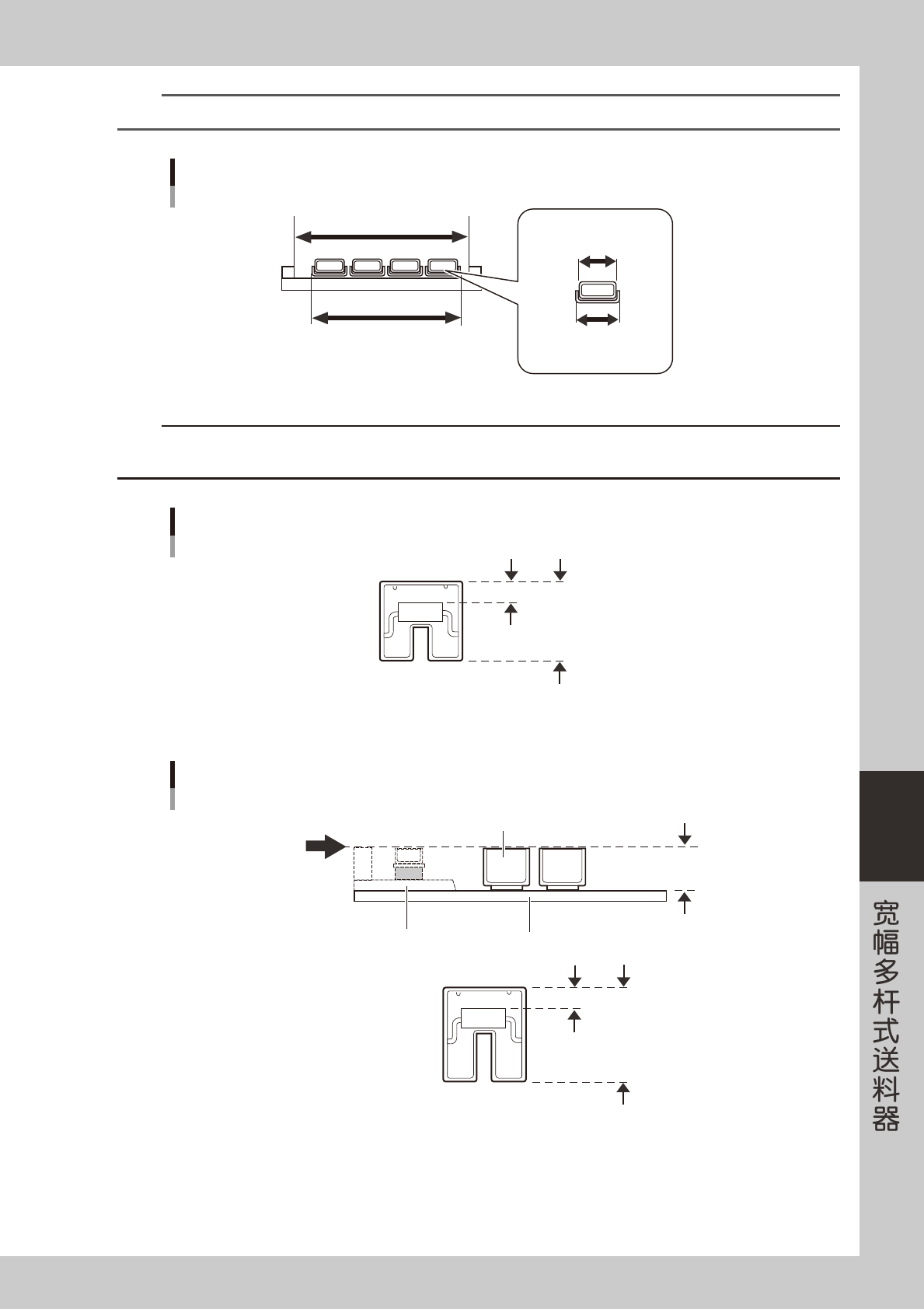

料杆的安装根数由传送轨决定，从左至右的所有传送轨的宽度在安装板宽度 (124mm) 以内即可。
料杆的安装根数
料杆宽度
传送轨宽度
安装板宽度
传送轨的合计宽度
65603-90-00
c
注意
可以安装在安装板上的料杆，其高度必须在 14mm 以下且料杆顶面到元件顶面的高度必须在 3.2mm 以内。超过此高度的料杆因无法
对齐吸料高度而无法使用安装板。此时，可以将传送轨直接安装在底板上使用。
料杆高度
3.2mm
14mm
65604-90-00
传送轨直接安装在底板上时，可以使用高度在 18mm 以下，料杆顶面到元件顶面高度在 3.2mm 以内的料杆。
料杆高度
15.8mm
3.2mm
18mm
安装板
底板
传送轨
吸料高度
65605-90-00
6-4
6
2

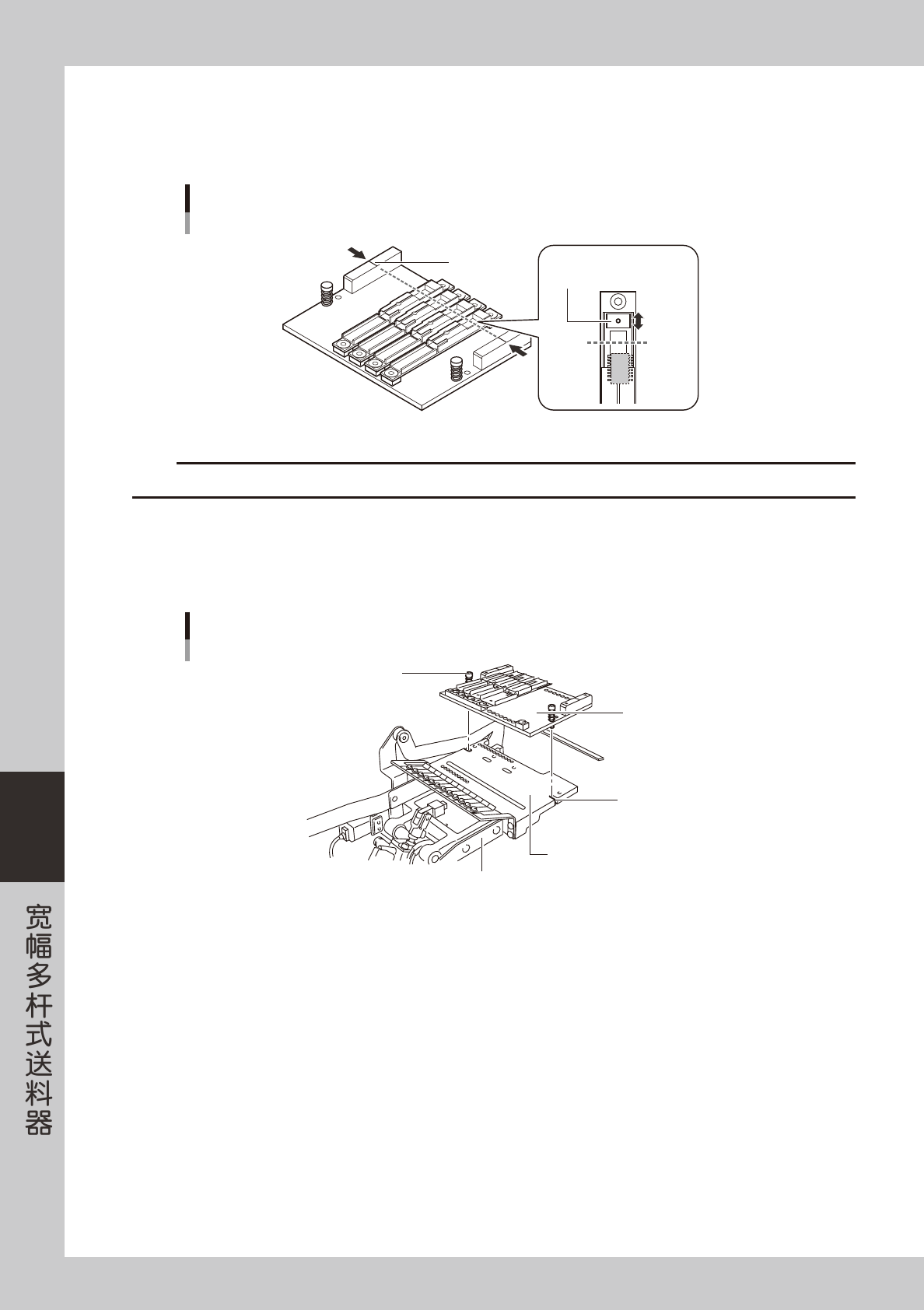

调节挡板的位置。
如下图所示，连线的位置为元件的吸附点。
旋松传送轨背面的螺钉，调节挡板，使元件中心对准吸附点。
吸附点
线
挡板
吸附点
吸附点
65606-90-00
c
注意
元件长度不能超过 36mm。如超过 36mm，即使送料器运行，元件也不会被传送。
3
将安装板安装在宽幅多杆式送料器机体上。
将传送轨安装在安装板后，将安装板上的固定旋钮对准底板上的定位孔安装。边按固定旋钮边旋转 90 度
加以固定。
安装板的安装
固定旋钮
安装板
定位孔
底板
宽幅多杆式送料器机体
65607-90-00
6-5
6
4

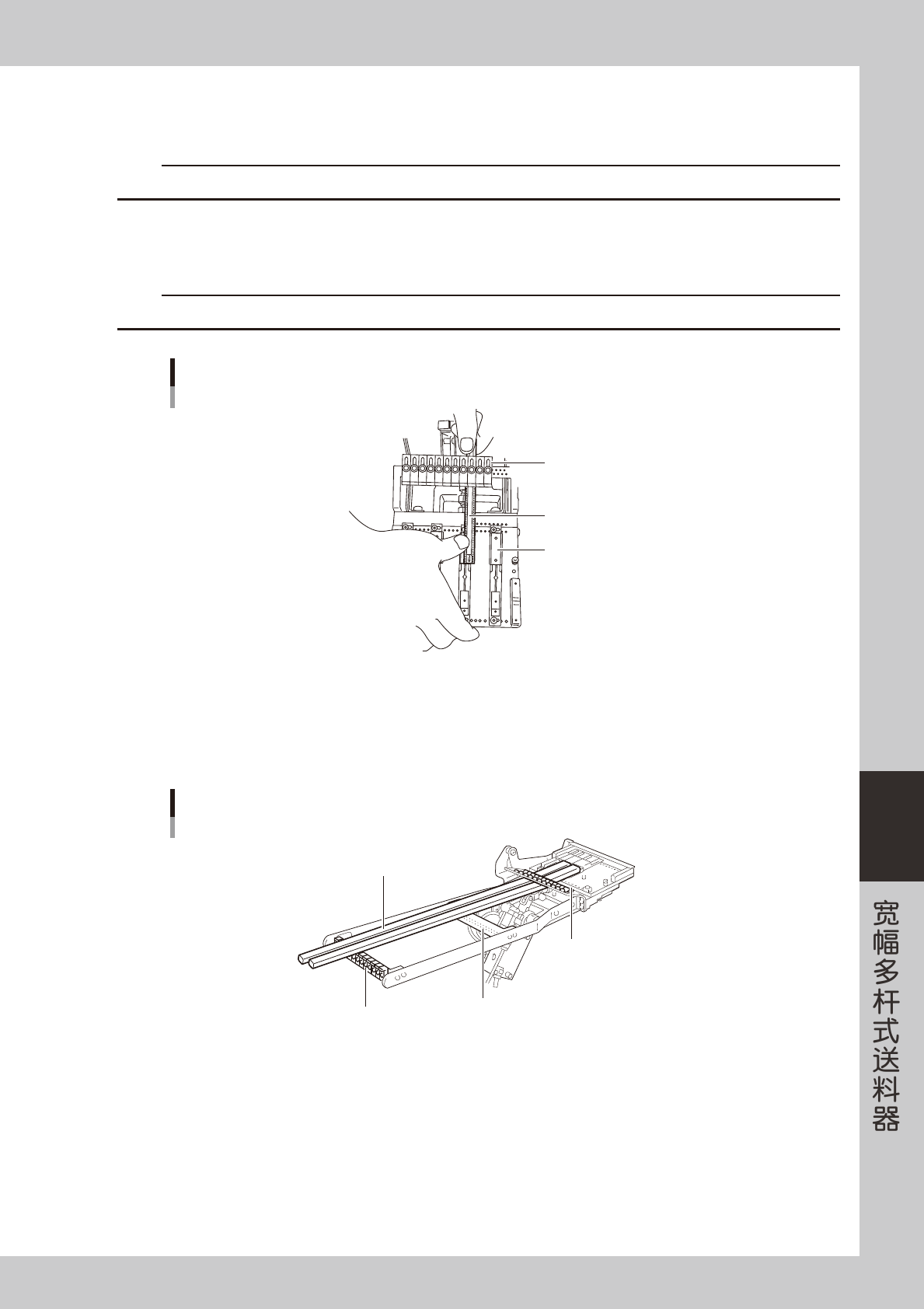

取下料杆的胶塞。
杆式元件料杆的两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使料杆中的元件掉落。
5
将料杆插入传送轨。
将料杆穿过料杆压板 A 上方和料杆压板 B 下方，插入传送轨。
c
注意
注意电子元件的传送方向和正反面。
料杆的插入
料杆压板B
料杆
传送轨
65608-90-00
如料杆可能脱落或过于挠曲时，必须调节料杆压板 B 的弹簧片。
旋松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
如料杆过短无法到达料杆压板 A 时，拆下料杆压板 A 的弹簧片，安装在料杆压板 A 和 B 之间的支撑杆上。
可以使用任意的螺钉孔。
料杆压板的调节
料杆压板B
AB之间的支撑杆
料杆压板A
料杆
65609-90-00
