6-6 6 2.2 安装在贴片机上 以下，介绍将宽幅多杆式送料器安装在贴片机上的步骤。 e 1 按紧急停机按钮。 按贴片机的紧急停机按钮 , 使贴片机停止运行。 c 注意 如不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。 E M E R G E N C Y 紧急停机按钮 65610-90-00 2 去除送料器架上的尘屑。 如夹入元件或尘屑，会导致送料器倾斜，造成元件吸附不稳定。 30 26 27 28 29 23 24 25…
6-5
6
4
取下料杆的胶塞。
杆式元件料杆的两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使料杆中的元件掉落。
5
将料杆插入传送轨。
将料杆穿过料杆压板 A 上方和料杆压板 B 下方，插入传送轨。
c
注意
注意电子元件的传送方向和正反面。
料杆的插入
料杆压板B
料杆
传送轨
65608-90-00
如料杆可能脱落或过于挠曲时，必须调节料杆压板 B 的弹簧片。
旋松料杆压板 B 的弹簧片的螺钉，将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
如料杆过短无法到达料杆压板 A 时，拆下料杆压板 A 的弹簧片，安装在料杆压板 A 和 B 之间的支撑杆上。
可以使用任意的螺钉孔。
料杆压板的调节
料杆压板B
AB之间的支撑杆
料杆压板A
料杆
65609-90-00

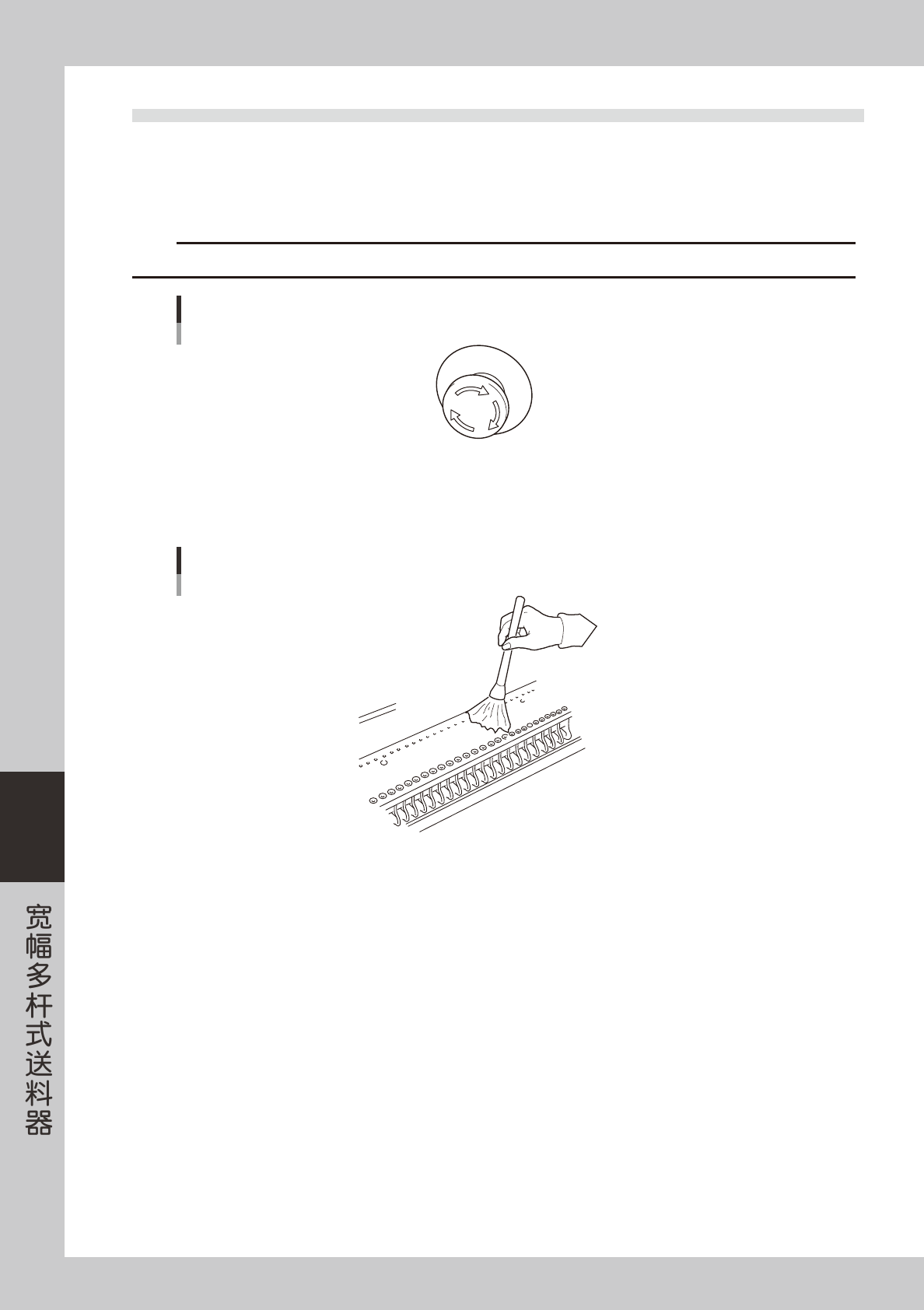

6-6
6
2.2 安装在贴片机上
以下，介绍将宽幅多杆式送料器安装在贴片机上的步骤。
e
1
按紧急停机按钮。
按贴片机的紧急停机按钮 , 使贴片机停止运行。
c
注意
如不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
E
M
E
R
G
E
N
C
Y
紧急停机按钮
65610-90-00
2
去除送料器架上的尘屑。
如夹入元件或尘屑，会导致送料器倾斜，造成元件吸附不稳定。
30
26
27
28
29
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
送料器架
65611-90-00

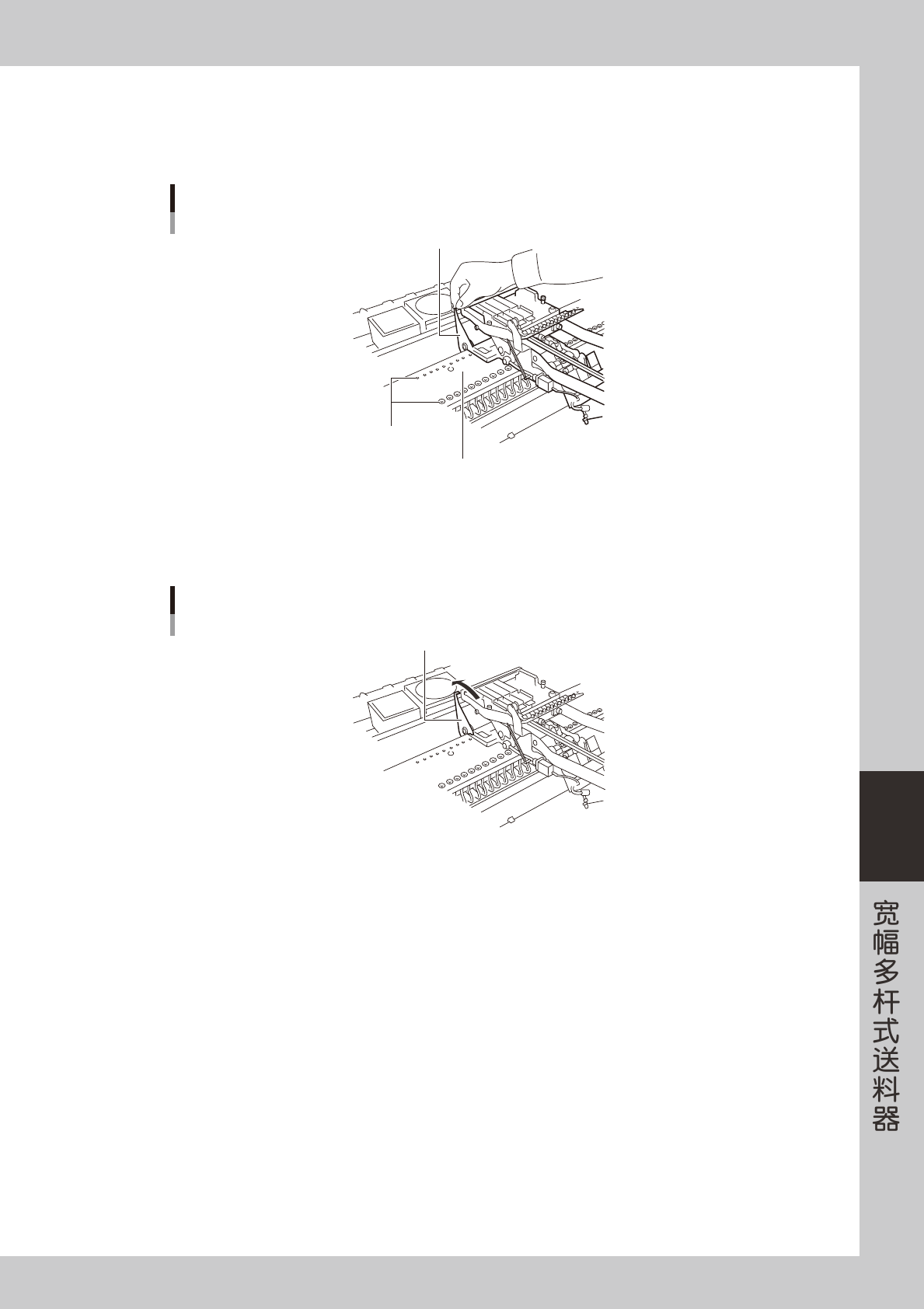

6-7
6
3
插入送料器架的定位孔。
抓住锁定杆和把手，从正上方水平地安装在送料器架上。送料器架上设有插入送料器机体前侧定位销和后
侧定位销的定位孔。务必将送料器的定位销完全插入定位孔中。
18
19
20
21
22
23
24
25
26
27
28
29
23 24
25
26
27
28
29
30
31
32
43
42
宽幅多杆式送料器器的安装
送料器架
锁定杆
定位孔
65612-90-00
4
将锁定杆向里侧按下。
抓住锁定杆向里侧按下，直至确实固定为止。如没有正确固定，在贴装或运行过程中可能会脱落。
18
19
20
21
22
23
24
25
26
27
28
29
23 24
25
26
27
28
29
30
31
32
47
43
42
锁定杆
锁定杆
65613-90-00
