6-1 1 6 2.3 贴片机侧的设置 宽幅多杆式送料器安装在贴片机之后，必须在贴片机侧进行设置。主要有元件供给形态的设置和运行动作的确认。 参考 关于贴片机的详细操作方法，请参阅所用贴片机的操作手册。 2.3.1 元件供给形态的设置 在 [ 元件 ]-「基本」选项卡画面，设置「元件供给形态」和「送料器类型」 。 1 打开生产设计画面。 点击按钮区域的 [ 生产设计 ] 按钮，打开生产设计画面，点击 [ 选择基板 ] 按钮。 生产…
6-10
6
9

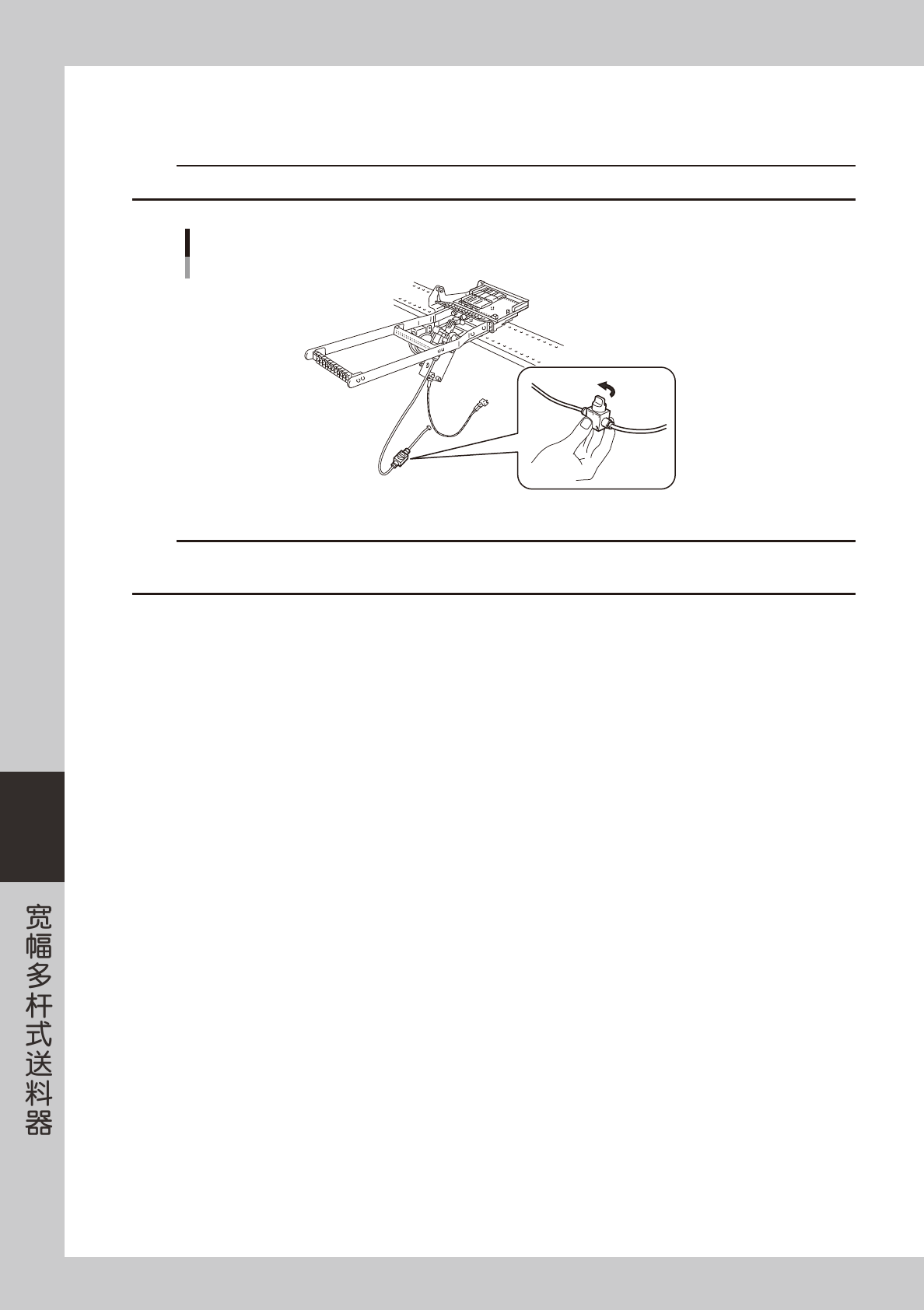

打开手动驱动阀。
打开输气管上的手动驱动阀。
c
注意
打开手动驱动阀之后，送料器的料杆支架部开始运行，务必注意安全。
手动驱动阀
打开
65618-90-00
c
注意
送料器的摇动动作速度由送料器的内置基板上的可变电阻调整。如设置为比出厂时的速度快，会造成元件跳出等现象。因此，切勿
调快速度。
6-11
6
2.3 贴片机侧的设置
宽幅多杆式送料器安装在贴片机之后，必须在贴片机侧进行设置。主要有元件供给形态的设置和运行动作的确认。
参考
关于贴片机的详细操作方法，请参阅所用贴片机的操作手册。
2.3.1 元件供给形态的设置
在 [ 元件 ]-「基本」选项卡画面，设置「元件供给形态」和「送料器类型」。
1

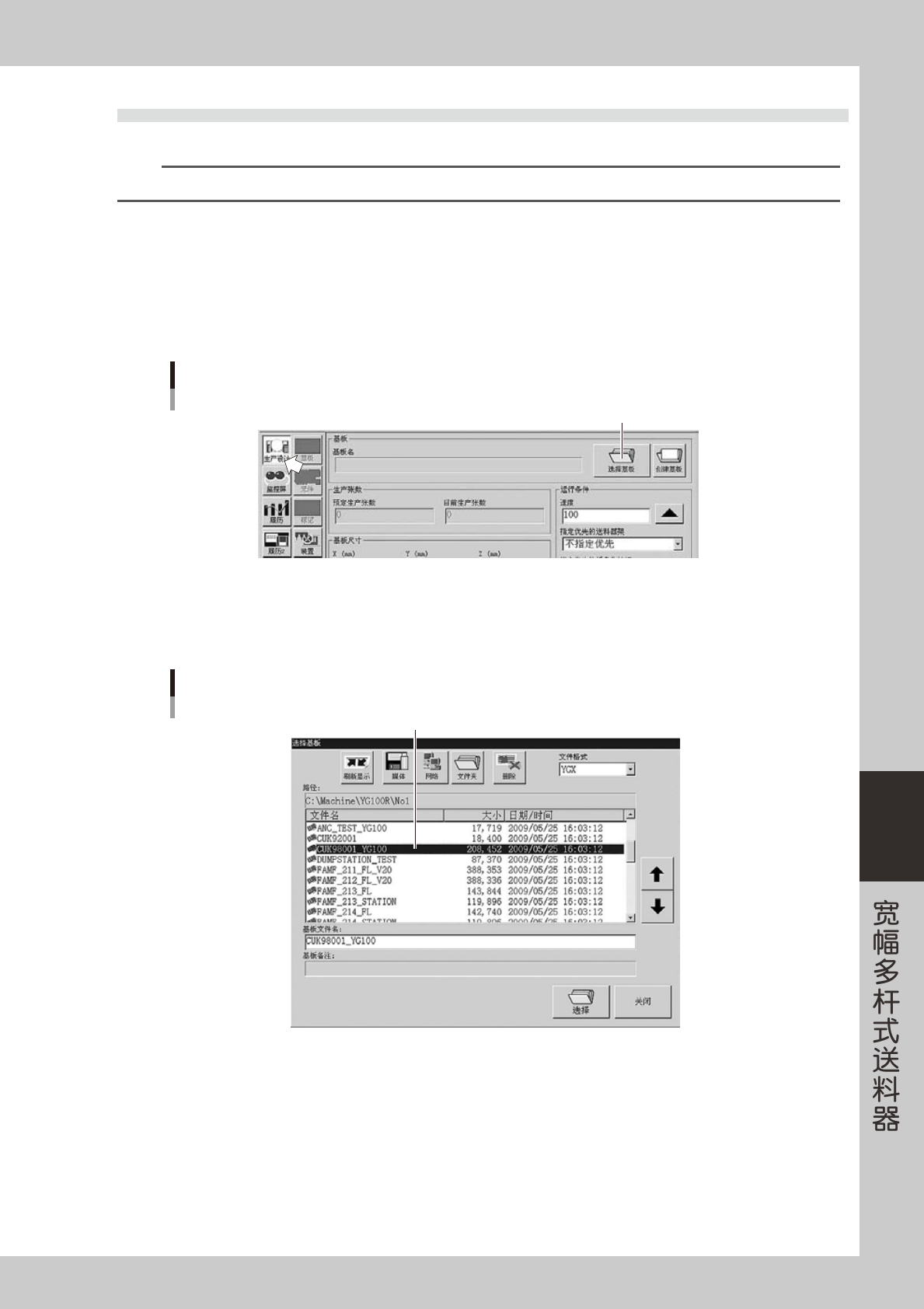

打开生产设计画面。
点击按钮区域的 [ 生产设计 ] 按钮，打开生产设计画面，点击 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66600-90-10
2
选择基板。
从基板列表中选择相应的基板，点击 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
66601-90-10
6-12
6
3

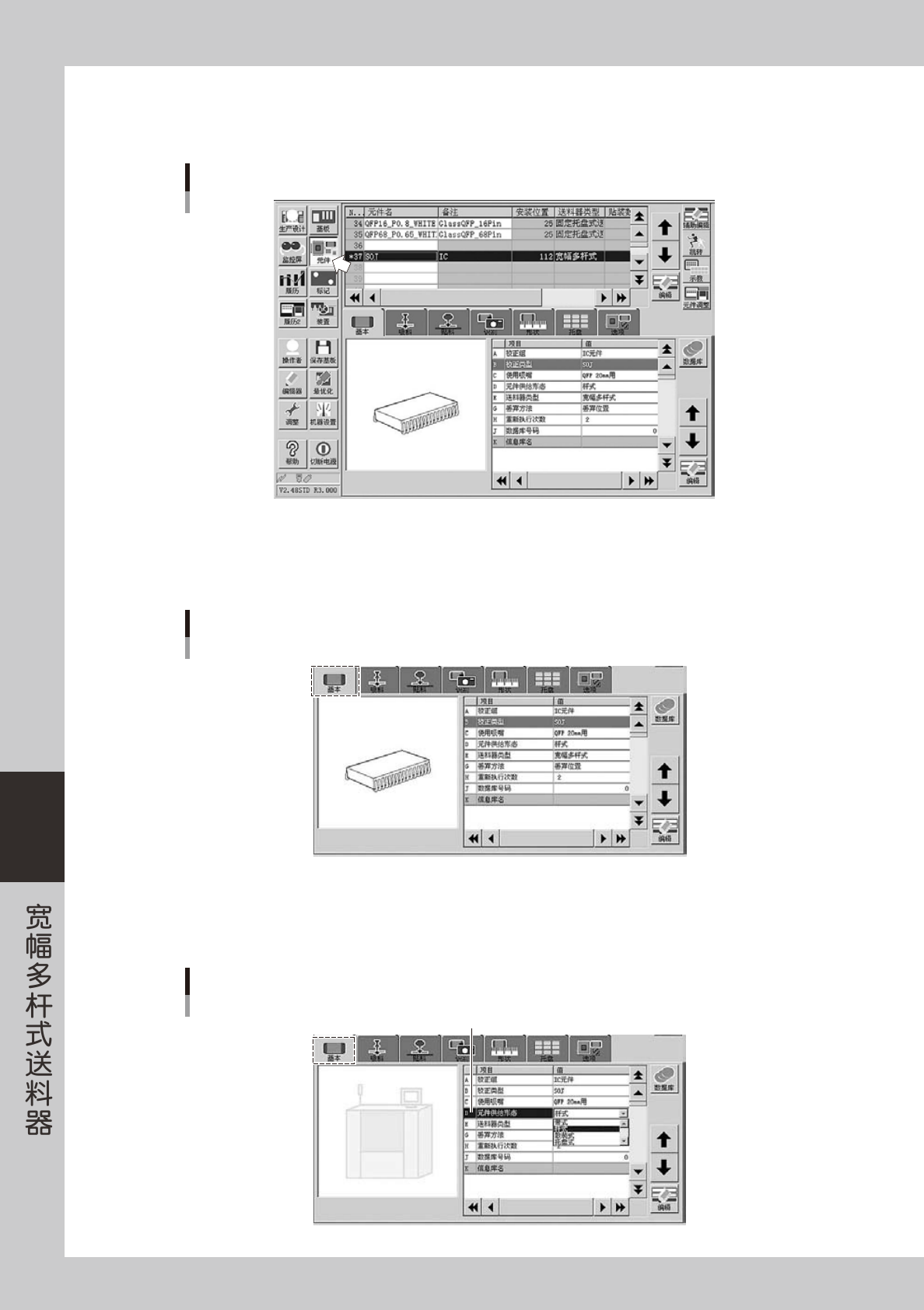

打开元件数据画面 , 选择元件。
点击按钮区域的 [ 元件 ] 按钮，打开元件数据画面，从画面上部的元件列表中选择相应的元件。
元件数据画面
66602-90-10
4
选择基本信息画面。
点击「基本」选项卡选择基本信息画面。
元件数据画面
基本选项卡
66603-90-10
5
设置「元件供给形态」。
选择「D元件供给形态」并双击输入栏，从下拉框「带式、杆式、散装式、托盘式」中选择「杆式」。
元件数据画面
元件供给形态
「D 元件供给形态」
66604-90-10
