4.2 无法吸附元件时
无法顺利吸附元件时，说明宽幅多杆式送料器或贴片机侧出现了问题。

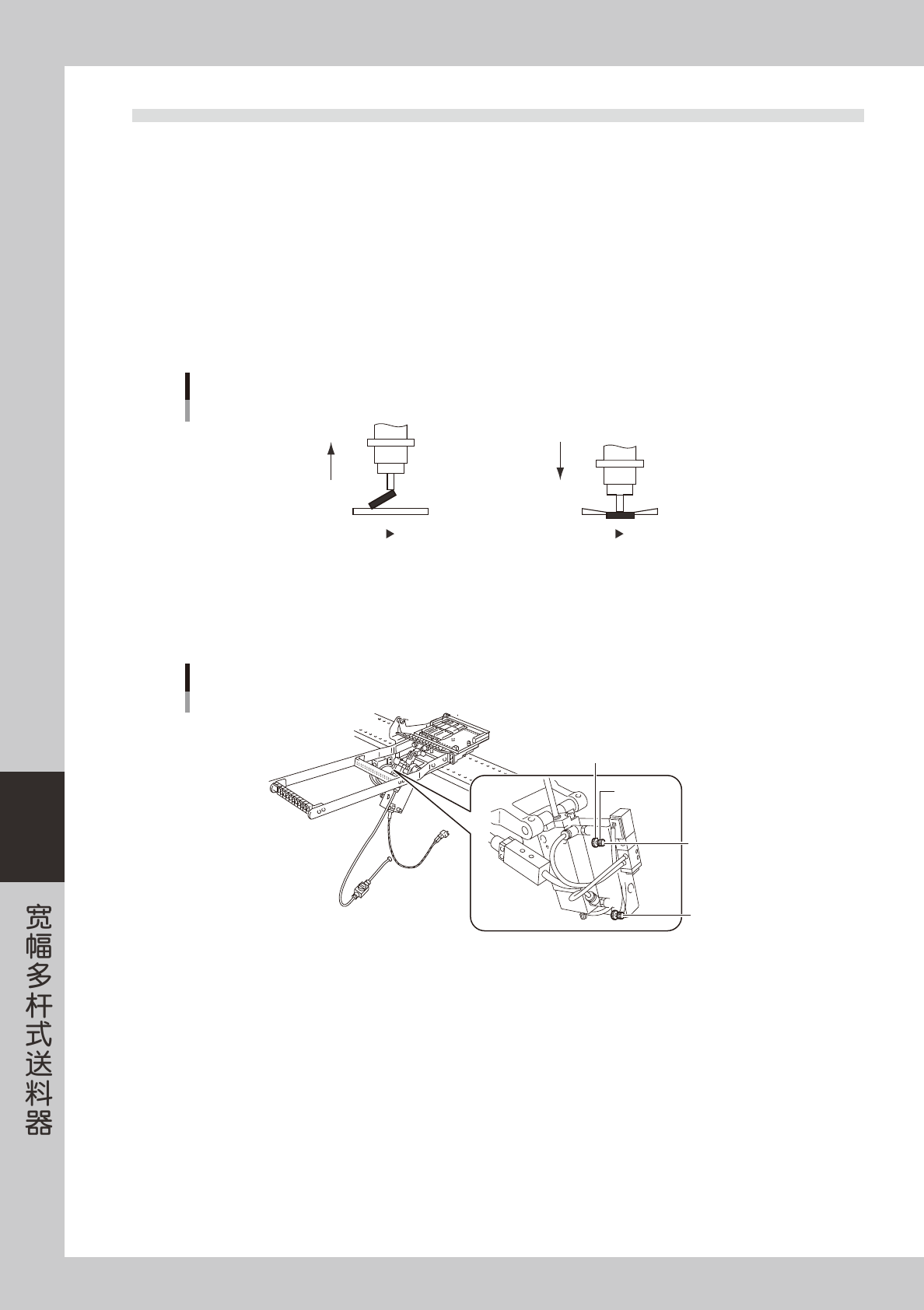

吸附角度不正确时
检查送料器的吸附点，确认元件是否被准确传送至吸附点位置。
吸附高度不一致时
无法顺利吸附元件时，可能是从贴装头下降的吸嘴有问题。出现此种情况时，需重新进行贴片机侧的设置。
吸附方法不正确时
吸附方法有使元件立着吸附和通过吸嘴用力按压元件进行吸附的 2 种方法。
任何一种方法都需调节贴片机的 [ 元件 ]-「吸附」画面的「吸料高度」的设定值。
吸附点
65621-90-00
元件跳动
元件虽然被传送到吸附位置，但因跳动无法吸附。遇到此类情况，可利用驱动送料器用汽缸的调速器调节。
旋松调速器的锁紧螺钉，调节调整螺钉之后，再拧紧锁紧螺钉。
调速器的调节
宽幅多杆式送料器
锁紧螺钉
调整螺钉
上升侧
下降侧
65622-90-00
6-19
6
此外，通过调节控制器的调节器，还可以调节送料器的动作时机。使用螺丝刀旋转调节器，调节送料器的动作时机。
调节器的调节
调节器
宽幅多杆式送料器
65623-90-00
