7-13 7 拧松振动器高度调节螺钉，用振动器高度调节板调节高度，使振动器敲击在最下层料杆高度的中央部。 并用振动器水平调节板调节水平位置，使其正好敲击到最下层料杆。 调节完后，拧紧各个调节螺钉，固定振动器。 振动器的调节 振动器 振动器高度调节板 振动器水平调节板 敲击部 料杆 65720-90-00 c 注意 驱动振动器之前，先将送料器的输气管连接在贴片机上。 5 调节防止料杆下落的止落爪。 边用手从下支撑料杆，边用笔尖等…
7-12
7
3

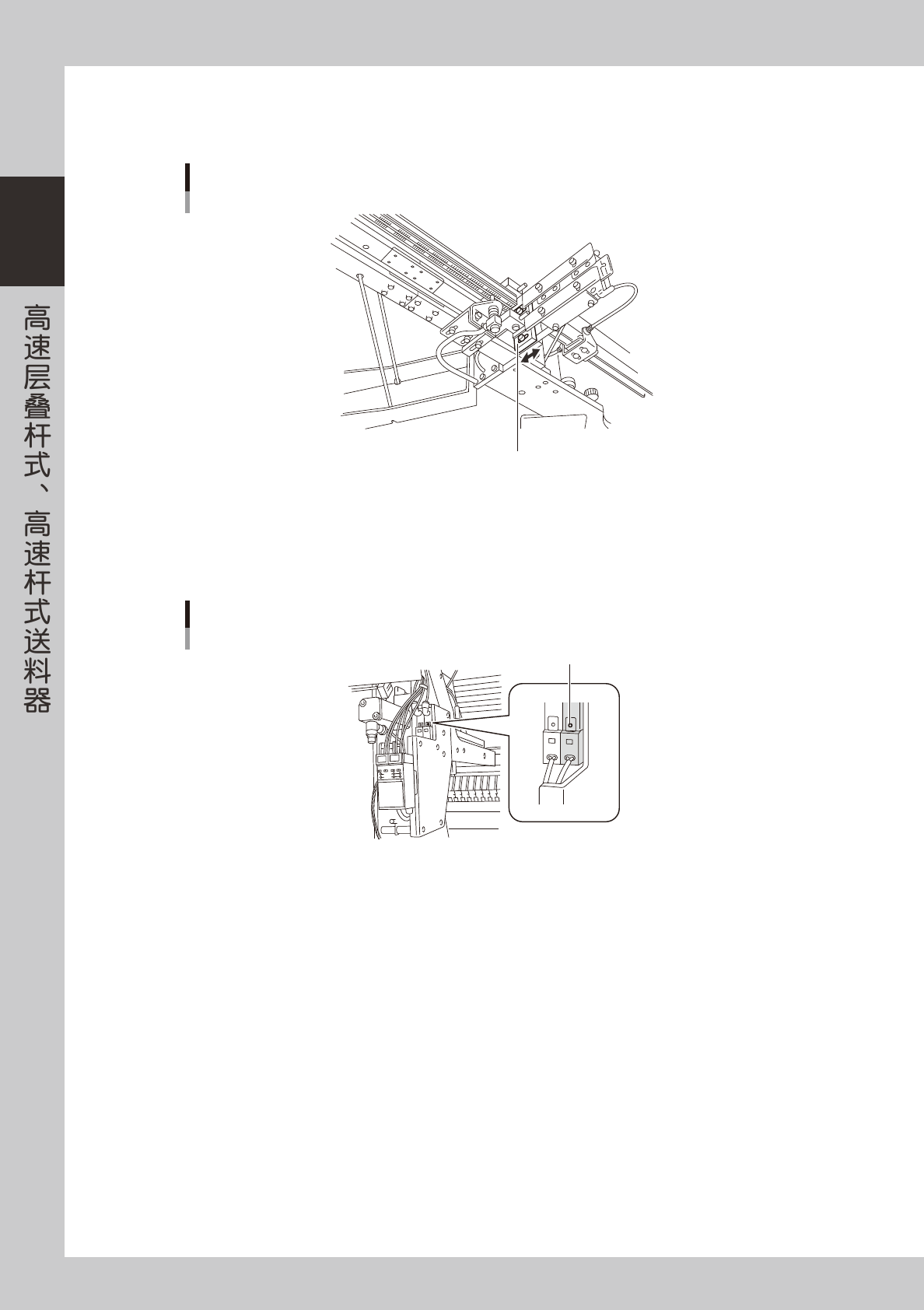

调节供给口的高度。
调节料杆高度调节板，使从料杆送出的电子元件对准供给口，电子元件可以顺利通过。
高度的调节
料杆高度调节板
65718-90-00
4
调节振动器。
振动器是在更换料杆之前轻敲料杆，使残留在料杆中的电子元件能够全部送出的装置。用笔尖等按送料器
机体上的振动器驱动阀，使振动器开始敲击，确认敲击的位置，调节振动器使其敲击在最下层的料杆上。
振动器驱动阀的位置
振动器驱动阀
65719-90-00
7-13
7
拧松振动器高度调节螺钉，用振动器高度调节板调节高度，使振动器敲击在最下层料杆高度的中央部。
并用振动器水平调节板调节水平位置，使其正好敲击到最下层料杆。
调节完后，拧紧各个调节螺钉，固定振动器。
振动器的调节
振动器
振动器高度调节板
振动器水平调节板
敲击部
料杆
65720-90-00
c
注意
驱动振动器之前，先将送料器的输气管连接在贴片机上。
5
调节防止料杆下落的止落爪。
边用手从下支撑料杆，边用笔尖等按防止料杆下落的止落爪的驱动阀按钮，使止落爪开始运行。
止落爪驱动阀的位置
防止料杆下落的止落爪驱动阀
65721-90-00
7-14
7
调节止落爪的固定螺钉，使止落爪钩入从下至上的第 2 根料杆内部。
调整后拧紧固定螺钉，固定止落爪。
止落爪位置的调节
防止料杆下落的止落爪固定螺钉
止落爪
65722-90-00
c
注意
驱动止落爪之前，先将送料器的输气管连接在贴片机的气源插口上。
