7-14 7 调节止落爪的固定螺钉，使止落爪钩入从下至上的第 2 根料杆内部。 调整后拧紧固定螺钉，固定止落爪。 止落爪位置的调节 防止料杆下落的止落爪固定螺钉 止落爪 65722-90-00 c 注意 驱动止落爪之前，先将送料器的输气管连接在贴片机的气源插口上。
7-13
7

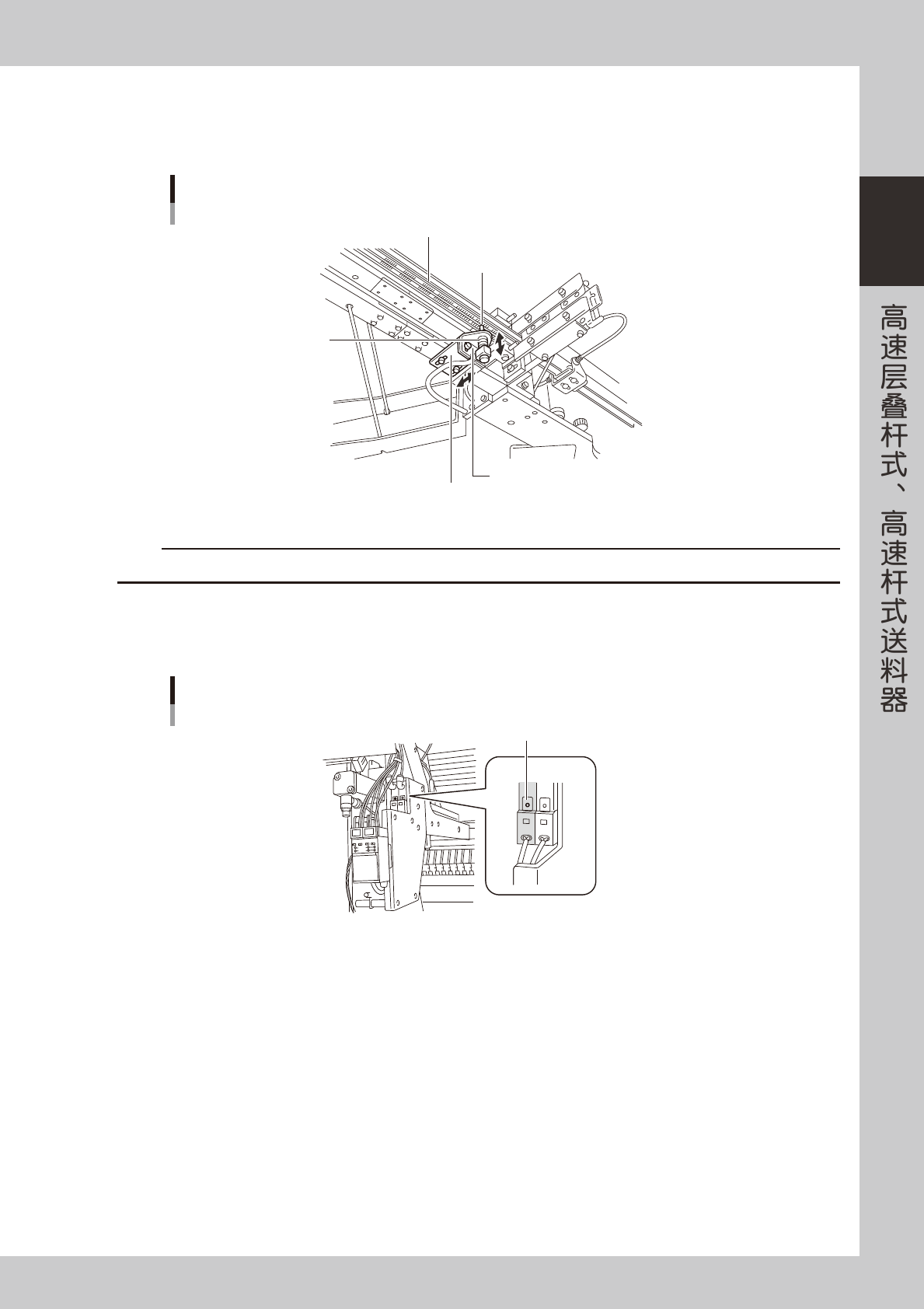

拧松振动器高度调节螺钉，用振动器高度调节板调节高度，使振动器敲击在最下层料杆高度的中央部。
并用振动器水平调节板调节水平位置，使其正好敲击到最下层料杆。
调节完后，拧紧各个调节螺钉，固定振动器。
振动器的调节
振动器
振动器高度调节板
振动器水平调节板
敲击部
料杆
65720-90-00
c
注意
驱动振动器之前，先将送料器的输气管连接在贴片机上。
5
调节防止料杆下落的止落爪。
边用手从下支撑料杆，边用笔尖等按防止料杆下落的止落爪的驱动阀按钮，使止落爪开始运行。
止落爪驱动阀的位置
防止料杆下落的止落爪驱动阀
65721-90-00
7-14
7

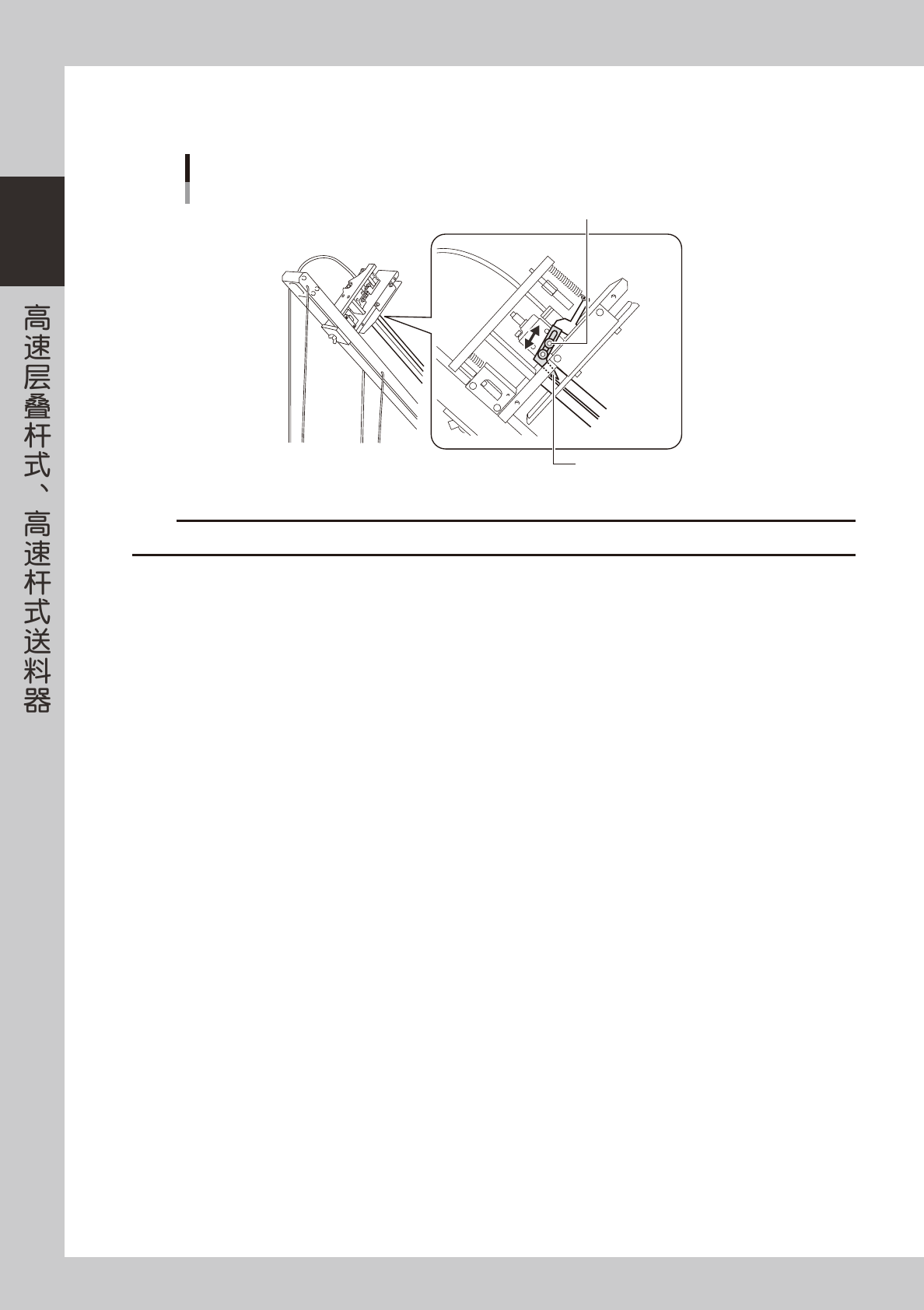

调节止落爪的固定螺钉，使止落爪钩入从下至上的第 2 根料杆内部。
调整后拧紧固定螺钉，固定止落爪。
止落爪位置的调节
防止料杆下落的止落爪固定螺钉
止落爪
65722-90-00
c
注意
驱动止落爪之前，先将送料器的输气管连接在贴片机的气源插口上。
7-15
7
3.3 料杆固定部的调节
■高速杆式
1

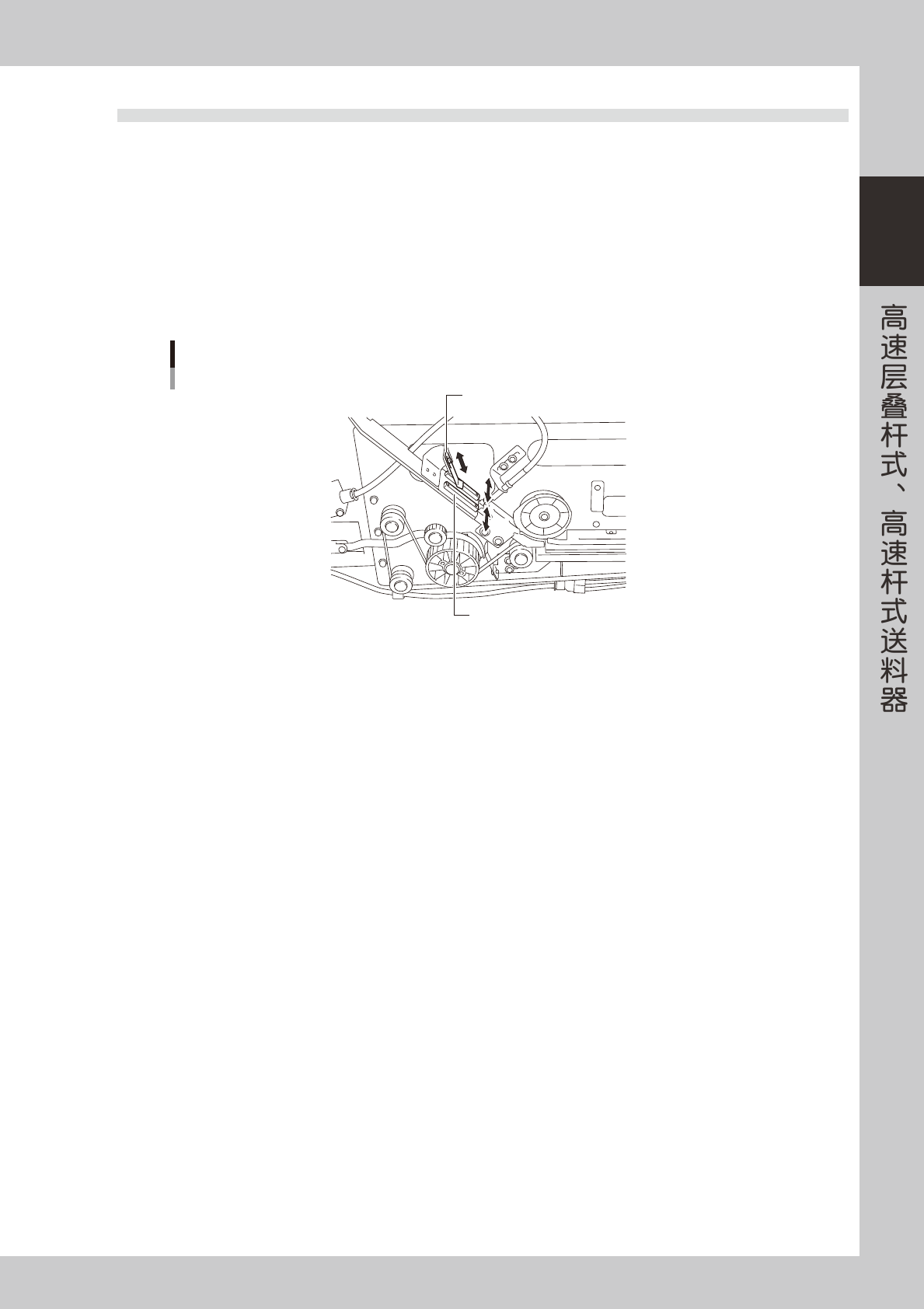

调节导向板。
调节导向板的位置，使料杆中心可以正对供给口中心。拧松导向板的固定螺钉，调节导向板的位置，
使 2 块导向板之间的宽度与料杆的宽度一致。调节后拧紧固定螺钉固定导向板。
2
调节料杆压板。
如料杆可能脱落时，必须调节料杆压板。将弹簧片调至有适当张力使料杆不会脱落的位置后，固定螺钉。
料杆固定部
料杆压板
导向板
