7-17 7 ■高速杆式 1 将空料杆安装在料杆固定部。 料杆的安装 空料杆 65725-90-00 2 向空料杆供给电子元件。 c 注意 使用时切勿使料杆中的元件掉落。 切勿弄错电子元件的传送方向和正反面。 务必使用同类元件且形状相同的料杆。 3 关闭手动驱动阀。 关闭输气管上的手动驱动阀后，挡板松开，料杆内的电子元件被传送至送料部。 手动驱动阀 关闭 65726-90-00
7-16
7
3.4 料杆的安装
按照以下步骤，将料杆安装在送料器上。
■高速层叠杆式
1
取下料杆的胶塞。
杆式元件料杆的两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
2
将料杆装入供给部。
安装料杆
料杆
65724-90-00
c
注意
安装时切勿使料杆中的元件掉落。
切勿弄错电子元件的传送方向和正反面。
务必使用同类元件且形状相同的料杆。
切勿使安装层叠料杆后，料杆的合计高度超过导向板的高度。
7-17
7

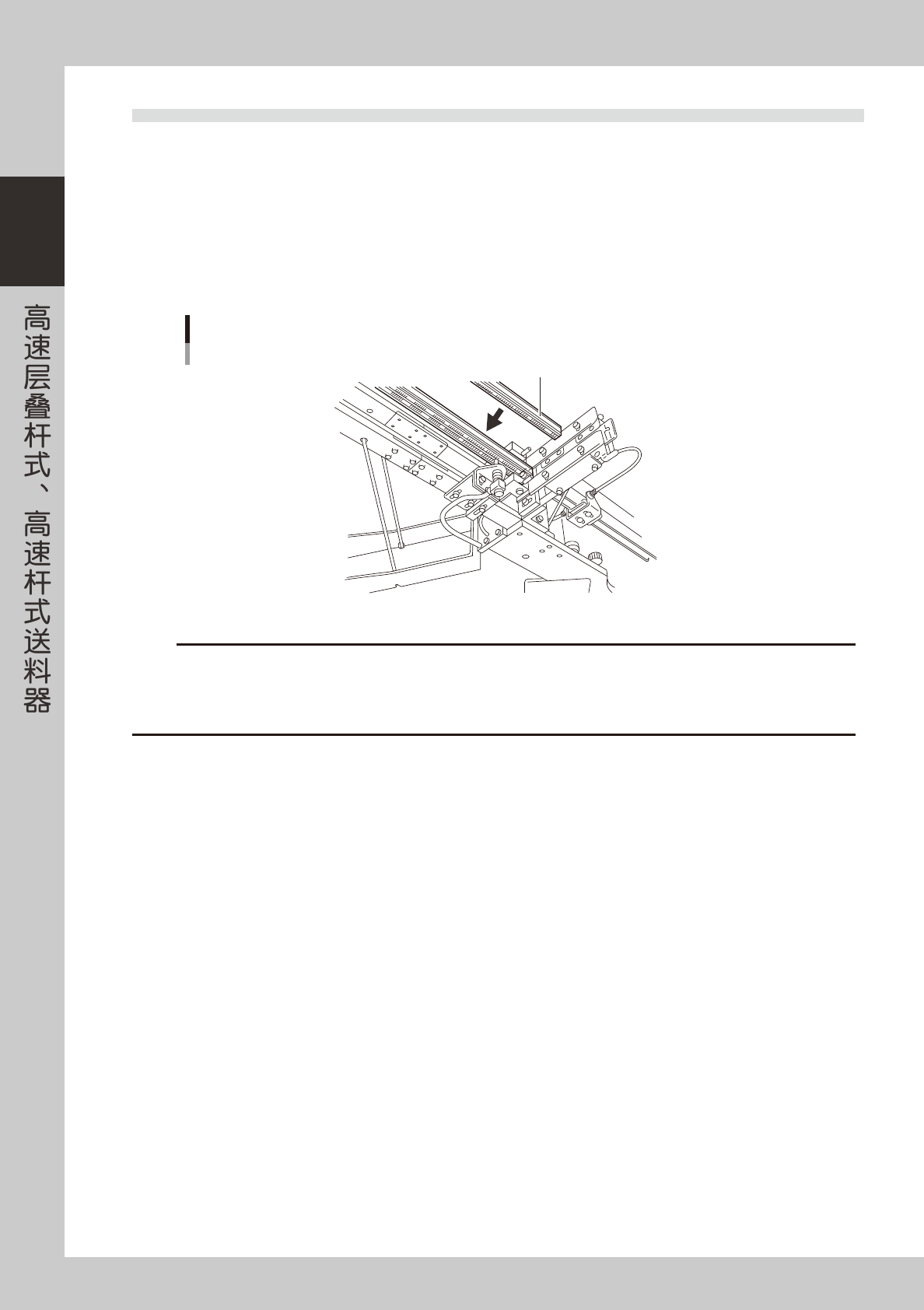

■高速杆式
1
将空料杆安装在料杆固定部。
料杆的安装
空料杆
65725-90-00
2
向空料杆供给电子元件。
c
注意
使用时切勿使料杆中的元件掉落。
切勿弄错电子元件的传送方向和正反面。
务必使用同类元件且形状相同的料杆。
3
关闭手动驱动阀。
关闭输气管上的手动驱动阀后，挡板松开，料杆内的电子元件被传送至送料部。
手动驱动阀
关闭
65726-90-00
7-18
7
3.5 各传感器的调节
高速层叠杆式送料器通过传感器确认料杆的有无、元件的有无和料杆更换时机。
■高速层叠杆式
1
设置传感器放大器。
1. 打开传感器放大器的外罩，将模式切换开关切换至 TEACH 侧。
2. 按频道选择按钮，对准要设置的传感器。所选传感器的频道指示灯闪烁。
3. 放置要使用的电子元件，按示教按钮。取出电子元件，再次按示教按钮。
4. 将模式切换设置开关切换至 RUN 侧。
1CH
1CH-2CH-3CH-4CH
2CH 3CH 4CH
OUT
STAB
SELECT
TEACH
L.ON
1 2 3 4
D.ON
TEACH
TIMER
SET
RUN
ALL
传感器放大器
频道选择按钮
模式切换开关
示教按钮
I CH：感应料杆有无的传感器
2CH：(
备用)
3CH：感应元件有无的传感器
4CH：感应料杆更换时机的传感器
1CH、2CH、3CH、4CH
65727-90-00
c
注意
驱动传感器之前，先将送料器的电源线连接在贴片机的电源插口上。
2
调节感应料杆有无的传感器。
传感器感应到只剩下最后 1 根料杆时，会鸣响提示。
用感应料杆有无的传感器的高度固定板调节高度，使传感器的光束照射在从下至上的第 2 根料杆上。
剩下最后 1 根料杆时，传感器放大器 1CH 的红色指示灯亮灯。
1CH
1CH-2CH-3CH-4CH
2CH 3CH 4CH
OUT
STAB
SELECT
TEACH
L.ON
1 2 3 4
D.ON
TEACH
TIMER
SET
RUN
ALL
传感器的调节
感应料杆有无的传感器
高度固定板
传感器放大器
料杆剩下1根时
指示灯亮灯
感应料杆有无的传感器
65728-90-00
