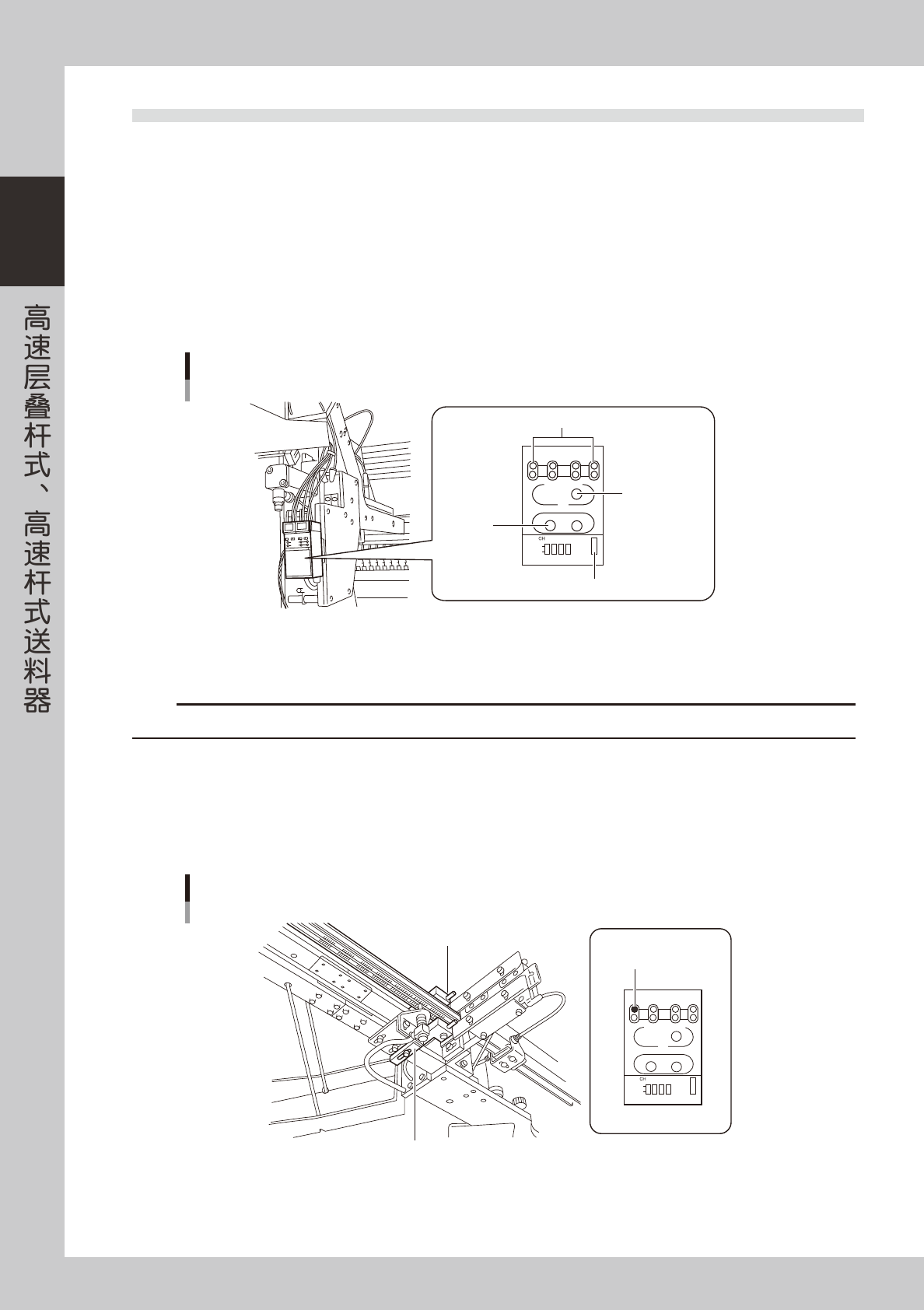

3.5 各传感器的调节
高速层叠杆式送料器通过传感器确认料杆的有无、元件的有无和料杆更换时机。
■高速层叠杆式
1
设置传感器放大器。
1. 打开传感器放大器的外罩，将模式切换开关切换至 TEACH 侧。
2. 按频道选择按钮，对准要设置的传感器。所选传感器的频道指示灯闪烁。
3. 放置要使用的电子元件，按示教按钮。取出电子元件，再次按示教按钮。
4. 将模式切换设置开关切换至 RUN 侧。
1CH
1CH-2CH-3CH-4CH
2CH 3CH 4CH
OUT
STAB
SELECT
TEACH
L.ON
1 2 3 4
D.ON
TEACH
TIMER
SET
RUN
ALL
传感器放大器
频道选择按钮
模式切换开关
示教按钮
I CH：感应料杆有无的传感器
2CH：(
备用)
3CH：感应元件有无的传感器
4CH：感应料杆更换时机的传感器
1CH、2CH、3CH、4CH
65727-90-00
c
注意
驱动传感器之前，先将送料器的电源线连接在贴片机的电源插口上。
2
调节感应料杆有无的传感器。
传感器感应到只剩下最后 1 根料杆时，会鸣响提示。
用感应料杆有无的传感器的高度固定板调节高度，使传感器的光束照射在从下至上的第 2 根料杆上。
剩下最后 1 根料杆时，传感器放大器 1CH 的红色指示灯亮灯。
1CH
1CH-2CH-3CH-4CH
2CH 3CH 4CH
OUT
STAB
SELECT
TEACH
L.ON
1 2 3 4
D.ON
TEACH
TIMER
SET
RUN
ALL
传感器的调节
感应料杆有无的传感器
高度固定板
传感器放大器
料杆剩下1根时
指示灯亮灯
感应料杆有无的传感器
65728-90-00
7-19
7
3
调节感应元件有无的传感器。
使用感应元件有无的传感器的固定板调节传感器位置，使元件中心遮住传感器的光束。
如果此传感器感应到没有元件时，振动器会敲击料杆。敲击完后，仍然没有元件，则进行料杆更换动作。
1CH
1CH-2CH-3CH-4CH
2CH 3CH 4CH
OUT
STAB
SELECT
TEACH
L.ON
1 2 3 4
D.ON
TEACH
TIMER
SET
RUN
ALL
感应元件有无的传感器侧面图
检出元件后红色
指示灯亮灯
感应元件有无的传感器
元件
感应元件有无的传感器固定板
传感器放大器
65729-90-00
7-20
7
3.6 送料部的调节
按照下列步骤，调节供给元件的送料部。
1
调节挡板位置。
如下图所示，2 颗螺钉所在直线的中心位置为元件的吸附点。
调节挡板，使元件的中心与吸附点在一条直线上。
吸附点
吸附点
挡板
65730-90-00
2
调节滑板开关。
滑板开关可以前后滑动。调节滑板开关的前后固定板，使滑板开关滑向前侧时，滑板开关前端可以
盖到第 1 个元件上。调整滑板开关的上下固定板，使元件与滑板开关之间保持 0.1
～
0.3mm 的间距。
滑板开关
元件
挡板
滑板
滑板开关
滑板开关上下固定板
滑板开关前后固定板
65731-90-00
