1-8 1 FSF FS2 FT (8mm) 按压压接滚轮组件的弹力杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。此时，必须使两个 中间滚轮基本水平后再拉动盖带夹入。 驱动滚轮组件和压接滚轮组件 压接滚轮组件 弹力杆 盖带 驱动滚轮组件 中间滚轮 1 水平 中间滚轮 2 65110-90-00 6 将元件传送至吸附位置。 安装完料带后，按盖带剥离杆的弯曲部，将元件传送至吸附位置。 料带导轨的安装 盖带剥离杆 65111-90-00
1-7
1
FS FS2 FT (8mm)
c
注意
如使用软质凸型基带，在安装料带时，基带有可能在排出槽内堵塞。
如使用此类料带，在安装料带时切勿用手强行传送，参照「2.5.2 确认运行动作」的自动送料方法，将基带传出排出槽。此时 , 务必
确认基带是否正确传送。
基带的堵塞
基带
基带
65108-90-00
按照料带安装路径图安装料带。
c
注意
穿绕盖带时，在下图 AA 部处，必须将接合面 ( 粘贴面 ) 朝向表面。
料带安装路径图
基带
AA部
盖带
：盖带
∼
∼
：基带
E
E
A
A
a
a
c
c
C
B
b
D
D
65109-90-00
1-8
1
FSF FS2 FT (8mm)

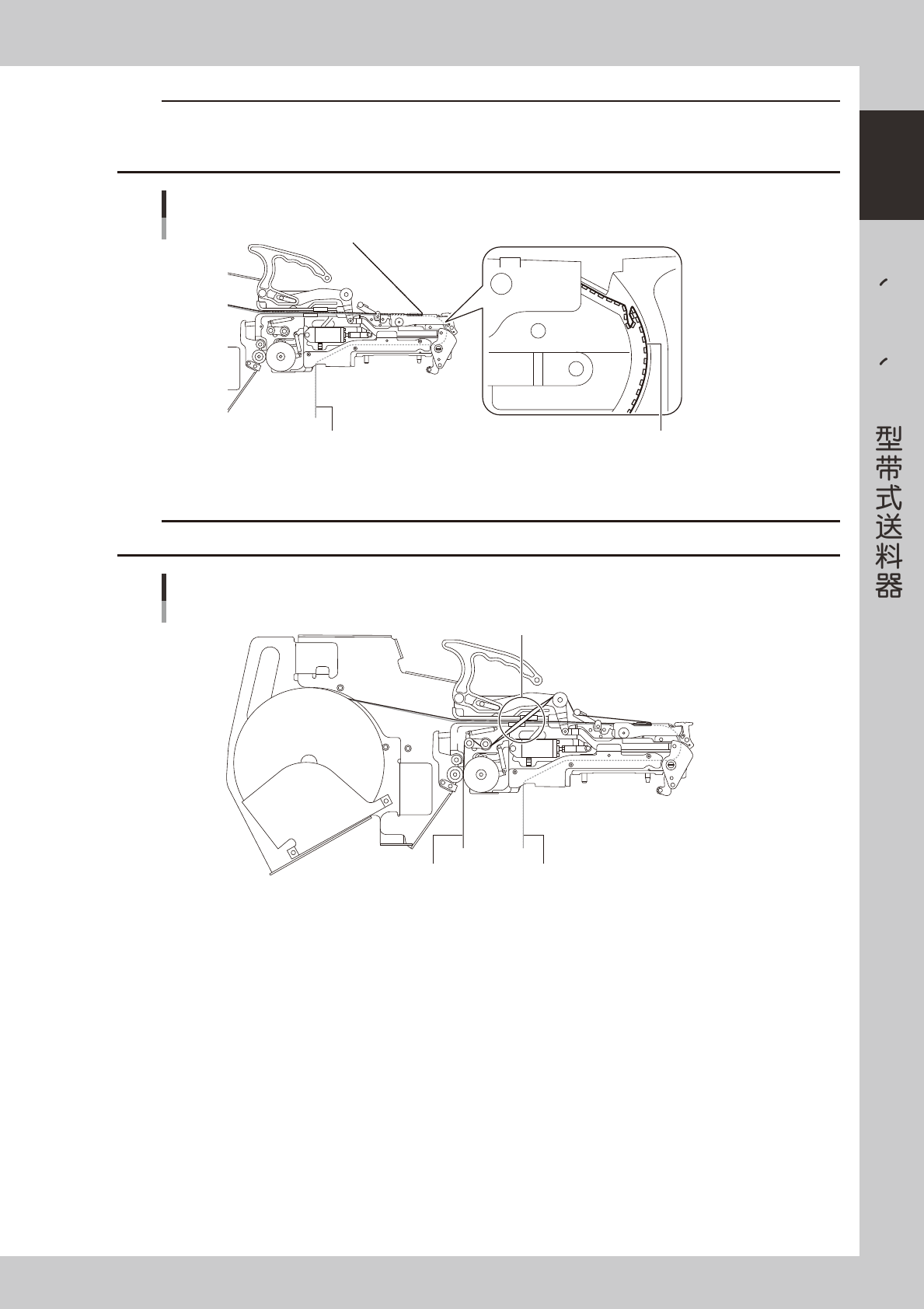

按压压接滚轮组件的弹力杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。此时，必须使两个
中间滚轮基本水平后再拉动盖带夹入。
驱动滚轮组件和压接滚轮组件
压接滚轮组件
弹力杆
盖带
驱动滚轮组件
中间滚轮 1
水平
中间滚轮 2
65110-90-00
6
将元件传送至吸附位置。
安装完料带后，按盖带剥离杆的弯曲部，将元件传送至吸附位置。
料带导轨的安装
盖带剥离杆
65111-90-00
1-9
1
FS FS2 FT (8mm)
2.3 盖带压接力的调节
料带的盖带和基带由粘接剂粘贴。通常将弹簧装于上侧支柱上，如使用料带的粘贴力强或质地柔软的料带则将
弹簧装于下侧支柱上。
盖带压接力的调节
下侧：压接力弱
上侧：压接力强
弹簧
65112-90-00
