1-10
1
FSF FS2 FT (8mm)
2.4 安装在贴片机上
以下，介绍将带式送料器安装在贴片机上的步骤。
e
1
按紧急停机按钮。
按贴片机的紧急停机按钮 , 使贴片机停止运行。
c
注意
如不停止贴片机的运行就安装送料器，有被卷入贴片机的危险。
E
M
E
R
G
E
N
C
Y
紧急停机按钮
65113-90-00
2
去除送料器架上的尘屑。
如夹入元件或尘屑，会导致送料器倾斜，造成元件吸附不稳定。
30
26
27
28
29
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
送料器架
65114-90-00
1-11
1
FS FS2 FT (8mm)

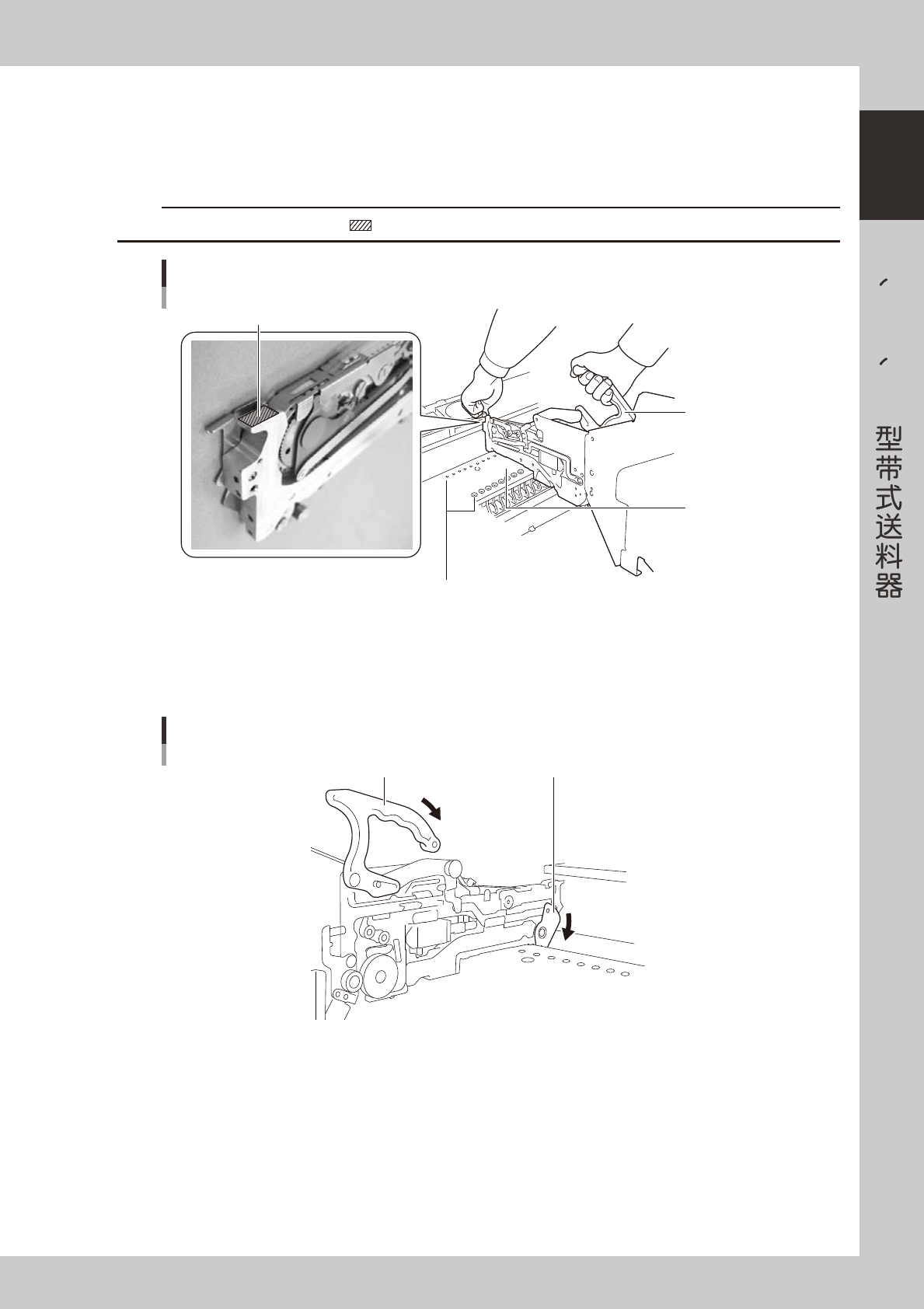

3
安装送料器机体。
在提起锁定杆固定把手的状态下，握住送料器的前端和把手，将送料器从正上方水平地安装在送料器架上。
送料器架上设有插入送料器机体前侧定位销和后侧定位销的定位孔。务必将送料器的定位销完全插入定位
孔中。
c
注意
按压送料器的前端时，务必按压下图所示 部分。如压其它部分，前侧的压杆将会解除锁定状态。
30
18
19
20
21
22
23
24
25
26
27
28
29
35
32
33
34
38
36
37
23
24
25
26
27
28
29
46
47
48
44
45
送料器机体的安装
定位孔
送料器架
锁定杆固定把手
按压部
65115-90-00
4
按下锁定杆。
放下锁定杆固定把手，按下锁定杆，将送料器牢牢固定在送料器架上。如没有正确固定，在贴装或运行过
程中可能会脱落。
1
2
3
4
5
6
7
8
锁定杆
锁定杆固定把手
锁定杆
65116-90-00
1-12
1
FSF FS2 FT (8mm)
2.5 贴片机侧的设置
将带式送料器安装在贴片机之后，必须在贴片机侧进行设置。主要有各元件供给形态的设置和运行动作的确认。
参考
关于贴片机的详细操作方法，请参阅所用贴片机的操作手册。
2.5.1 元件供给形态的设置
在 [ 元件 ]-「基本」选项卡画面的，设置「元件供给形态」及「送料器类型」。
1
打开生产设计画面。
点击按钮区域的 [ 生产设计 ] 按钮，打开生产设计画面，再点击 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66100-90-10
2
选择基板。
从基板列表中选择相应的基板，单击 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
66101-90-10
