1-12
1
FSF FS2 FT (8mm)

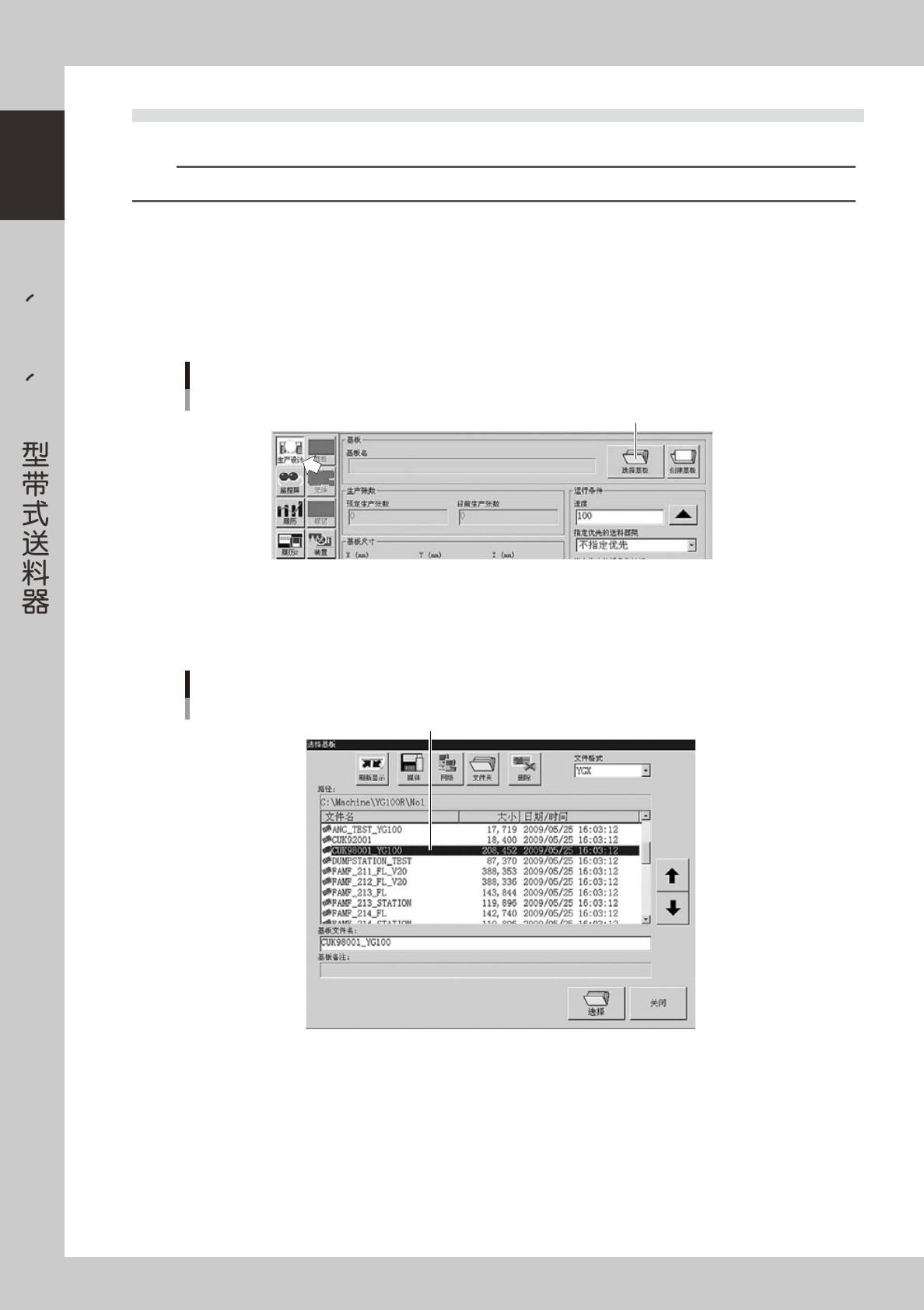

2.5 贴片机侧的设置
将带式送料器安装在贴片机之后，必须在贴片机侧进行设置。主要有各元件供给形态的设置和运行动作的确认。
参考
关于贴片机的详细操作方法，请参阅所用贴片机的操作手册。
2.5.1 元件供给形态的设置
在 [ 元件 ]-「基本」选项卡画面的，设置「元件供给形态」及「送料器类型」。
1
打开生产设计画面。
点击按钮区域的 [ 生产设计 ] 按钮，打开生产设计画面，再点击 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
66100-90-10
2
选择基板。
从基板列表中选择相应的基板，单击 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
66101-90-10
1-13
1
FS FS2 FT (8mm)
3

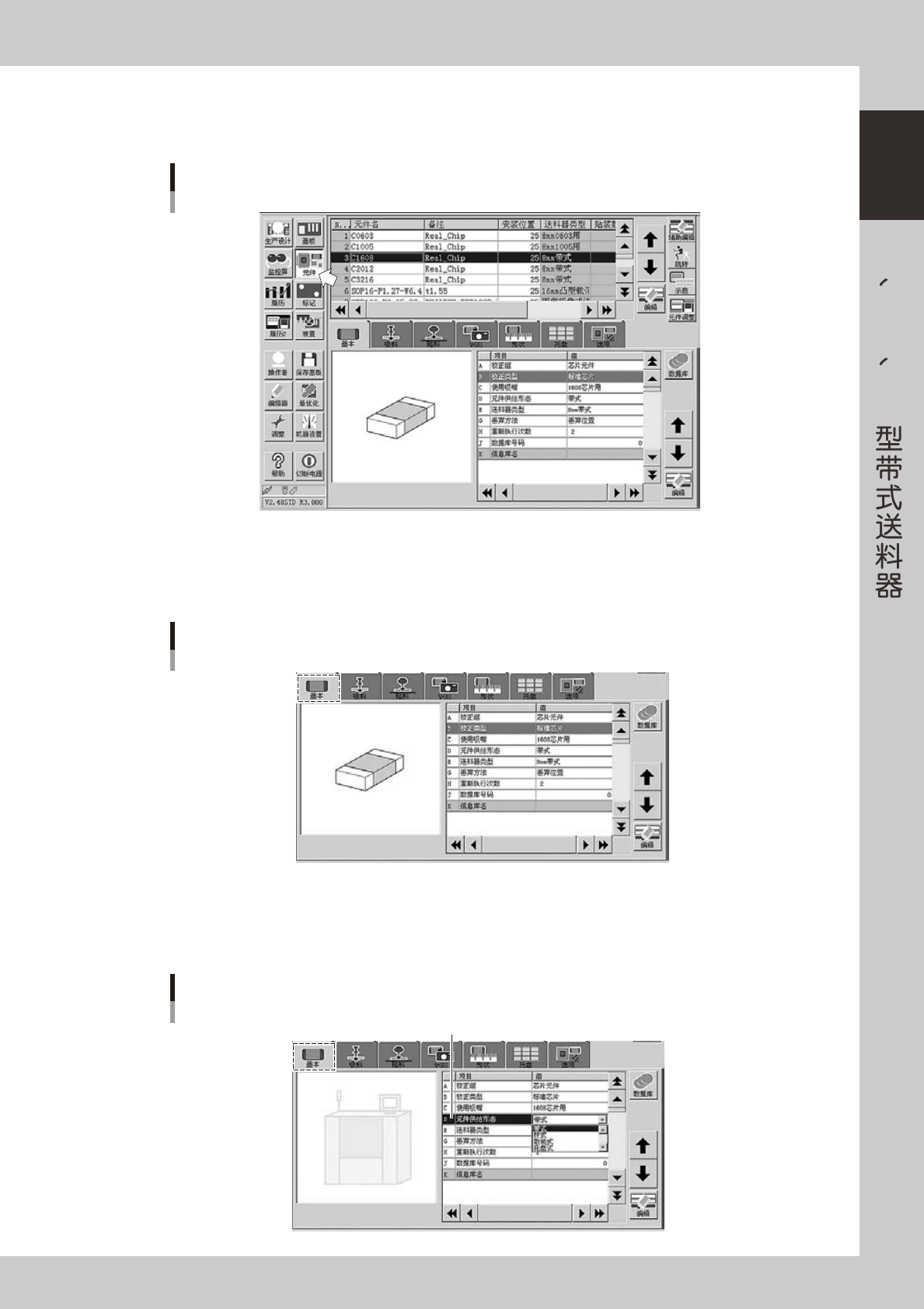

打开元件数据画面，选择元件。
点击按钮区域的 [ 元件 ] 按钮，打开元件数据画面，从画面上方的元件列表中选择相应的元件。
元件数据画面
66102-90-10
4
选择基本信息画面。
点击「基本」选项卡选择基本信息画面。
元件数据画面
基本选项卡
66103-90-10
5
设置「元件供给形态」。
选择「D元件供给形态」并双击输入栏，从下拉框「带式、杆式、散装式、托盘式」中选择「带式」。
元件数据画面
元件供给形态
「D 元件供给形态」
66104-90-10
1-14
1
FSF FS2 FT (8mm)
6

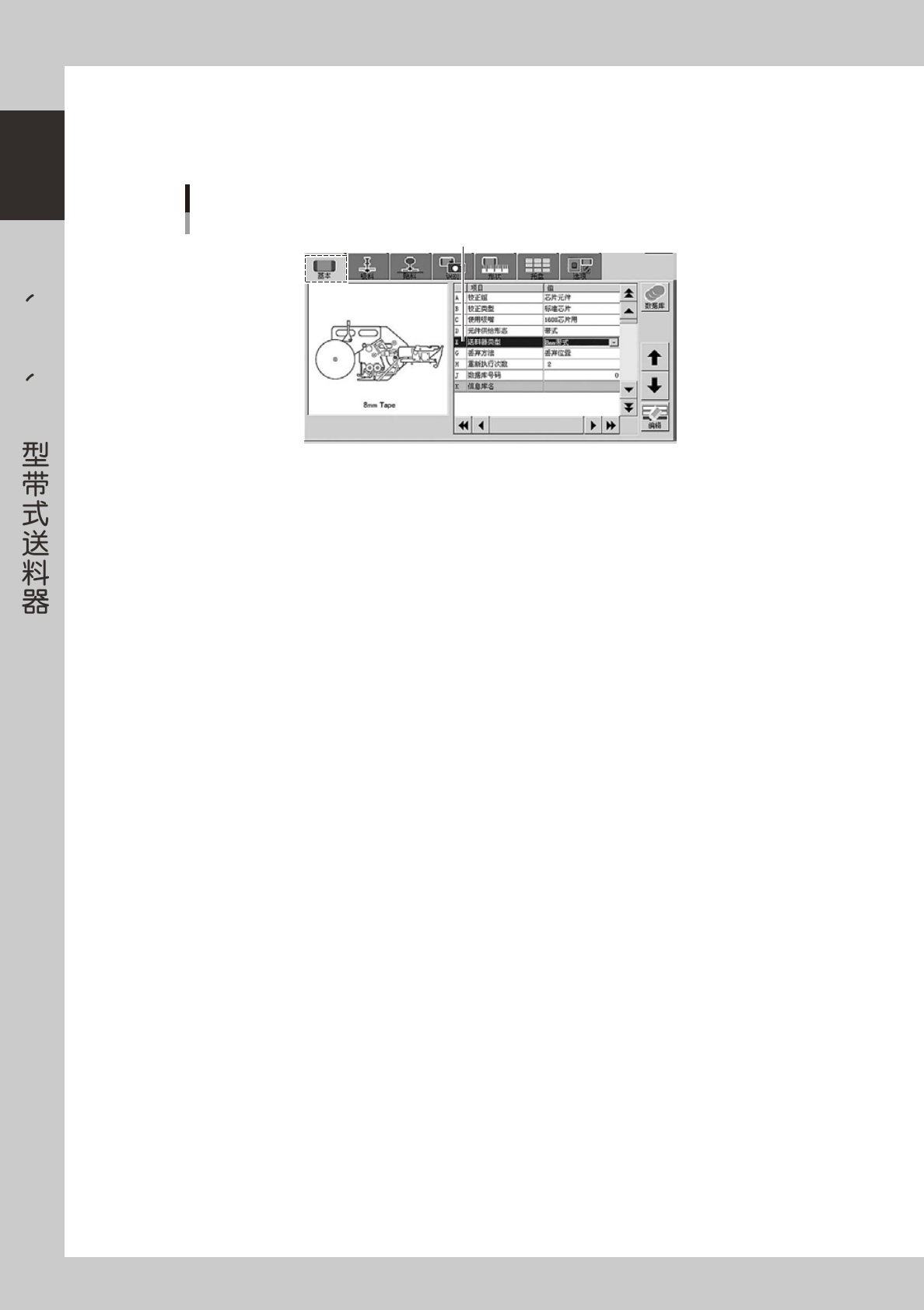

设置「送料器类型」。
选择「E送料器类型」并双击输入栏，从下拉框的送料器类型 (8mm0603、1005、8mm) 中选择相应的
送料器类型。如果更改了元件供给形态，送料器类型也会随之更改，必须重新进行设置。
元件数据画面
送料器类型
「E 送料器类型」
66105-90-10
