1-15 1 FS FS2 FT (8mm) 2.5.2 确认运行动作 将送料器安装在贴片机之后，必须确认运行动作是否正常。 1 打开送料器画面。 点击 [ 装置 ] 按钮选择「送料器」选项卡，打开送料器画面。 送料器画面 66106-90-10 2 选择送料器。 单击或移动光标，选择画面上方显示的前侧送料器架 (No.1 〜 ) 和后侧送料器架 (No.101 〜 ) 中想要驱动 的带式送料器所在送料器架的相应号码。 送料器画面 选…
1-14
1
FSF FS2 FT (8mm)
6
设置「送料器类型」。
选择「E送料器类型」并双击输入栏，从下拉框的送料器类型 (8mm0603、1005、8mm) 中选择相应的
送料器类型。如果更改了元件供给形态，送料器类型也会随之更改，必须重新进行设置。
元件数据画面
送料器类型
「E 送料器类型」
66105-90-10
1-15
1
FS FS2 FT (8mm)
2.5.2 确认运行动作
将送料器安装在贴片机之后，必须确认运行动作是否正常。
1
打开送料器画面。

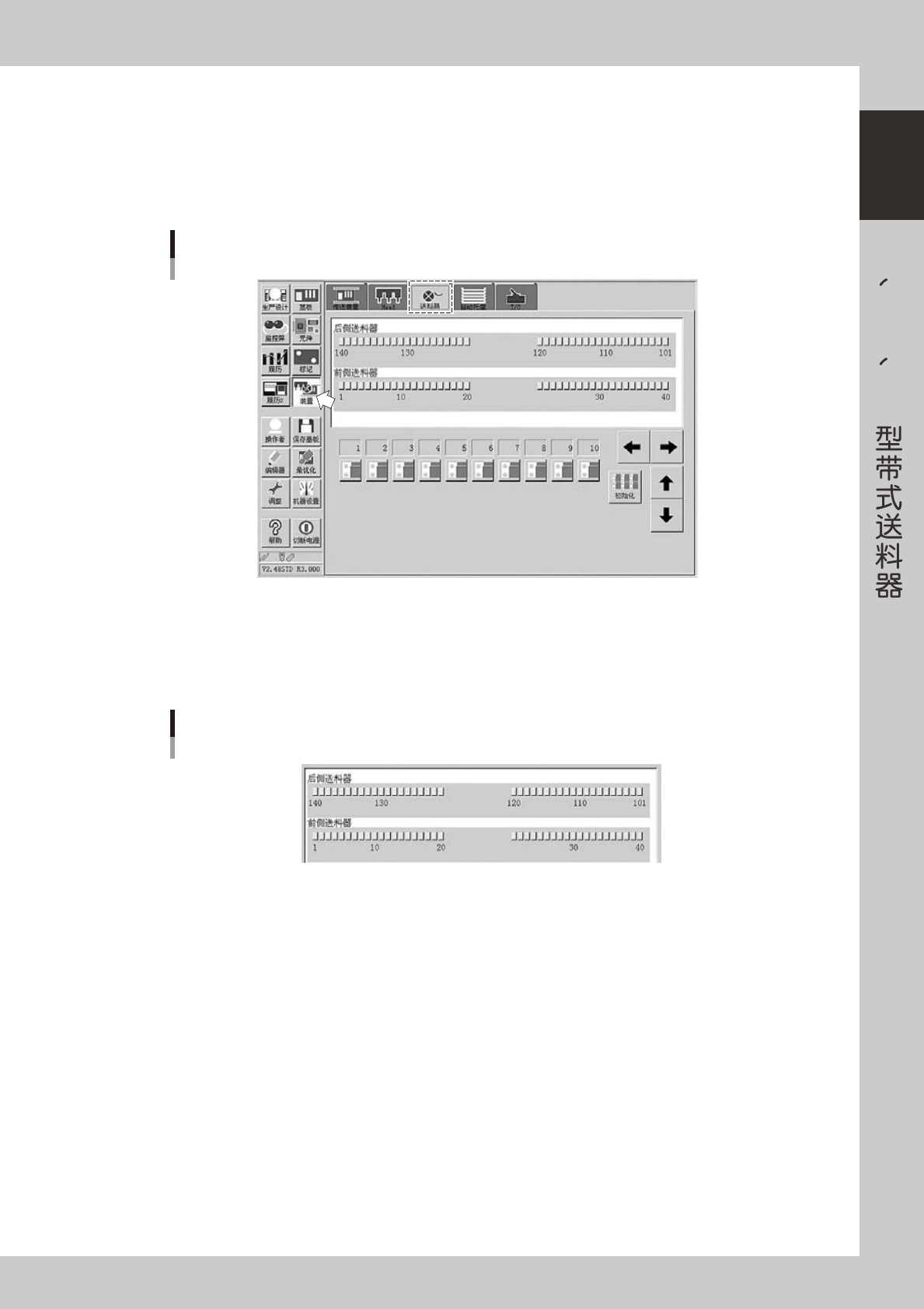

点击 [ 装置 ] 按钮选择「送料器」选项卡，打开送料器画面。
送料器画面
66106-90-10
2
选择送料器。
单击或移动光标，选择画面上方显示的前侧送料器架 (No.1 〜 ) 和后侧送料器架 (No.101 〜 ) 中想要驱动
的带式送料器所在送料器架的相应号码。
送料器画面
选择送料器
66107-90-10
1-16
1
FSF FS2 FT (8mm)
3
点击想要驱动的送料器的图标。
从画面下方的送料器图标中，点击与要驱动的带式送料器所在送料器架号码相对应的图标。
每点击 1 次图标，供气就在开与关之间切换。点击数次驱动送料器，确认运行动作是否正常。
送料器画面
选择送料器
66108-90-10
26
27
28
29
35
32
33
32
34
40
36
37
38
39
41
42
43
44
23
24
25
26
27
28
29
30
31
42
43
45
46
47
48
49
送料器架号码
送料器架号码
送料器架号码
65117-90-00
2.6 拼接料带时
使用选配的料带拼接夹具拼接料带。料带的拼接方法，参阅「前言」的「3.使用注意事项」。
