2-6 2 CL (8mm 12mm 16mm) 安装基带时，务必将导带孔扣在料带传送齿轮上。 c 注意 如使用软质凸型基带，在安装料带时，基带有可能在排出槽内堵塞。 如使用此类料带，在安装料带时切勿用手强行传送，参照「2.5.2 确认运行动作」的自动传送方法，将基带导出排出槽。此时 , 务必 确认基带是否正确传送。 基带的堵塞 基带 65209-90-00 按压压接滚轮组件的弹力杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。 驱…
2-5
2
CL (8mm 12mm 16mm)
4
将料带装入送料器。
按以下各带式送料器的料带安装路径图安装料带。
CL型带式送料器
∶ 盖带
∶ 基带
E
A
A
a
c
C
B
b
D
A∼E
a∼c
65206-90-00
CL型带式送料器
12mm、16mm
A
a
C
B
b
c
E
D
D
65207-90-00
将盖带穿过料带导轨的切口部后再折回。
盖带的折回
盖带
切口部
65208-90-00
2-6
2
CL (8mm 12mm
16mm)
安装基带时，务必将导带孔扣在料带传送齿轮上。
c
注意
如使用软质凸型基带，在安装料带时，基带有可能在排出槽内堵塞。
如使用此类料带，在安装料带时切勿用手强行传送，参照「2.5.2 确认运行动作」的自动传送方法，将基带导出排出槽。此时 , 务必
确认基带是否正确传送。
基带的堵塞
基带
65209-90-00

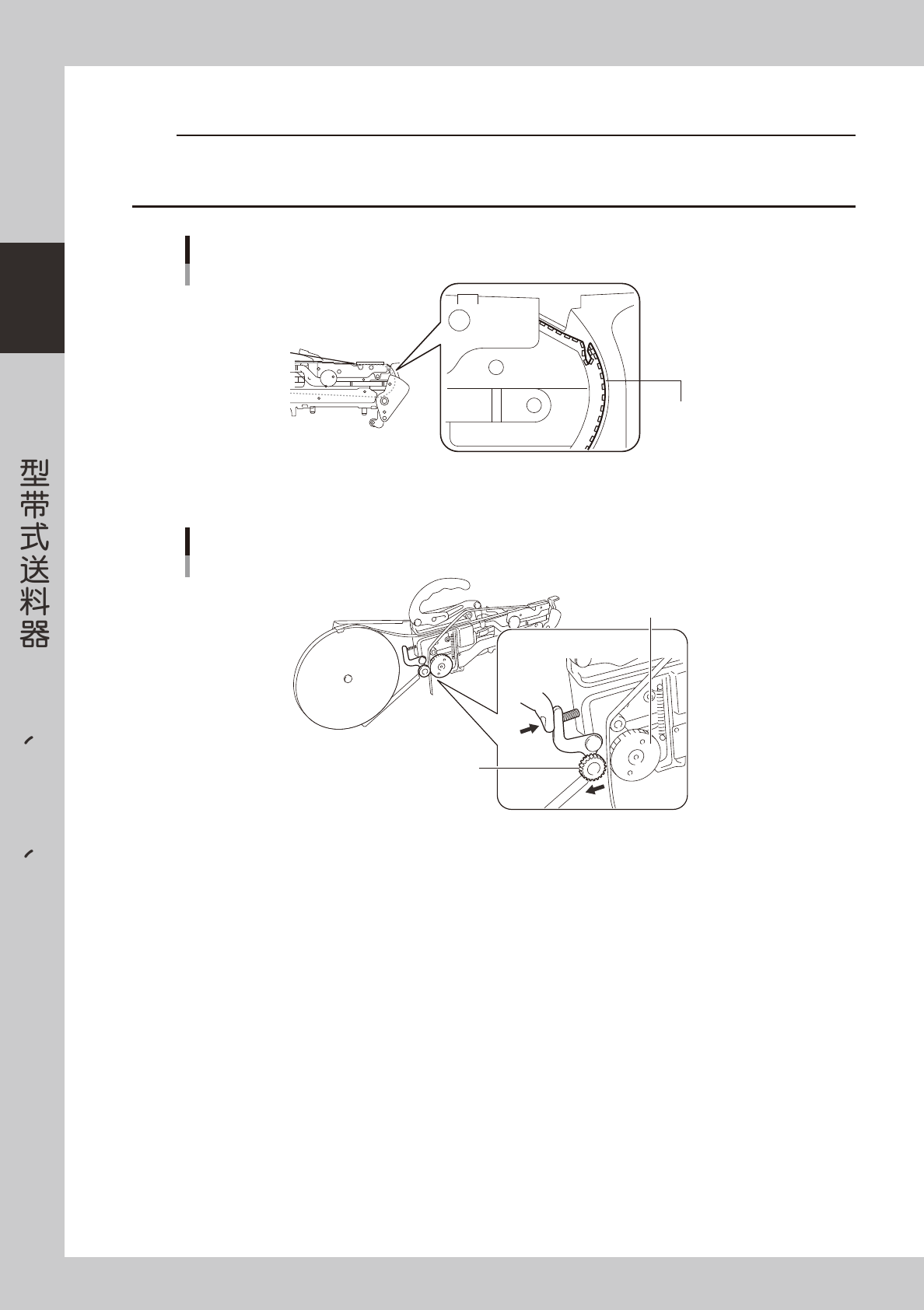

按压压接滚轮组件的弹力杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。
驱动滚轮组件和压接滚轮组件
驱动滚轮组件
压接滚轮组件
65210-90-00
2-7
2
CL (8mm 12mm 16mm)
5
放下料带导轨。
安装完料带后，按手动杆，放下料带导轨。
放下料带导轨
手动杆
料带导轨
65211-90-00
