2-15
2
CL (8mm 12mm 16mm)
3
点击想要驱动的送料器的图标。
从画面下方的送料器图标中，点击与要驱动的带式送料器所在送料器架号码相对应的图标。每点击 1 次图
标，供气就在开与关之间切换。点击数次驱动送料器，确认运行动作是否正常。
送料器画面
选择送料器
66208-90-10
26
27
28
29
35
32
33
32
34
40
36
37
38
39
41
42
43
44
23
24
25
26
27
28
29
30
31
42
43
45
46
47
48
49
送料器架号码
送料器架号码
送料器架号码
65217-90-00
2-16
2
CL (8mm 12mm
16mm)
2.6 料带拼接夹具的使用方法
通过使用选配的 CL 型带式送料器的料带拼接器和料带拼接夹具，可以在贴装运行过程中，将新料带拼接在即将
用完的料带上，实现连续运行。

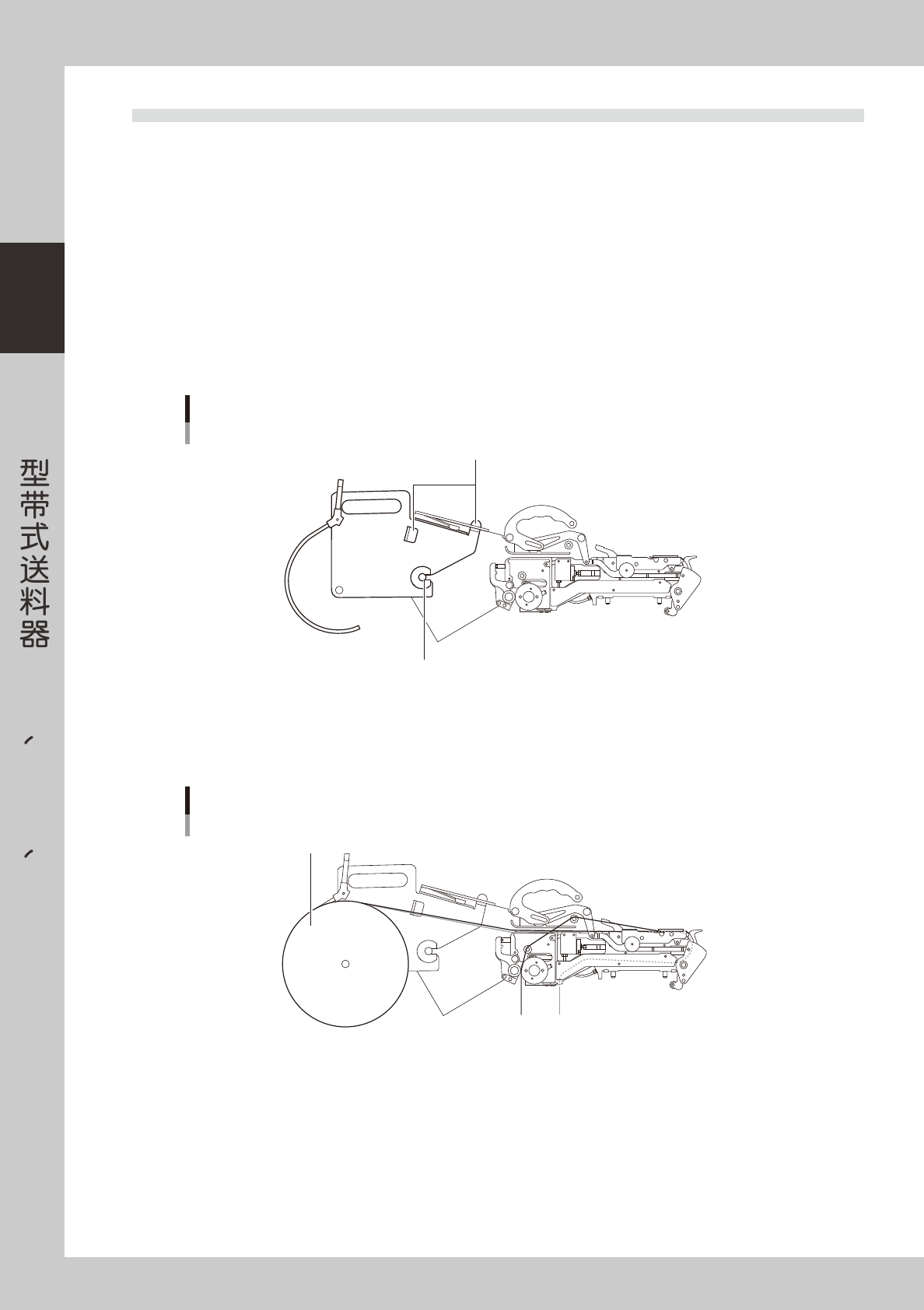

2.6.1 料带拼接器的安装
在 CL 型带式送料器上拼接料带时，必须先在 CL 型带式送料器上安装料带拼接器。1 个 CL 型带式送料器必须
配置 1 个料带拼接器。
1
在 CL 型带式送料器上安装料带拼接器。
正确安装料带拼接器，使料带盘支架和切口部两处都能嵌入带式送料器。
料带拼接器编号∶ KW1-M1G00-00X SPLICERCL8-7
KW1-M1H00-00X SPLICERCL8-15
料带拼接器的安装
料带盘支架
切口
65218-90-00
2
将料带装入料带拼接器。
将料带装在料带拼接器的料带盘支架上，之后的安装方法与普通带式送料器相同。
料带的安装
料带
65219-90-00
2-17
2
CL (8mm 12mm 16mm)
2.6.2 料带的拼接
在料带剩下不多时，进行料带的拼接。
1

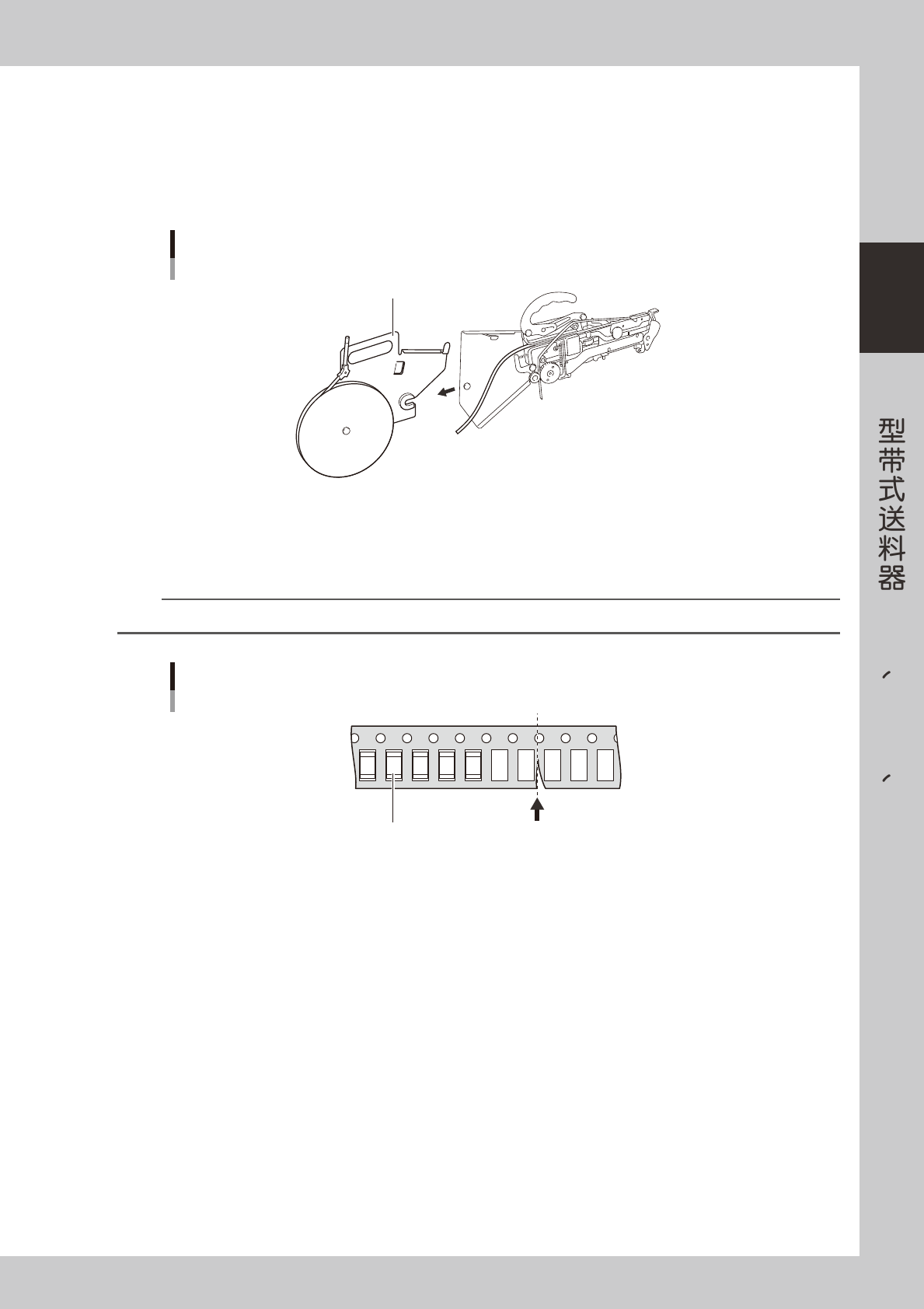

从带式送料器上取下料带拼接器。
握住料带拼接器的把手，将料带拼接器从带式送料器上取下。拉出正在使用的料带的末端部。
取下料带拼接器
料带拼接器
65220-90-00
2
准备新料带。
如下图所示，在保留 2 个空位处用剪刀等剪去新料带的前端部分。
n
要点
如在比料带传送孔更靠近元件一侧剪断，将更有利于拼接料带。
料带的剪切
剪断此处
元件
65221-90-00
3
剪去正在使用的料带的末端部。
正在使用的料带的末端部有没装元件的部分，在紧靠装有元件的位置处剪断。
与 Step2 相同，在比料带传送孔更靠近元件一侧剪断。
