2-19 2 CL (8mm 12mm 16mm) 6 取下料带拼接夹具上的料带。 将拼接好的料带从料带拼接夹具的夹固部取出。 7 将料带盘安装在料带拼接器上。 将新料带盘安装在料带拼接器的料带盘支架上。 8 将料带拼接器安装在带式送料器上。 将装有新料带的料带拼接器安装在带式送料器上。
2-18
2
CL (8mm 12mm
16mm)
4
将料带装入料带拼接夹具。
将新料带的前端与正在使用的料带末端安装在夹固部。
如下图所示，将料带侧着装入拼接夹具的夹固部。
夹固部有 2 处定位针，前后轻轻移动料带，使定位针嵌入料带的传送孔。

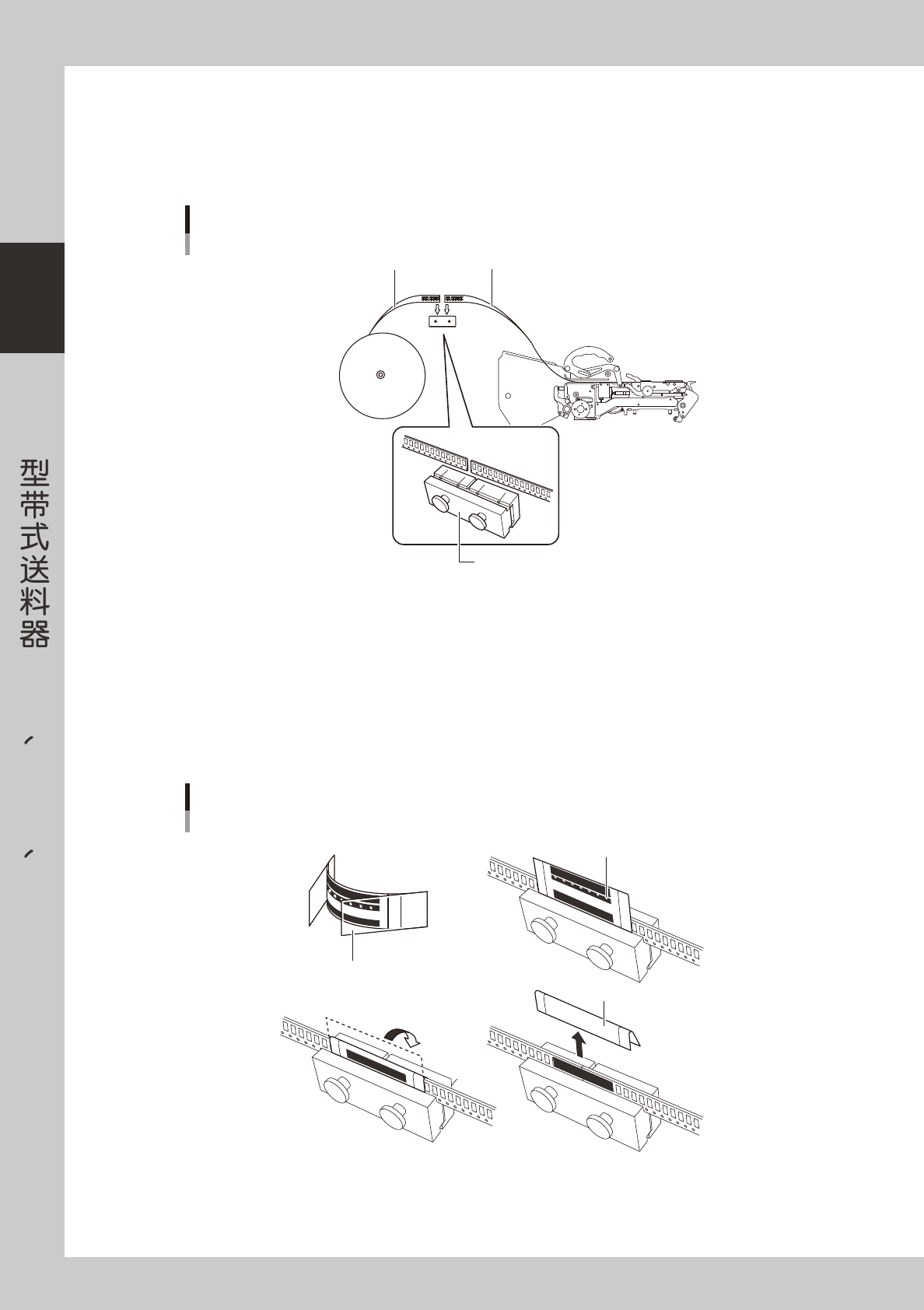

料带拼接夹具的安装
正在使用的料带末端
料带拼接夹具
新料带的前端
65222-90-00
5
拼接料带。
使用拼接用胶带 ( 蓝色 )，按下述步骤拼接盖带与基带。
1. 剥离拼接用胶带的衬纸 ( 厚侧 )。
2. 将拼接用胶带的下端紧靠夹具的上表面，贴在盖带侧。
3. 沿着拼接用胶带的折痕对折，贴在基带侧。在此状态下分别粘牢基带侧与盖带侧。
4. 剥离拼接用胶带的衬纸 ( 薄侧 )。
料带的连接
1 2
3 4
不使用此处胶带
衬纸(厚侧)
衬纸(薄侧)
65223-90-00
2-19
2
CL (8mm 12mm 16mm)
6
取下料带拼接夹具上的料带。
将拼接好的料带从料带拼接夹具的夹固部取出。
7
将料带盘安装在料带拼接器上。
将新料带盘安装在料带拼接器的料带盘支架上。
8
将料带拼接器安装在带式送料器上。
将装有新料带的料带拼接器安装在带式送料器上。
2-20
2
CL (8mm 12mm
16mm)
3.日常点检与保养
为了使带式送料器经久耐用，必须定期进行点检和保养。
3.1 日常点检
在使用带式送料器之前，务必点检以下的相关项目。
■点检项目
状况 对策
锁定杆是否松动 参阅保养手册
料带导轨是否松动 参阅「3.2料带导轨的清洁」
螺钉等是否松动 将螺钉等拧紧
是否有变形、损坏的零部件 修理、更换
是否有零部件丢失 修理、更换
c
注意
点检机械零部件，务必在关闭电源之后进行。
