第 3 章 FV 型带式送料器
(8mm、8mm1005、12mm)
目录
1. 各部的名称和功能 3-1
2. FV 型带式送料器的种类 3-2
3. 送料器的组装 3-3
4. 送料器的准备 3-4
4.1 传送间距的调节 3-4
4.2 料带的安装 3-5
4.3 盖带剥离力的调节 3-9
4.4 压接滚轮组件压接力的调节 3-10
4.5 安装在贴片机上 3-11
4.6 贴片机侧的设置 3-13
4.6.1 元件供给形态的设置 3-13
4.6.2 确认运行动作 3-16
5. 日常点检与保养 3-18
5.1 日常点检 3-18
5.2 料带导轨的清洁 3-19
5.3 导轨锁定杆的清洁 3-20
6. 发生故障时 3-21
6.1 故障的排除 3-21
6.2 无法吸附元件时 3-22
6.3 盖带被卷入时 3-23
3-1
3
FV (8mm 8mm1005 12mm)

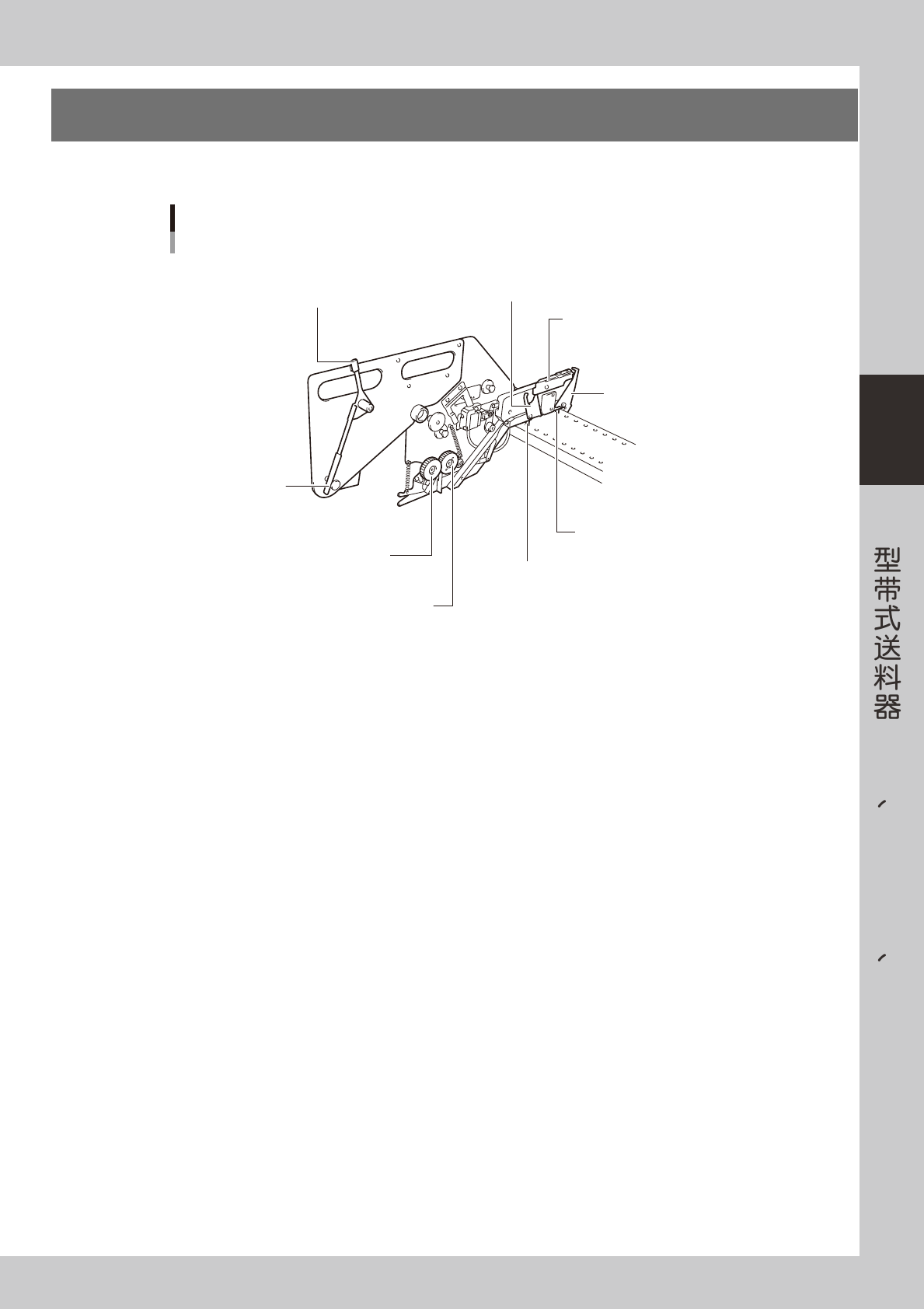

1.各部的名称和功能
以下，介绍 FV 型带式送料器各部的名称和功能。
各部的名称和功能
指示器
指示器的倾斜度随料带的
剩余量变化。
可作为更换料带的基准使用。
导轨锁定杆
保持料带导轨的翘起状态。
固定在送料器架上时，
还可以防止料带导轨翘起。
料带盘支架
用于托住料带盘。
压接滚轮组件
卷绕盖带用的滚轮。
(按压侧)
驱动滚轮组件
卷绕盖带用的滚轮。
(驱动侧)
后侧定位销
在贴片机定位时用的定位销。
也作为驱动带式送料器用压缩空气的通气口使用。
前侧定位销
在贴片机定位时用的定位销。
锁定杆
将带式送料器固定在
贴片机的送料器架上。
料带导轨
元件吸附位置处的
料带导轨
8mm
65300-90-00
3-2
3
FV (8mm 8mm1005 12mm)
2.FV 型带式送料器的种类
FV 型带式送料器根据料带的宽度和规格，分为 4 种类型。
● 带式送料器的种类
标示方法 种类
(
料带宽度
)
传送间距
(mm)
8mm 8mm
带式送料器
4
8mm D
、
E 8mm
带式送料器
4
8mm1005 8mm1005
带式送料器
2
12mm 12mm
带式送料器
4
、
8
n
要点
上述的 8mm D、E 表示送料器的序列号末尾为 D 或 E。
c
注意
根据带式送料器的种类不同，使用方法会有所不同。在以下的说明中，各项目之前都按上表的标示方法标示了送料器的种类。
因此，使用时，请参照相应部分的使用说明。
