3-3 3 FV (8mm 8mm1005 12mm) 3. 送料器的组装 初次使用带式送料器时，必须进行组装。 1 安装料带盘支架。 在带式送料器机体上，安装料带盘支架。此时，需将料带剩余量指示器置于上侧。 2 固定料带盘支架。 用附属的 2 颗螺钉 , 将料带盘支架固定在带式送料器机体上。 带式送料器的组装 指示器 料带盘支架 带式送料器机体 8mm 65301-90-00 n 要点 使用料带拼接夹具时，切勿用螺钉固定。
3-2
3
FV (8mm 8mm1005 12mm)
2.FV 型带式送料器的种类
FV 型带式送料器根据料带的宽度和规格，分为 4 种类型。
● 带式送料器的种类
标示方法 种类
(
料带宽度
)
传送间距
(mm)
8mm 8mm
带式送料器
4
8mm D
、
E 8mm
带式送料器
4
8mm1005 8mm1005
带式送料器
2
12mm 12mm
带式送料器
4
、
8
n
要点
上述的 8mm D、E 表示送料器的序列号末尾为 D 或 E。
c
注意
根据带式送料器的种类不同，使用方法会有所不同。在以下的说明中，各项目之前都按上表的标示方法标示了送料器的种类。
因此，使用时，请参照相应部分的使用说明。
3-3
3
FV (8mm 8mm1005 12mm)

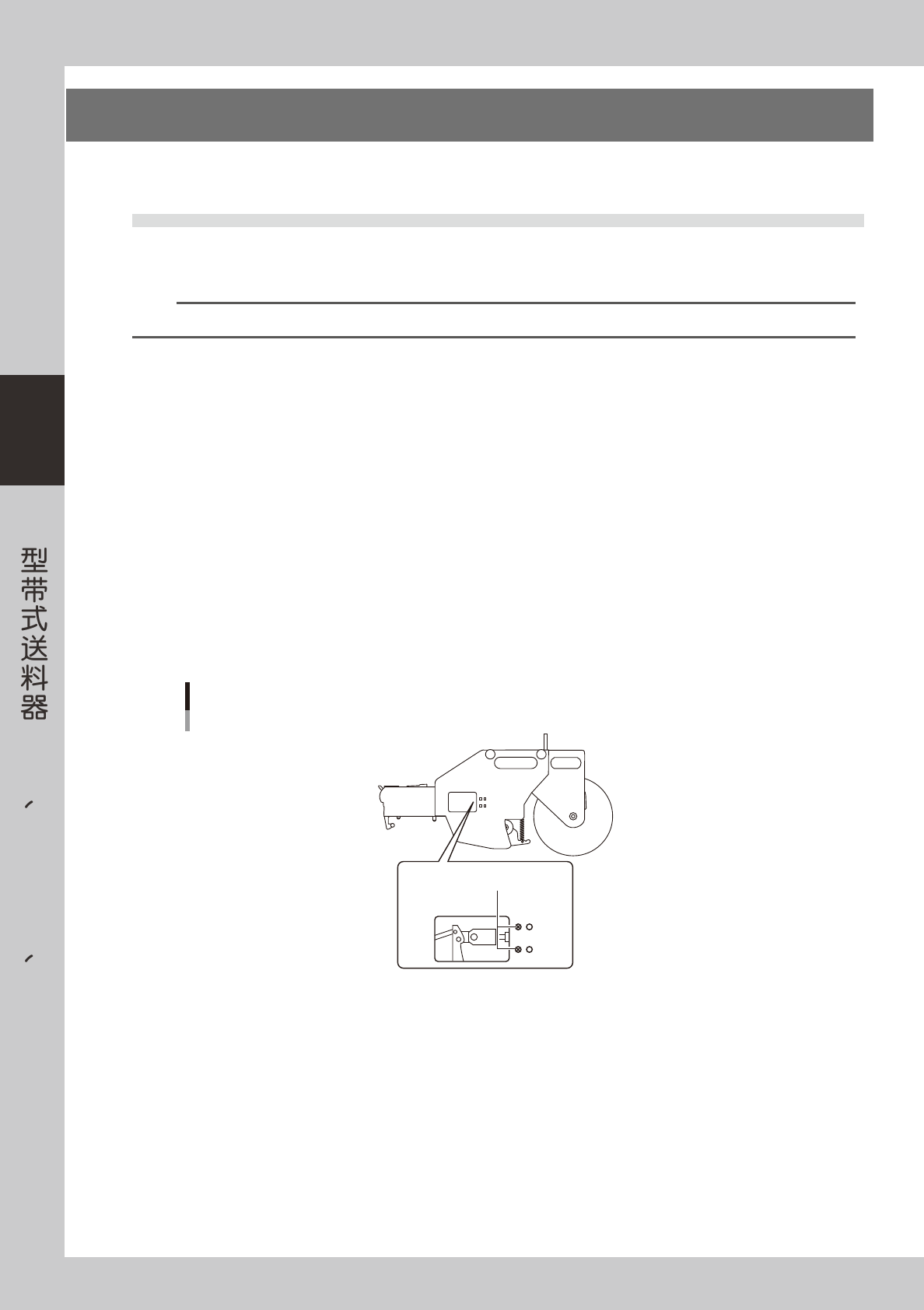

3.送料器的组装
初次使用带式送料器时，必须进行组装。
1
安装料带盘支架。
在带式送料器机体上，安装料带盘支架。此时，需将料带剩余量指示器置于上侧。
2
固定料带盘支架。
用附属的 2 颗螺钉 , 将料带盘支架固定在带式送料器机体上。
带式送料器的组装
指示器
料带盘支架
带式送料器机体
8mm
65301-90-00
n
要点
使用料带拼接夹具时，切勿用螺钉固定。
3-4
3
FV (8mm 8mm1005 12mm)

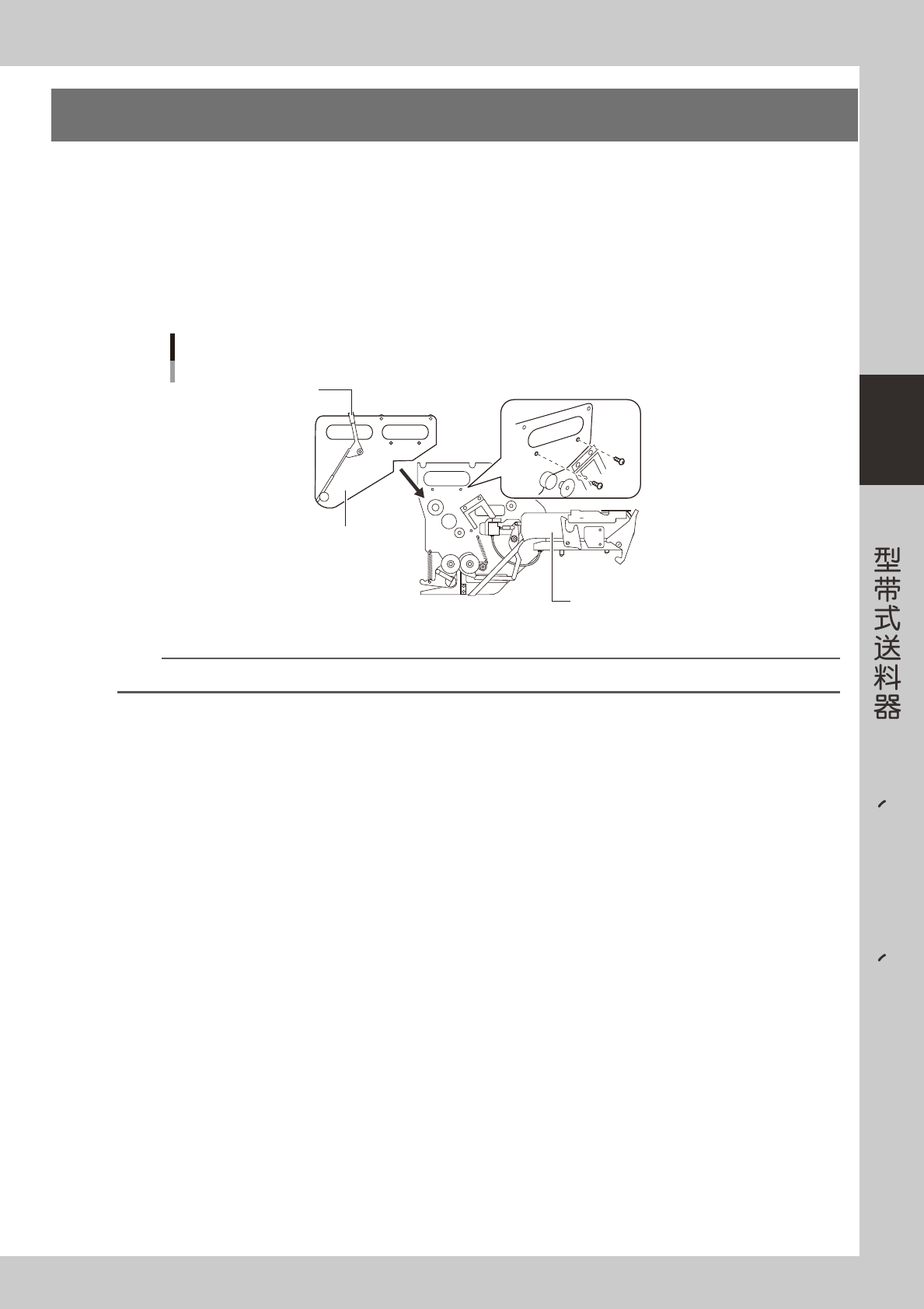

4.送料器的准备
为了使带式送料器能够准确地供给元件，使用之前必须准备并调整好送料器。
4.1 传送间距的调节
根据带式元件的种类不同，传送间距会相应不同。因此，带式送料器的传送间距必须与元件间距相一致。带式送
料器可以通过调节气缸的安装位置，调节元件的传送间距。
n
要点
8mm1005 以及 8mm D、E 带式送料器的传送间距不用调整。
■12mm
1
卸下气缸。
拧松带式送料器背面的气缸安装螺钉，卸下气缸。
2
调节传送间距。
调整 2 颗螺钉的安装位置，使传送间距达到需要的间距。
螺钉孔处的数值，表示实际的传送间距 (mm)。
3
固定气缸。
拧紧螺钉固定气缸。
4
确认运行动作。
用手操作气缸，确认运行是否正常。
8 4
12mm带式送料器传送间距的调节
气缸安装螺钉
65302-90-00
