3-6 3 FV (8mm 8mm1005 12mm) n 要点 8mm D、E 的盖带使用粘性带时，按下图所示将粘贴面朝上安装。 导轨 8mm、8mm1005 带式送料器 使用粘性带时 粘贴面 65306-90-00 12mm带式送料器 ∼ : 基带 a c : 盖带 ∼ F F A A a b C c D E 65307-90-00 盖带穿过料带导轨的切口部后折回。 盖带的折回 盖带 切口部 65308-90-00

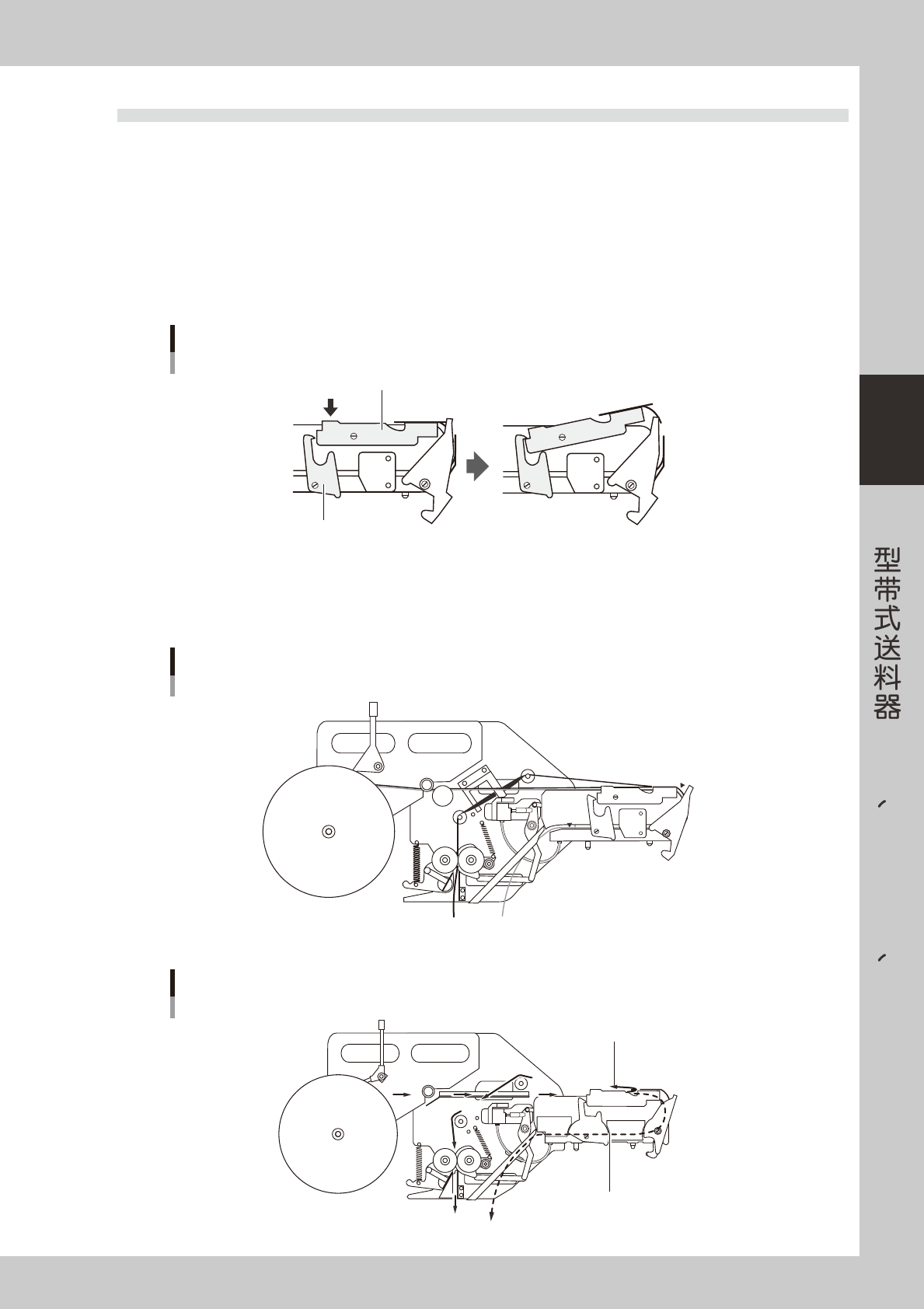

3-5
3
FV (8mm 8mm1005 12mm)
4.2 料带的安装
按照下列步骤，将料带装入带式送料器。
1
剥离盖带。
料带由装有电子元件的「基带」和覆盖在元件上面的「盖带」2 层组成，先剥离「盖带」。
2
使料带导轨翘起。
按压料带导轨直至被导轨锁定杆锁定为止。
由导轨锁定杆保持料带导轨的翘起状态。
料带导轨
按下
料带导轨
导轨锁定杆
65303-90-00
3
将料带装入送料器。
按以下各带式送料器的料带安装路径图安装料带。料带安装路径根据带式送料器的种类不同而不同。
FV型带式送料器
8mm、8mm1005
∶ 盖带
∼
E A
∼
∶ 基带
a c
A
B
a
b
C
c
D
E
65304-90-00
8mm D、E带式送料器
盖带
基带
65305-90-00

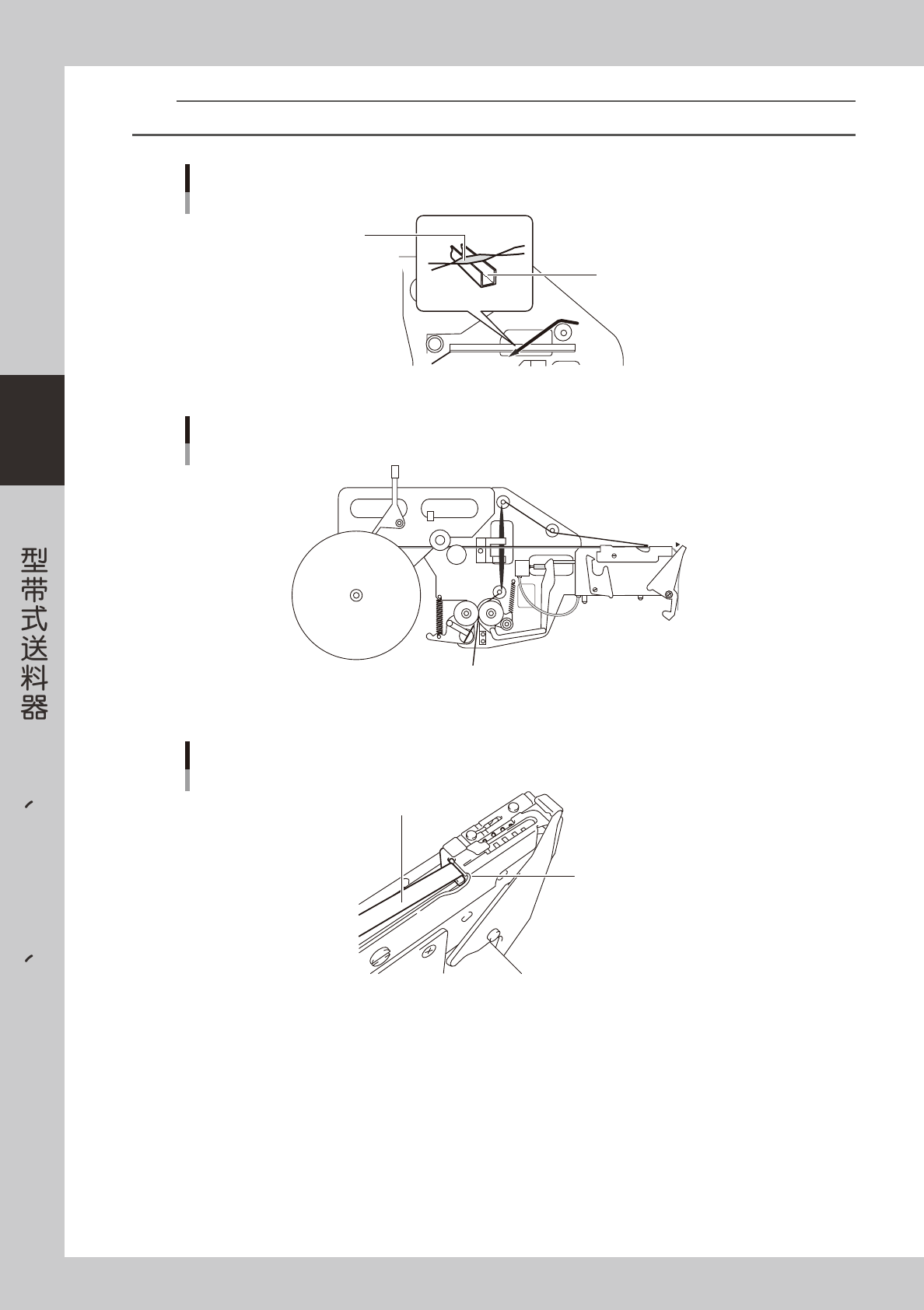

3-6
3
FV (8mm 8mm1005 12mm)
n
要点
8mm D、E 的盖带使用粘性带时，按下图所示将粘贴面朝上安装。
导轨
8mm、8mm1005
带式送料器
使用粘性带时
粘贴面
65306-90-00
12mm带式送料器
∼
: 基带
a c
: 盖带
∼
F
F
A
A
a
b
C
c
D
E
65307-90-00
盖带穿过料带导轨的切口部后折回。
盖带的折回
盖带
切口部
65308-90-00

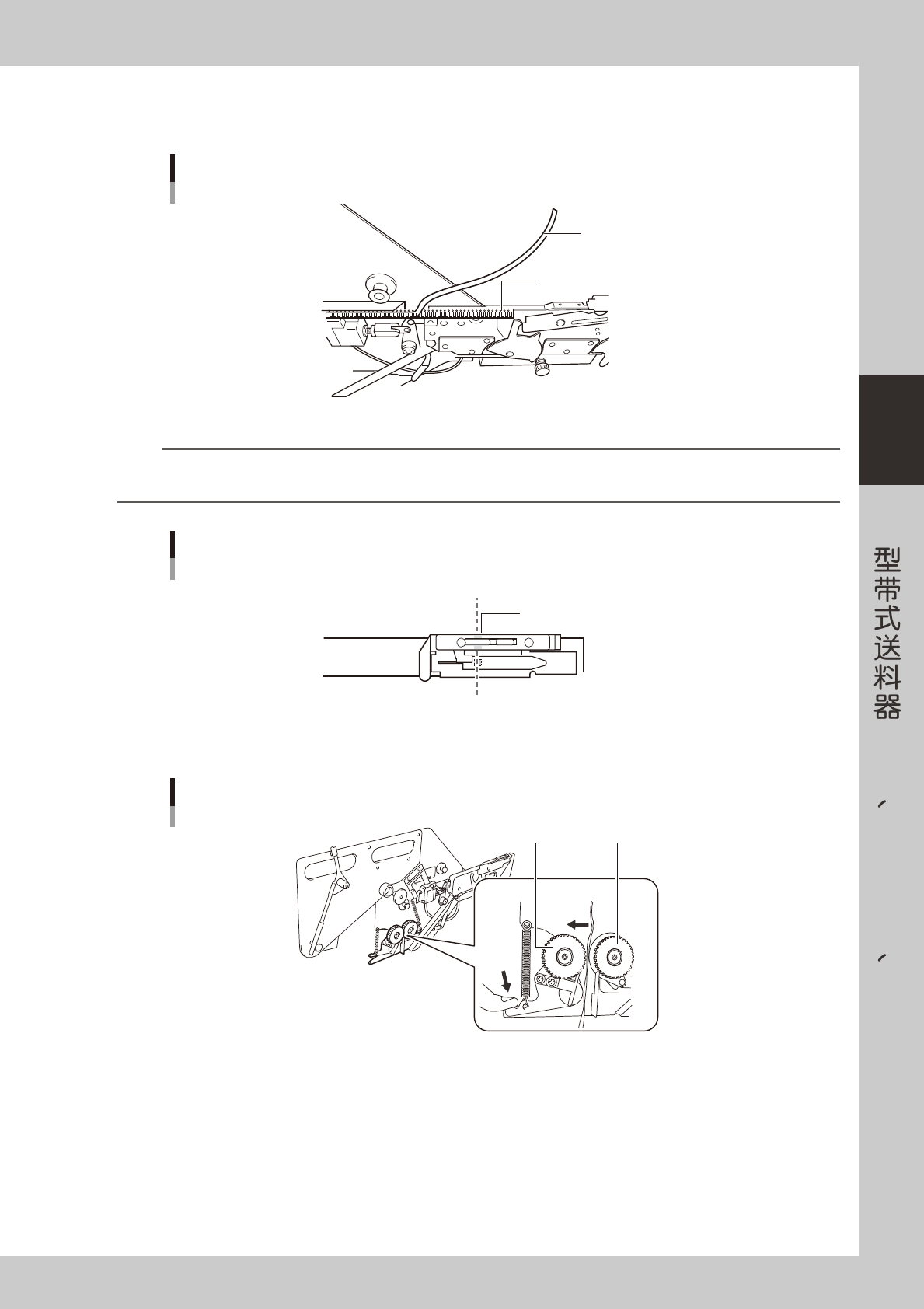

3-7
3
FV (8mm 8mm1005 12mm)
安装基带时，务必将导带孔扣在料带传送齿轮上。
12mm 带式送料器的传送间距设置为 8mm 时，必须使电子元件的中心对准吸附位置。
料带的剪除
仅限
8mmD、E
盖带
基带
65309-90-00
n
要点
安装 8mm D、E 料带时，剪切务必使盖带留得稍长，基带留得稍短。将基带的前端插入至滑板开关之下，放下滑板开关，边使送
料器作动边找出可咬合的位置。
料带吸附位置
吸附位置
下凹处
65310-90-00
按压压接滚轮组件的弹力杆，将盖带夹入驱动滚轮组件与压接滚轮组件之间。
驱动滚轮组件与压接滚轮组件
驱动滚轮组件压接滚轮组件
65311-90-00
