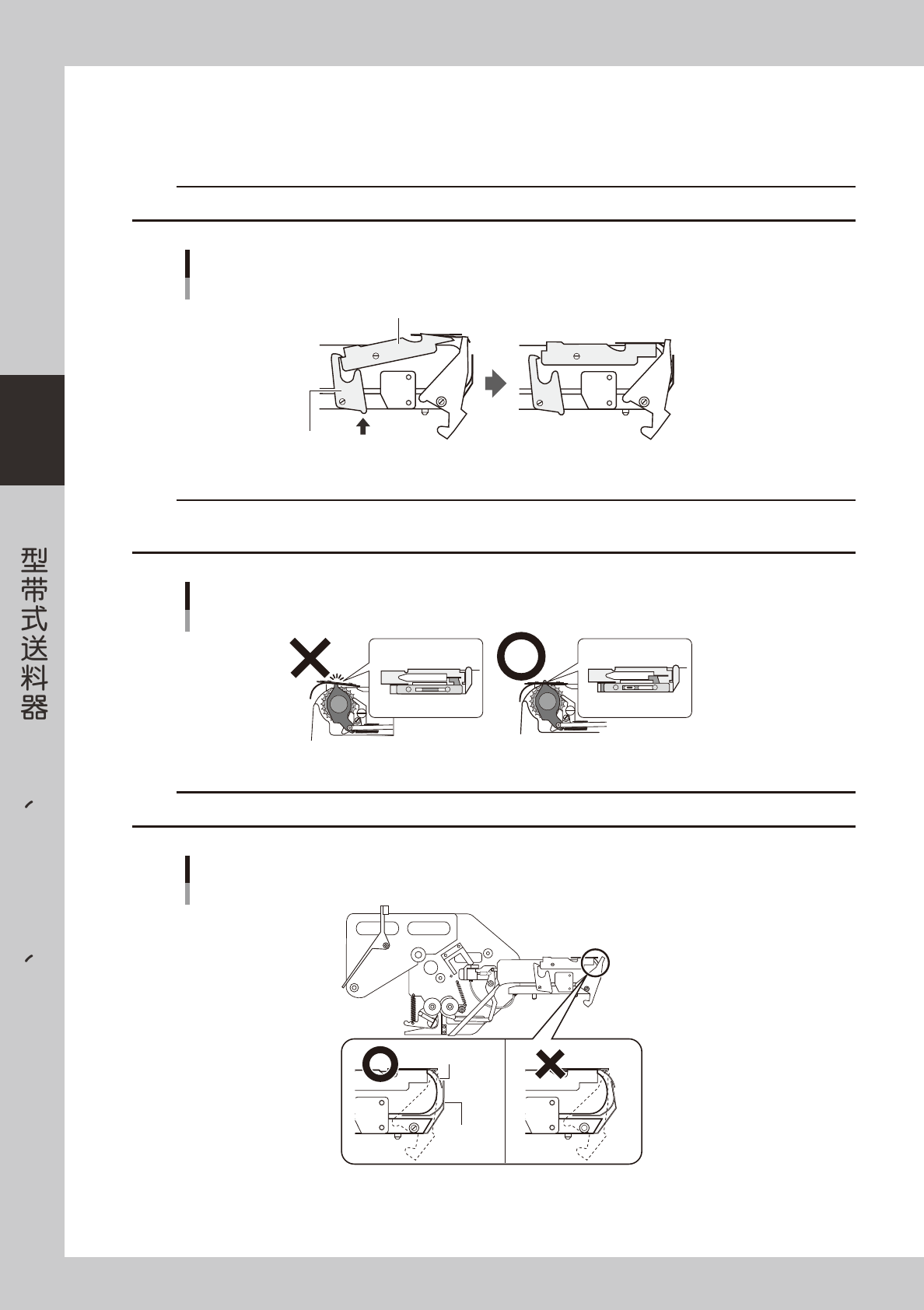

安装料带导轨。
装入料带后松开导轨锁定杆放下料带导轨。将料带导轨的滑板开关移至前侧 ( 关闭状态 )，慢慢放下料带
导轨。
c
注意
放下料带导轨时，必须用手护着料带导轨慢慢地放下。如果不护着放下，有可能会损伤滑板开关部。
料带导轨
按
导轨锁定杆
料带导轨
65312-90-00
c
注意
如滑板开关在后侧状态 ( 打开状态 ) 放下料带导轨，驱动滑板开关用把手会碰到滑板而使其变形。如滑板变形会引起动态阻力增大，
造成元件传送不良。( 除 8mmD、E 以外 )
滑板开关部
65313-90-00
c
注意
务必使料带导轨前端插入下方导轨内侧。如在下方导轨外侧则会造成料带传送不良。
料带导轨前端和下方导轨
仅限
8mm
下方导轨
料带导轨前端
65314-90-00
3-9
3
FV (8mm 8mm1005 12mm)
4.3 盖带剥离力的调节
■8mm、8mm1005、12mm
料带的盖带和基带由粘接剂粘贴。凸型基带等的粘贴力较弱，将弹簧挂在下侧的支柱上，可以减弱剥离力度。
盖带剥离力的调节
8mm、8mm1005、12mm
下侧 剥离力弱
弹簧
上侧 剥离力强
支柱
65315-90-00
■8mmD、E
调节方法与 8mm 相同。可以在上、中、下 3 处调节。
盖带剥离力的调节
8mm D、E
下侧 剥离力弱
上侧 剥离力强
中间 剥离力中
65316-90-00
3-10
3
FV (8mm 8mm1005 12mm)
4.4 压接滚轮组件压接力的调节
以下，介绍调节压接滚轮组件按压驱动滚轮组件的压力 ( 夹持盖带的力度 )。
如盖带被按压后粘贴在滚轮部时，需将弹簧挂在中间支柱或下侧支柱上以减小压力。
压接滚轮组件压接力的调节
仅限
8mmD、E
上侧 剥离力强
中间 剥离力中
下侧 剥离力弱
65317-90-00
