3-15 3 FV (8mm 8mm1005 12mm) 6 设置「送料器类型」 。 选择「E送料器类型」并双击输入栏，从下拉框的送料器类型 (8mm、8mm1005、12mm 凸型载带、12mm 长间距 ) 中选择相应的送料器类型。 如更改了元件供给形态，送料器类型也会随之更改，必须重新设置。 元件数据画面 送料器类型 「E 送料器类型」 66305-90-10
3-14
3
FV (8mm 8mm1005 12mm)
3
打开元件数据画面，选择元件。
点击按钮区域的 [ 元件 ] 按钮，打开元件数据画面，从画面上部的元件列表中选择相应的元件。

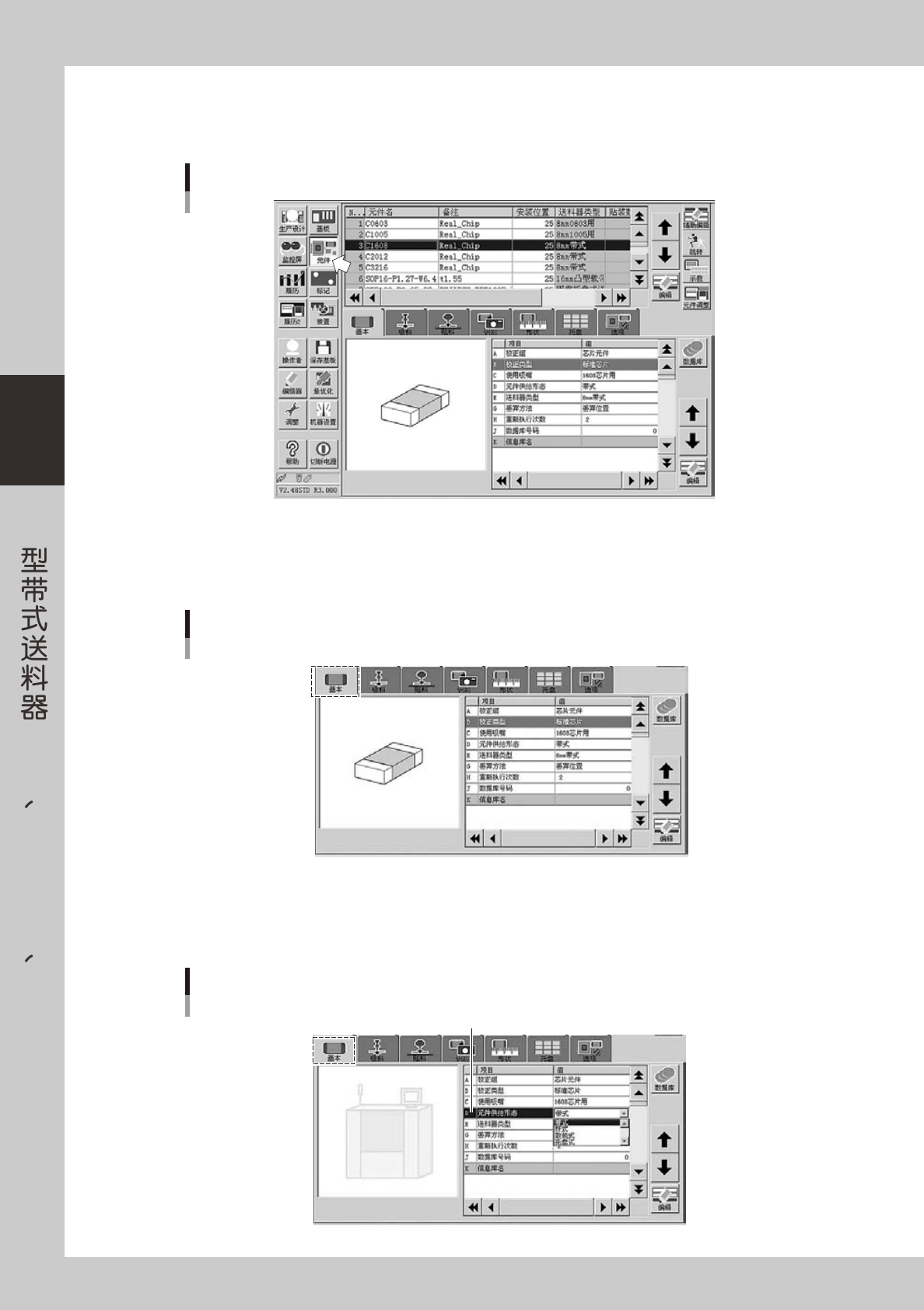

元件数据画面
66302-90-10
4
选择基本信息画面。
点击「基本」选项卡选择基本信息画面。
元件数据画面
基本选项卡
66303-90-10
5
设置「元件供给形态」。
选择「D元件供给形态」并双击输入栏，从下拉框「带式、杆式、散装式、托盘式」中选择「带式」。
元件数据画面
元件供给形态
「D 元件供给形态」
66304-90-10
3-15
3
FV (8mm 8mm1005 12mm)
6
设置「送料器类型」。
选择「E送料器类型」并双击输入栏，从下拉框的送料器类型 (8mm、8mm1005、12mm 凸型载带、12mm
长间距 ) 中选择相应的送料器类型。
如更改了元件供给形态，送料器类型也会随之更改，必须重新设置。

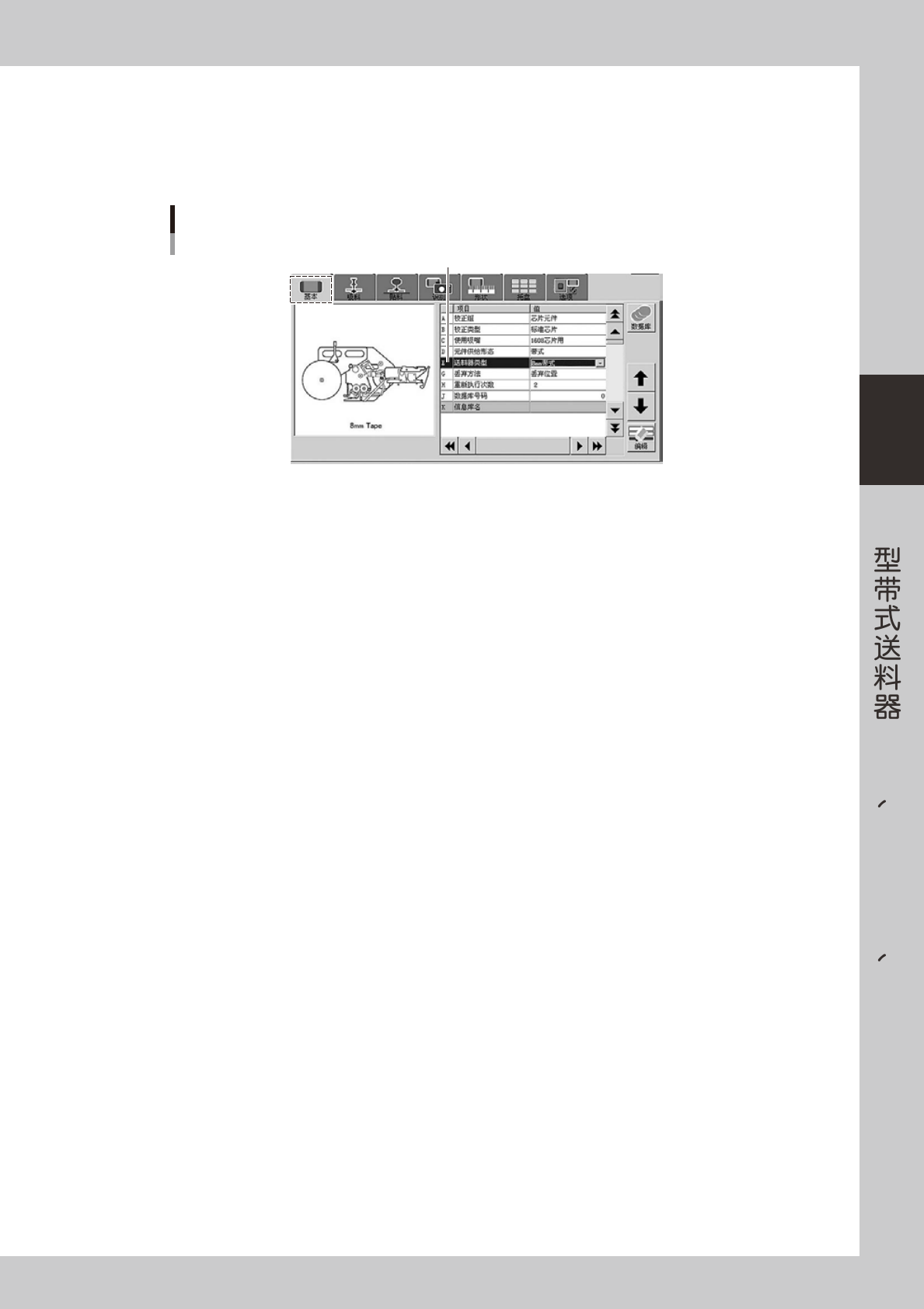

元件数据画面
送料器类型
「E 送料器类型」
66305-90-10
3-16
3
FV (8mm 8mm1005 12mm)
4.6.2 确认运行动作
将送料器安装在贴片机之后，必须确认运行动作是否正常。
1
打开送料器画面。
点击「装置」按钮选择「送料器」选项卡，打开送料器画面。

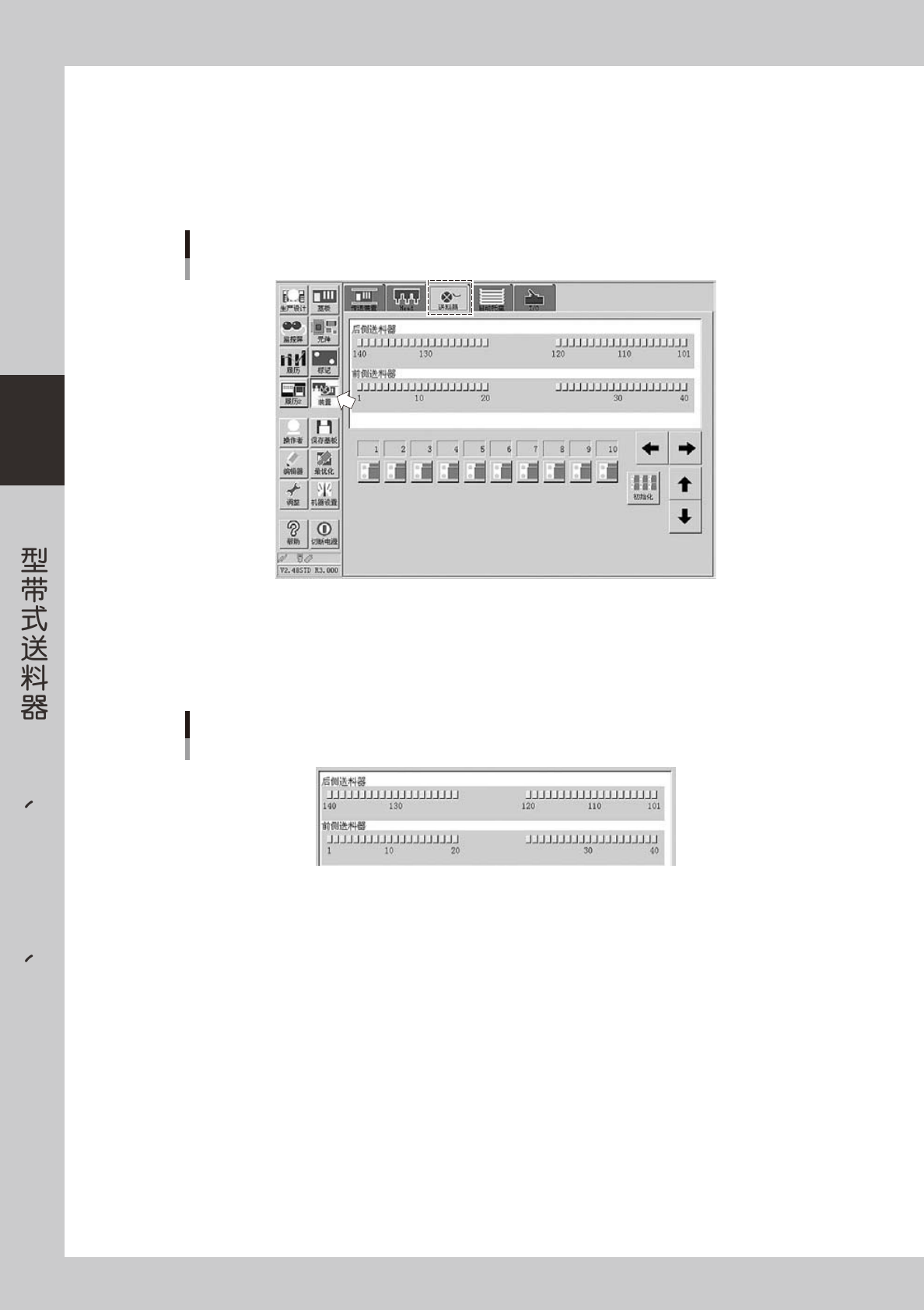

送料器画面
66306-90-10
2
选择送料器。
点击或移动光标，选择画面上部显示的前侧送料器架 (No.1 〜 ) 和后侧送料器架 (No.101 〜 ) 中想要驱动
的带式送料器所在送料器架的相应号码。
送料器画面
选择送料器
66307-90-10
