3-18
3
FV (8mm 8mm1005 12mm)
5.日常点检与保养
为了使带式送料器经久耐用，必须定期进行点检和保养。
5.1 日常点检
在使用带式送料器之前，务必点检以下的相关项目。
■ 点检项目
状况 对策
锁定杆是否松动 参阅保养手册
料带导轨是否松动 参阅「5.2 料带导轨的清洁」
螺钉等是否松动 将螺钉等拧紧
是否有变形、损坏的零部件 修理、更换
是否有零部件丢失 修理、更换
c
注意
点检机械零部件，务必在关闭电源之后进行。
3-19
3
FV (8mm 8mm1005 12mm)
5.2 料带导轨的清洁
料带导轨与送料器机架之间的间隙中，如掉入电子元件等尘屑，会引起料带导轨浮起，滑板开关部变形，导致元
件吸附位置发生偏移。如发生此类现象，必须按下列步骤清洁料带导轨。
1
拆下料带导轨。
从送料器机架上方拧松固定料带导轨轴的固定螺钉，拆下料带导轨和导轨轴。如难以拆卸，可以用螺丝刀
转动料带导轨轴拆卸。
2
进行清洁。
清除料带导轨和送料器机架之间的尘屑。
3
确认滑板开关部的动作状态。
确认滑板开关部是否由本身的重量而下滑。如有被卡住或滑动沉重时，需及时更换新的料带导轨。
4
安装料带导轨。
按拆卸时相反的步骤将料带导轨和导轨轴安装在送料器机架上。用一字螺丝刀将导轨轴按逆时针方向旋转
180 度，给料带导轨施加张力。在此状态下拧紧料带导轨轴的固定螺钉，固定料带导轨轴。并确认料带导
轨和送料器机架之间没有缝隙。

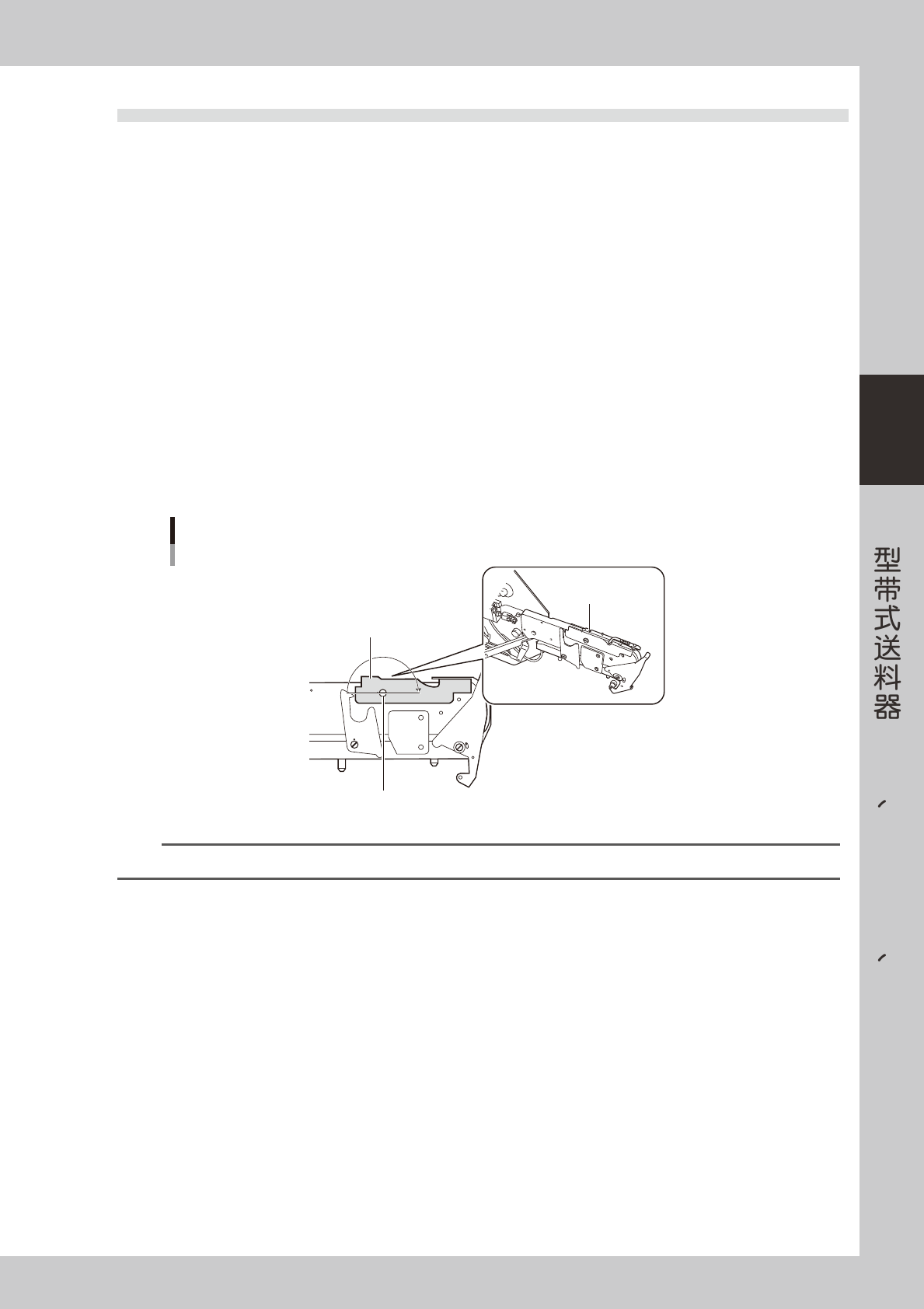

料带导轨的安装
料带导轨
固定螺钉
180
度
料带导轨轴
65324-90-00
参考
参阅第 2 章 CL 型带式送料器的「3.2 料带导轨的清洁」。
3-20
3
FV (8mm 8mm1005 12mm)
5.3 导轨锁定杆的清洁
导轨锁定杆与送料器机架的缝隙中，如掉入电子元件等尘屑，会导致无法锁定料带导轨。
此时，需按下述步骤清洁导轨锁定杆。
1
拆下导轨锁定杆。
从送料器机架上方拧松固定导轨锁定杆轴的固定螺钉，拆下导轨锁定杆和轴。难以拆卸时，可以用螺丝刀
转动导轨锁定杆轴拆卸。
2
进行清洁。
清除导轨锁定杆和送料器机架之间的尘屑。
3
安装导轨锁定杆。
按拆卸时相反的步骤将导轨锁定杆和轴安装在送料器机架上。用一字螺丝刀将导轨锁定杆按顺时针方向转
动 45 度，给导轨锁定杆施加张力。在此状态下拧紧导轨锁定杆轴的固定螺钉，固定导轨锁定杆轴。并确
认导轨锁定杆和送料器机架之间没有缝隙。

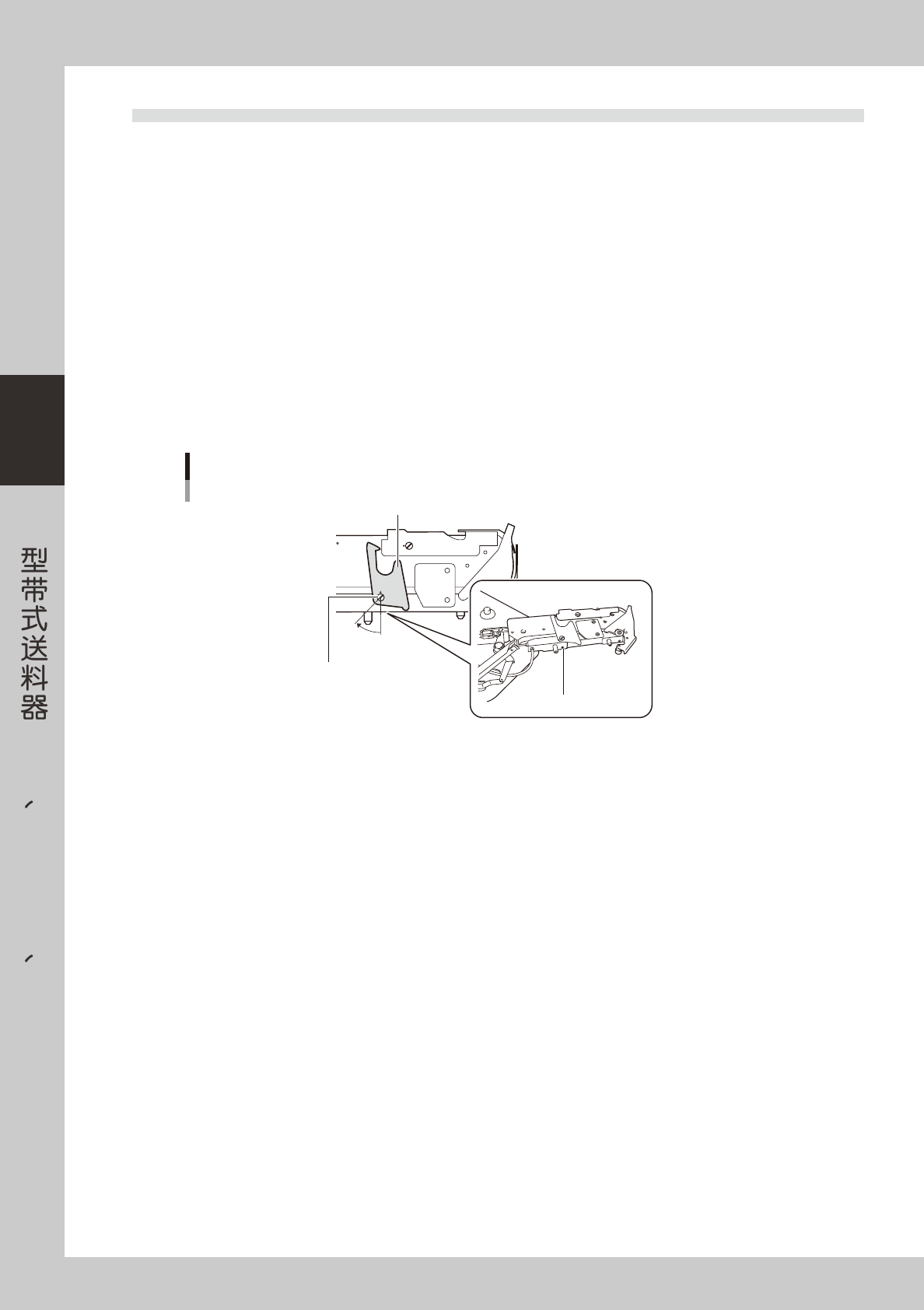

导轨锁定杆的清洁
导轨锁定杆
固定螺钉
45
度
导轨锁定杆轴
65325-90-00
