Ｒｅｖ．1.00 安装要领书 9 ４． 调整左右方向的水平。 把水平仪设 定为实线状态， 上下调整调节器 ① ④ 、 ②③ ， 调整为包装内装的水平 设定表值 ±1 刻度以内。 ５． 反复 3 、 4 的作业，把底条安装面 向的水平调整为规格以内。 （ 使用的水平仪 １Ｄｉｖ＝０．０５ｍｍ／Ｍ） 图 4-1-2 U 水平仪 底条 F U 底条 S U 底条 R
Ｒｅｖ．1.00
安装要领书
4. 基板传送高度和水平的调整
4-1. 水平调整
１． 拧松调节器的带六角孔螺栓(3 个)。
（确认调节器脚应可以自由移动。）

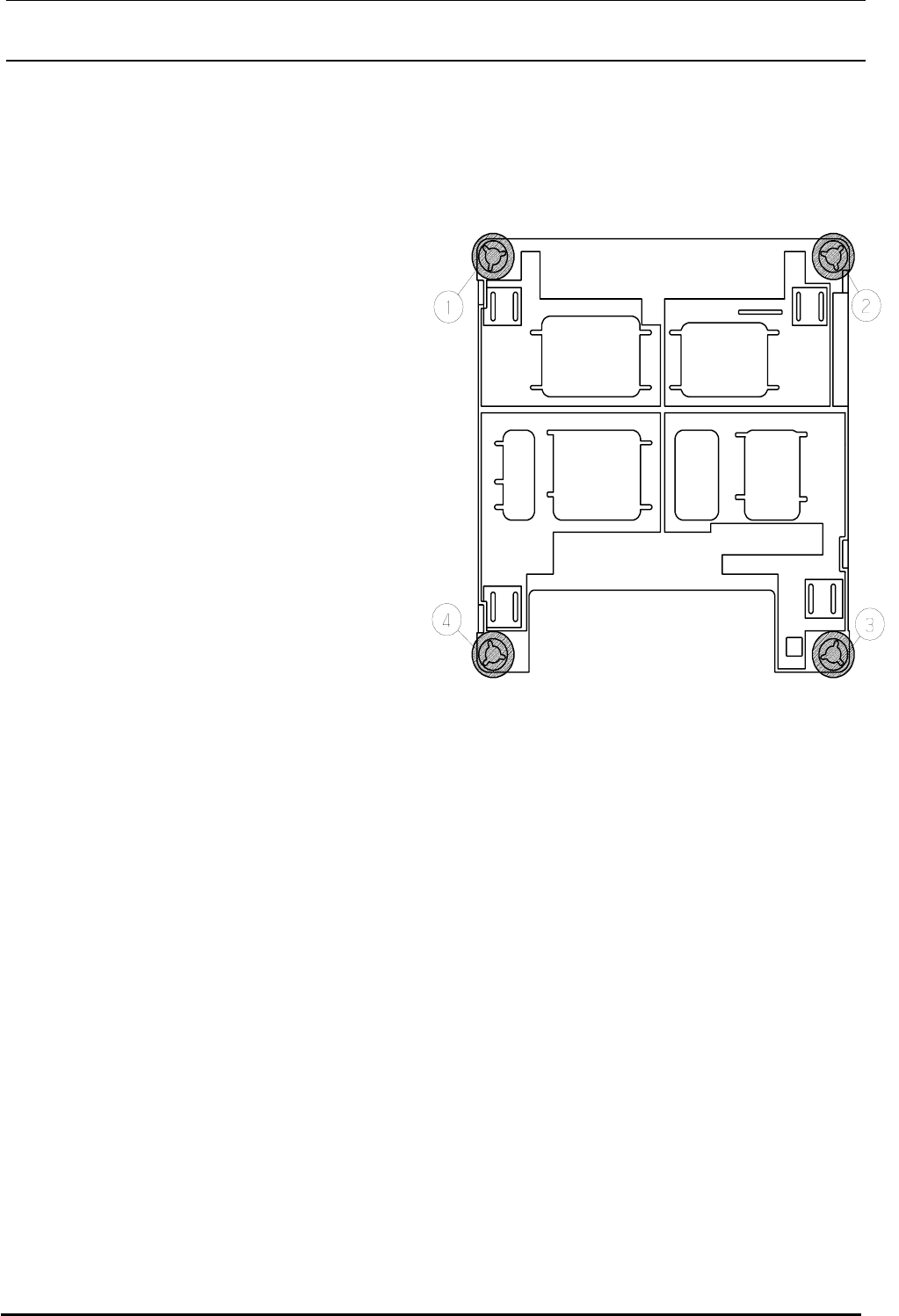

从下放看主机
图 4-1-1
２． 按①→③→②→④→①→的顺序可
以很容易地提升调节器的高度。
３． 调整前后方向的水平。把水平仪设定
成点线状态，然后上下调节调节器①
②、③④，调整为包装中装的水平设
定表值±1 的刻度以内。
※仅在基板尺寸 L 时，把左侧的水平仪
放在调节器板 L 上。(参照图 4-1-3)
传送高度
国内规格：Ｈ＝９００ｍｍ
出口规格：Ｈ＝９５０ｍｍ
8
Ｒｅｖ．1.00
安装要领书
9

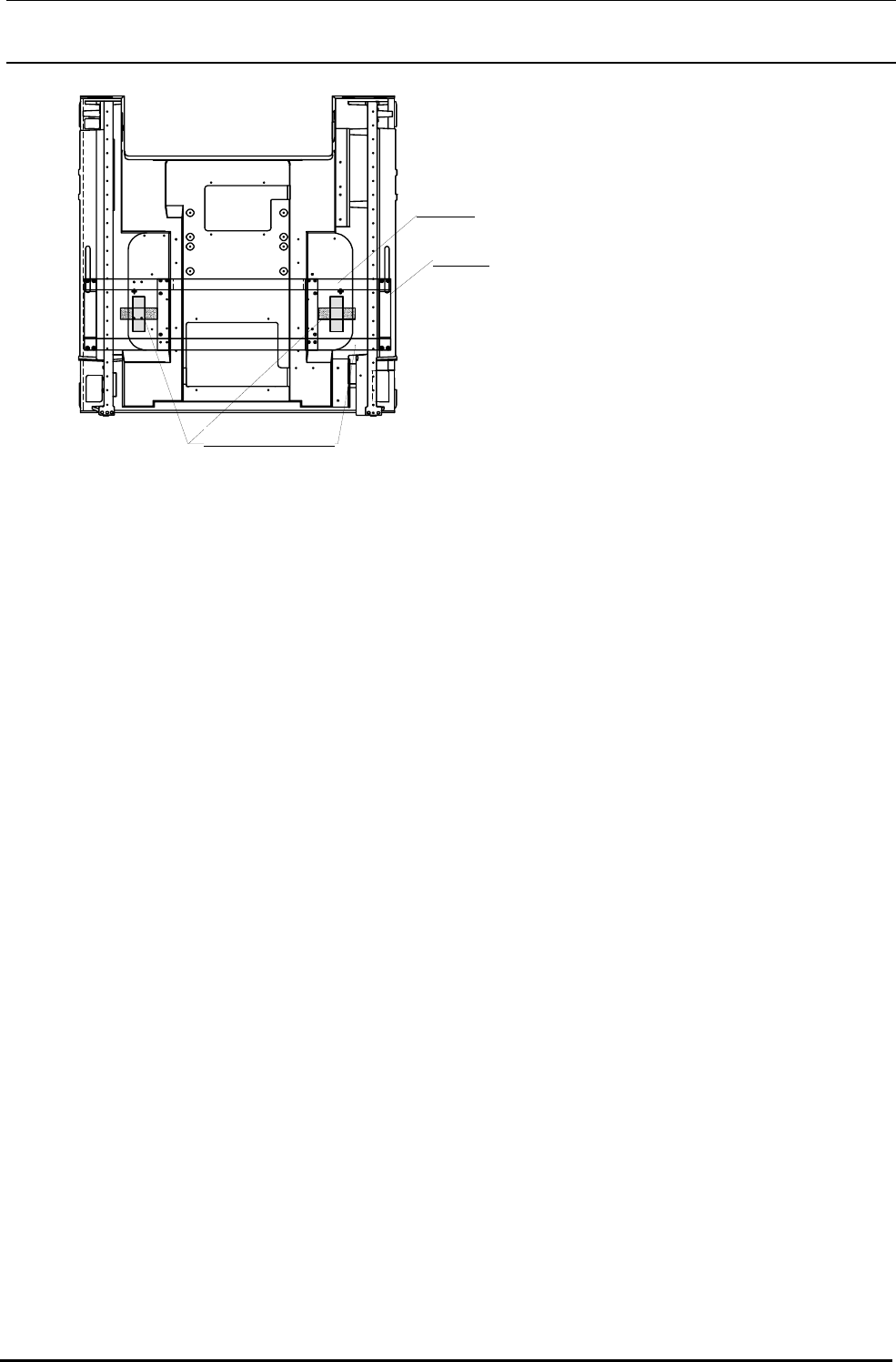

４． 调整左右方向的水平。把水平仪设
定为实线状态，上下调整调节器①
④、②③，调整为包装内装的水平
设定表值±1 刻度以内。
５． 反复 3、4 的作业，把底条安装面
向的水平调整为规格以内。
（使用的水平仪１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
图 4-1-2
U水平仪 底条
F
U底条S
U底条R
Ｒｅｖ．1.00
安装要领书
10
６． 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
７．固定调节器的六角孔螺栓 A(3 根)。

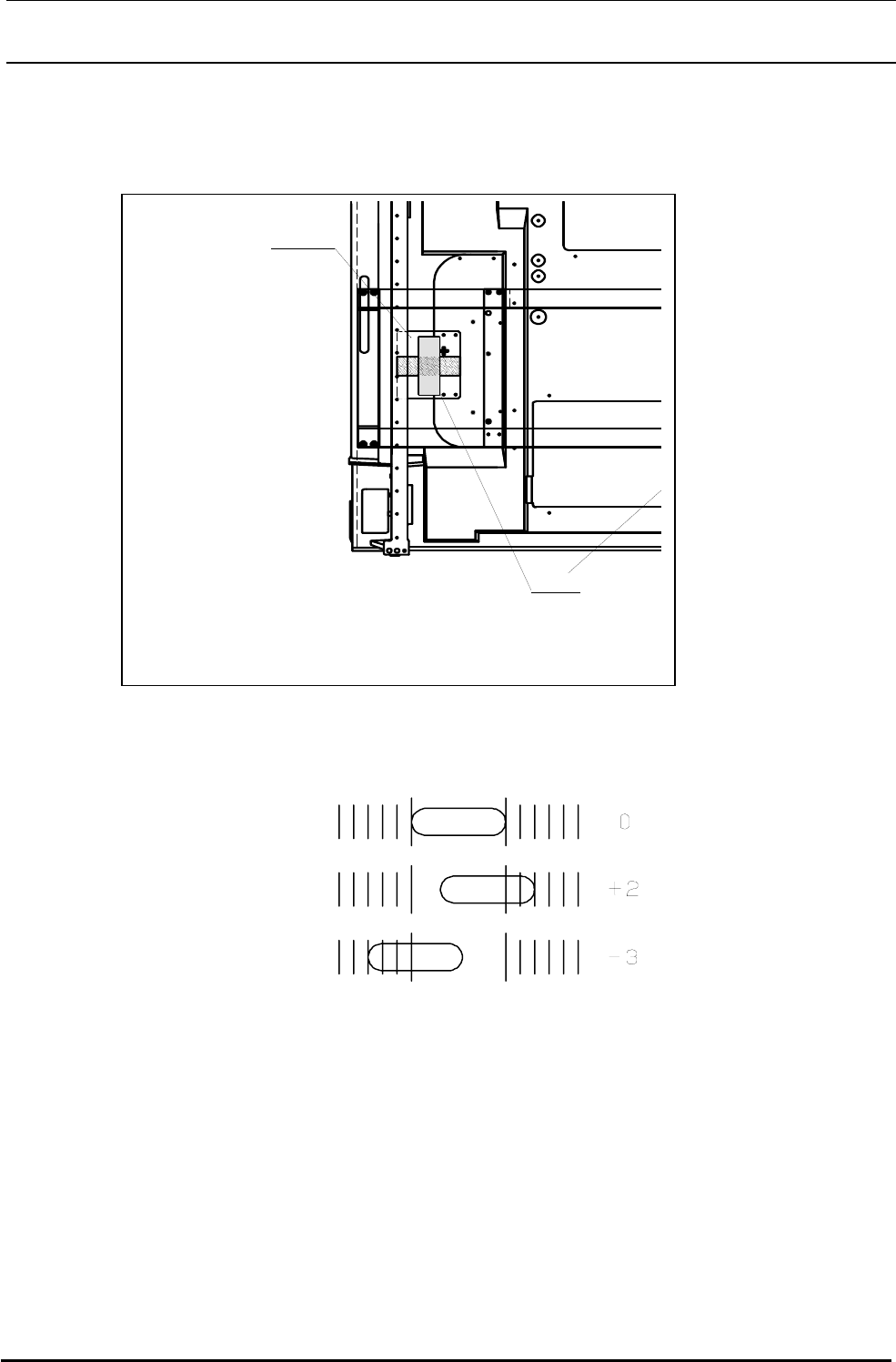

图 4-1-4
图 4-1-3
调节板 L
水平仪
水平仪刻度(设定值)的看法
