PTS-XPFL-02JE - 第128页
19 2 3 4 5 6 9 18 8 7 1 13 14 15 25 16 11 12 21 20 24 23 22 10 17 26 27 15.1 AGGGK9003 128 PTS-XPFL-02JE
WASTE TAPE DUCT
残テープダクト AGGPQ9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGPQ0012 2 DUCT ダクト FE
2 GGPQ0021 2 BKT ＢＫＴ FE
3 GGPQ0031 2 BKT ＢＫＴ FE
4 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
5 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
6 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
7 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
8 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
9 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
127
PTS-XPFL-02JE
19
2
3
4
5
6
9
18
8
7
1
13
14
15
25
16
11
12
21
20
24
23
22
10
17
26
27
15.1
AGGGK9003
128
PTS-XPFL-02JE

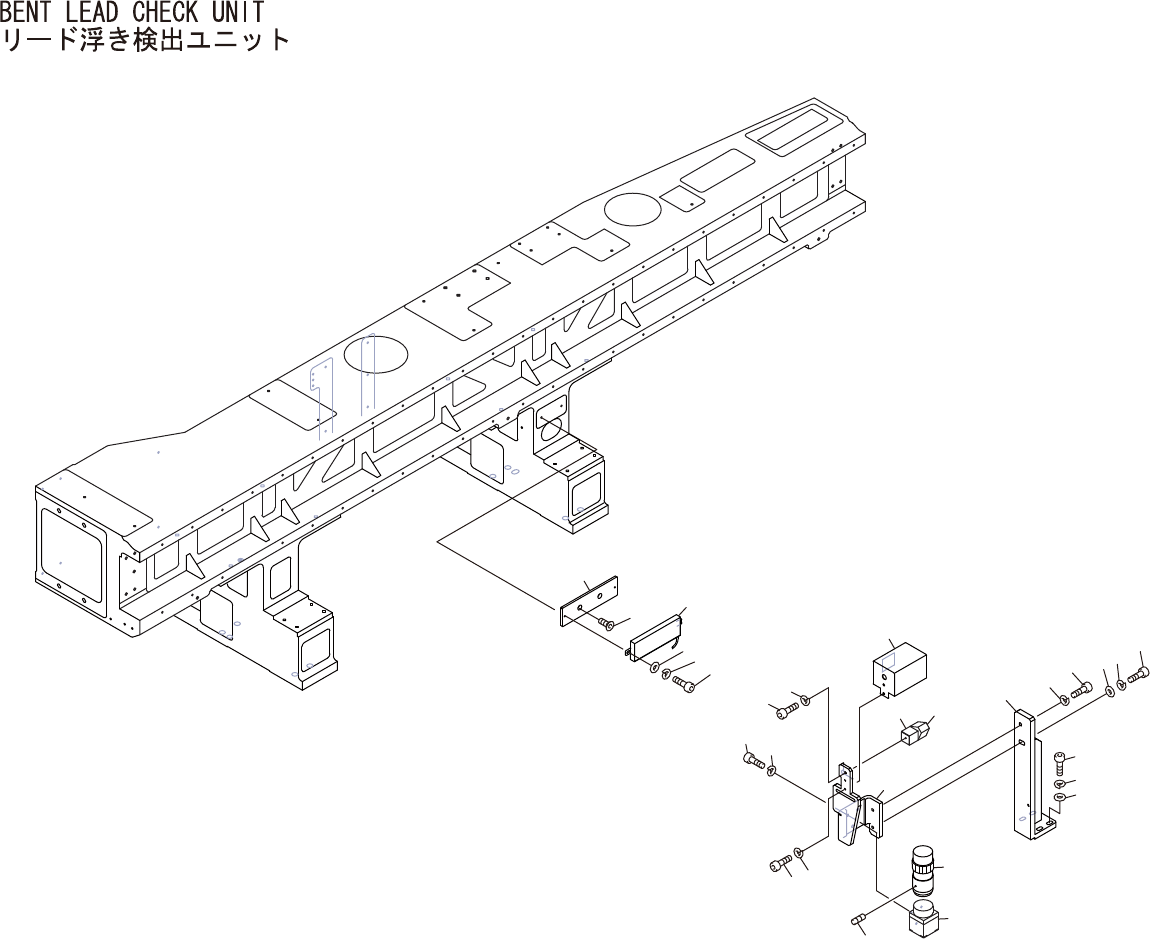

BENT LEAD CHECK UNIT
リード浮き検出ユニット AGGGK9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGGK0040 1 PLATE プレート FE
2 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
3 DEGK3060 1 LAMP, LED ランプ ＬＥＤ OT
4 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
5 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
6 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
7 GGGK0060 1 COVER, PROTECTIVE カバー 保護 FE
8 GGGK0050 1 BLOCK ブロック FE
9 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
10 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
12 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 H3242K 1 PRISM プリズム 1410003 OT
14 GGGK0072 1 BKT ＢＫＴ FE
15 R40295 1 LENS UNIT レンズユニット 1A1HB OT
15.1 N4016A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M02X002 ｸﾎﾞﾐｻｷ FE
16 AGFEN3304 1 CAMERA, CCD カメラ ＣＣＤ OT
17 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
18 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 GGGK0022 1 BKT ＢＫＴ FE
20 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
21 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
22 H5302A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
23 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
24 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
25 H5302A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
26 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
27 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
129
PTS-XPFL-02JE
