PTS-XPFL-02JE - 第153页

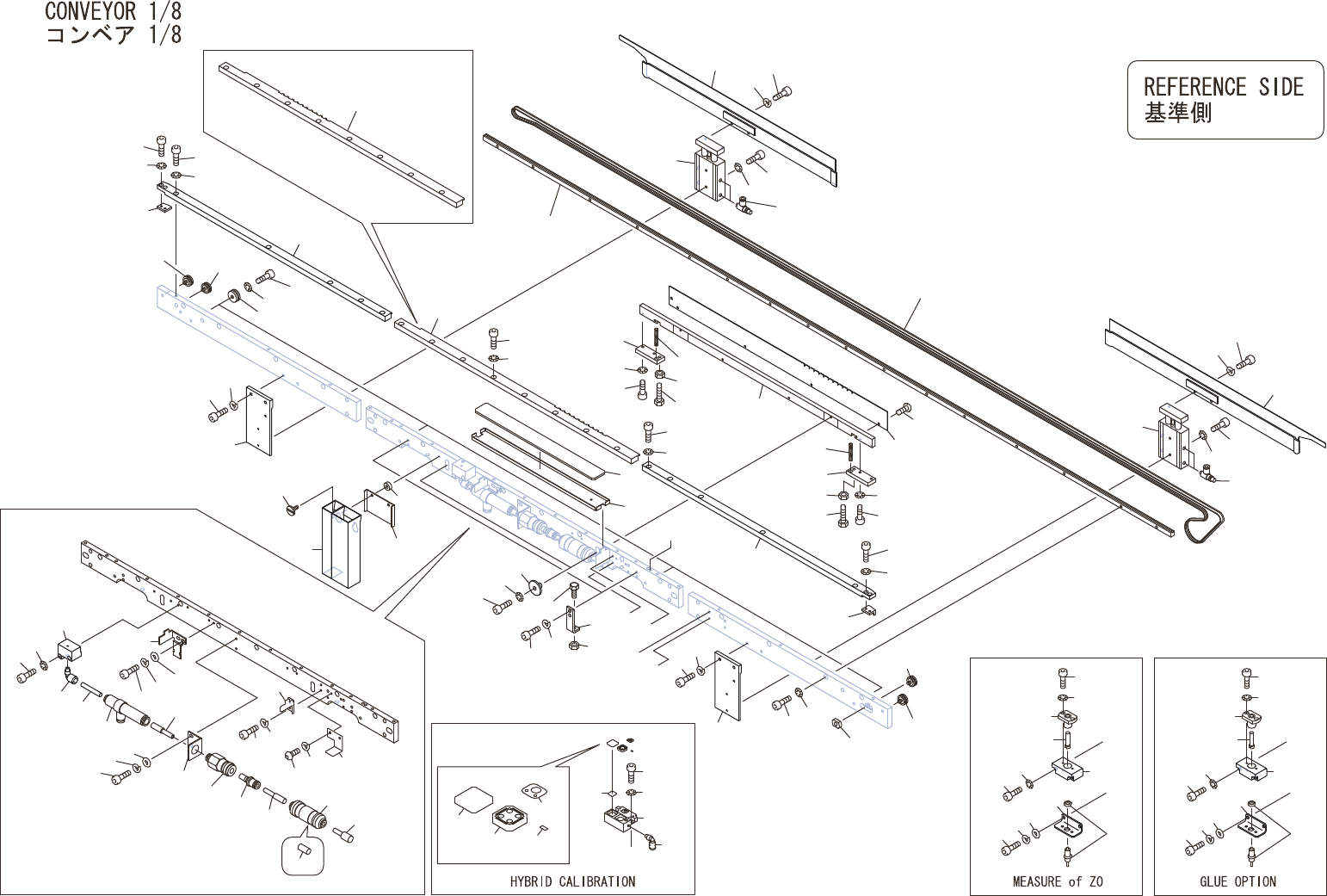

CONVEYOR 1/8 コンベア 1/8 AGGQC9004 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGQC2254 1 BLOCK ブロック PL 2 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE 3 W1010A 2 …

100%1 / 295
REVERSE FLOW
AA
BB
AA
BB
CC
CC
DD
EE
DD
EE
24
25
46
75
79
82
34
26
73
89
27
86
77
36
30
81
48
84
2
11
12
20
23
13
18
14
13
15
17
19
8
9
5
4
61
62
49
50
52
31
63
53
71
51
56
60
59
58
55
33
72
70
65
68
67
64
46
75
78
48
74
41
39
37
37
43
38
70
78
80
76
81
80
77
76
66
85
69
32
35
28
29
40
47
54
57
47
83
1
3
6
7
10
22
21
87
88
87
88
74.1
43.1
38.1
45
90
91
92
93
94
95
96
97
98
99
100
101
107
108
105
106
109
111
110
112
113
16
16.1
16.2
11.1
120
121
122
123
124
125
126
127
128
129
130
131
AGGQC9004
152
PTS-XPFL-02JE
CONVEYOR 1/8
コンベア 1/8 AGGQC9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGQC2254 1 BLOCK ブロック PL
2 H5280A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X020 FE
3 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
4 GGQC2260 1 BKT ＢＫＴ FE
5 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
6 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
7 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
8 GGQC2071 1 BKT ＢＫＴ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
11 Y3079R 1 UNION, ELBOW ユニオン　エルボ KQ2L06-M6 OT
11.1 N2033X 1 NIPPLE ニップル KQ2N06-99 OT
12 A4002N 1 EJECTOR エジェクタ VRL50-060608 OT
13 N2033W 2 NIPPLE ニップル KQ2N06-08 OT
14 S5026M 1 SOCKET ソケット KK3S-06E OT
15 H31280 1 PLUG プラグ KK3P-06H OT
16 GGQC2420 1 HOLDER 受け FE
16.1 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X005 FE
16.2 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
17 H30268 1 FILTER フィルタ ZFC200-08 OT
18 A40905 1 ELEMENT エレメント I-63S-A OT
19 S1059M 1 SILENCER サイレンサ AN203-KM08 OT
20 GGQC2270 1 BKT ＢＫＴ FE
21 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
22 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
23 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
24 DEQC0360 1 GUIDE ガイド FE
25 DEQC0350 1 GUIDE ガイド FE
26 GGQC1301 1 GUIDE, BOARD ガイド　基板 FE
27 H5273T 2 BOLT, HEX SOCKET ボルト　六角穴 M03X004 FE
28 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
29 H5288A 5 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
30 W1011A 5 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
31 GGQC1312 1 RETAINER, RAIL 押え　レール FE
32 H5288A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
33 W1011A 8 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
34 GGQC1002 1 GUIDE, BOARD ガイド　基板 FE
35 H5288A 5 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
153
PTS-XPFL-02JE
CONVEYOR 1/8
コンベア 1/8 AGGQC9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 W1011A 5 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
37 ADBPP8011 2 PULLEY プーリ OT
38 AA93101 1 PULLEY プーリ OT
38.1 AGGQC8080 1 PULLEY プーリ OT Thin panel option
39 DEQC0340 4 GUIDE, SIDE ガイド　サイド FE
40 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
41 W1011A 4 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
43 AA45L01 1 PULLEY プーリ OT
43.1 AGGQC8071 1 PULLEY プーリ OT Thin panel option
45 N10790 1 NUT, SQUARE ナット　四角 M 4 P=0.7(3ｶ ｼﾛ) OT
46 GGQC2510 2 BKT, CYLINDER ＢＫＴ　シリンダ FE
47 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
48 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
49 GGQC2291 1 BKT ＢＫＴ FE
50 GGQC2301 2 BOLT ボルト FE
51 W1087S 2 WASHER ワッシャ WSSB8-4-3 OT
52 GGQC2281 1 BOX, REJECT ＢＯＸ　ＮＧ FE
53 GGQC2650 2 GUIDE ガイド FE
54 H5277A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
55 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
56 GGQC0131 2 BKT ＢＫＴ FE
57 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
58 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
59 N1084B 2 NUT, HEX ナット　六角 M05 3ｼｭ(3ｶ ｸﾛ) FE
60 GGQC0120 2 STOPPER ストッパ FE
61 GGQC2090 1 SHEET, RUBBER シート　ゴム AL
62 GGQC2060 1 BOX, REJECT ＢＯＸ　ＮＧ FE
63 GGQC0771 1 PLATE プレート AL
64 GGQC1052 1 BLOCK 駒 FE
65 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
66 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
67 GGQC1042 1 BLOCK 駒 FE
68 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
69 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
70 S3020T 2 SPRING スプリング WF5-30 OT
71 GGQC0792 1 PLATE プレート FE
72 K5255H 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X005 FE
73 GGQC0181 1 GUIDE, BELT ガイド　ベルト AL
