CONVEYOR 4/8
コンベア 4/8 AGGQC9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
38 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
39 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 OT
40 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
41 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
42 GGQC2400 2 WASHER, FLAT ワッシャ 平 PL
43 GGQC0271 1 BKT ＢＫＴ FE
44 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
45 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
47 GGQC1371 1 BLOCK, REFERENCE ブロック 基準 FE
48 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
49 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
50 GGQC0092 1 PLATE プレート FE
51 GGQC2162 1 BKT, CONVEYOR ＢＫＴ コンベア FE
52 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
53 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
54 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
55 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
56 W1040W 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
57 GGQC2390 2 WASHER, FLAT ワッシャ 平 PL
57.1 GGQC2410 2 COLLAR カラー OT
168
PTS-XPFL-02JE
This page intentionally blank.
169
PTS-XPFL-02JE

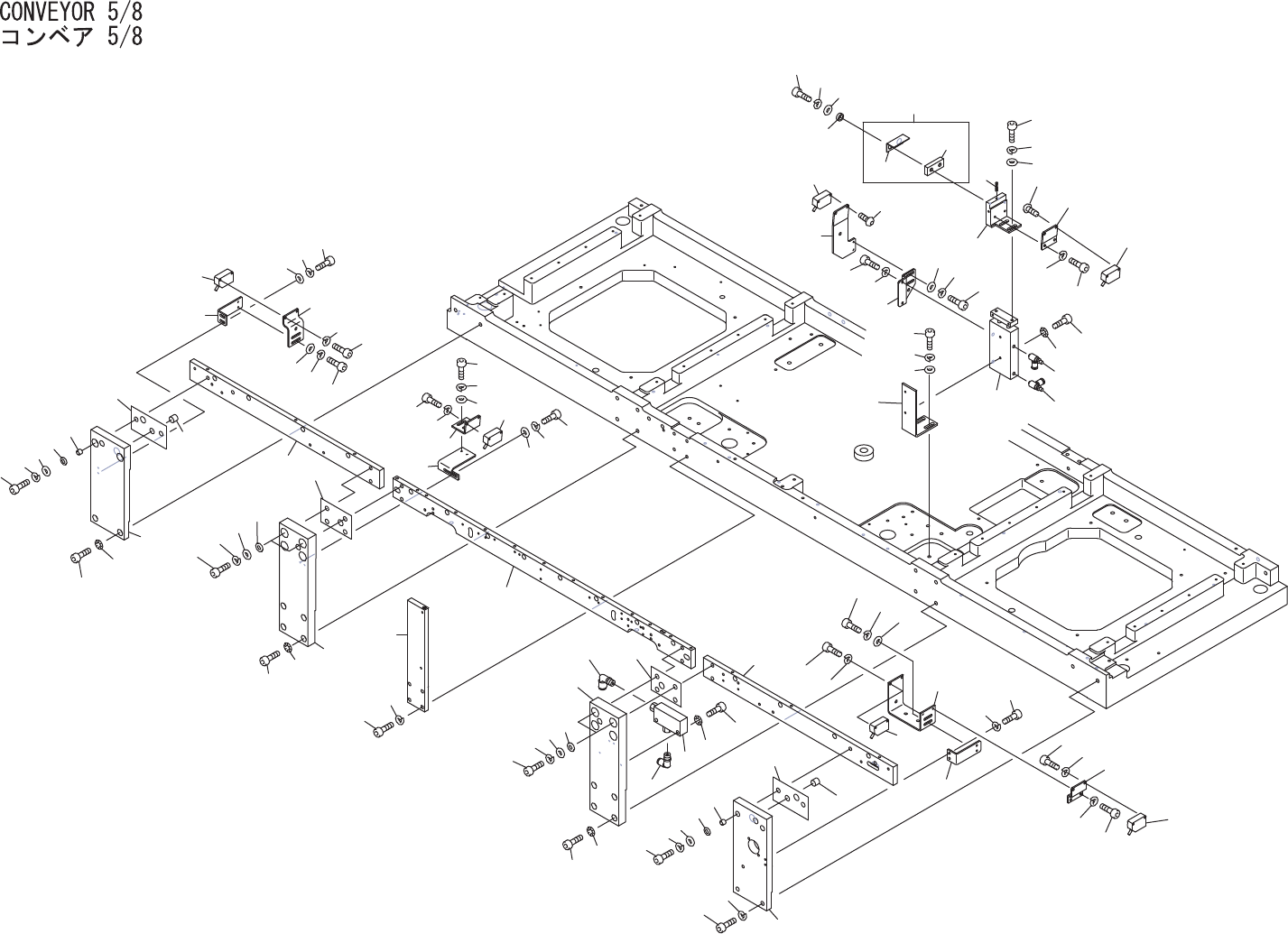

A
110
106
109
108
107
100
101
105
104
103
102
99
98
95
96
97
93
92
88
86
87
85
91
90
89
94
84
84
81
77
80
79
78
83
82
74
72
73
71
76
75
12
13
67
66
65
69
70
64
68
11
5
59
58
61
62
63
46
45
50
51
48
44
56
24
25
41
27
28
29
26
24
34
40
39
37
36
35
31
32
33
38
30
6
1
3
2
8
9
10
7
4
5
15
16
17
20
19
14
112
113
18
111
43
42
21
23
22
49
4
57
53
54
52
55
47
7.1
60
60.1
114
AGGQC9004
