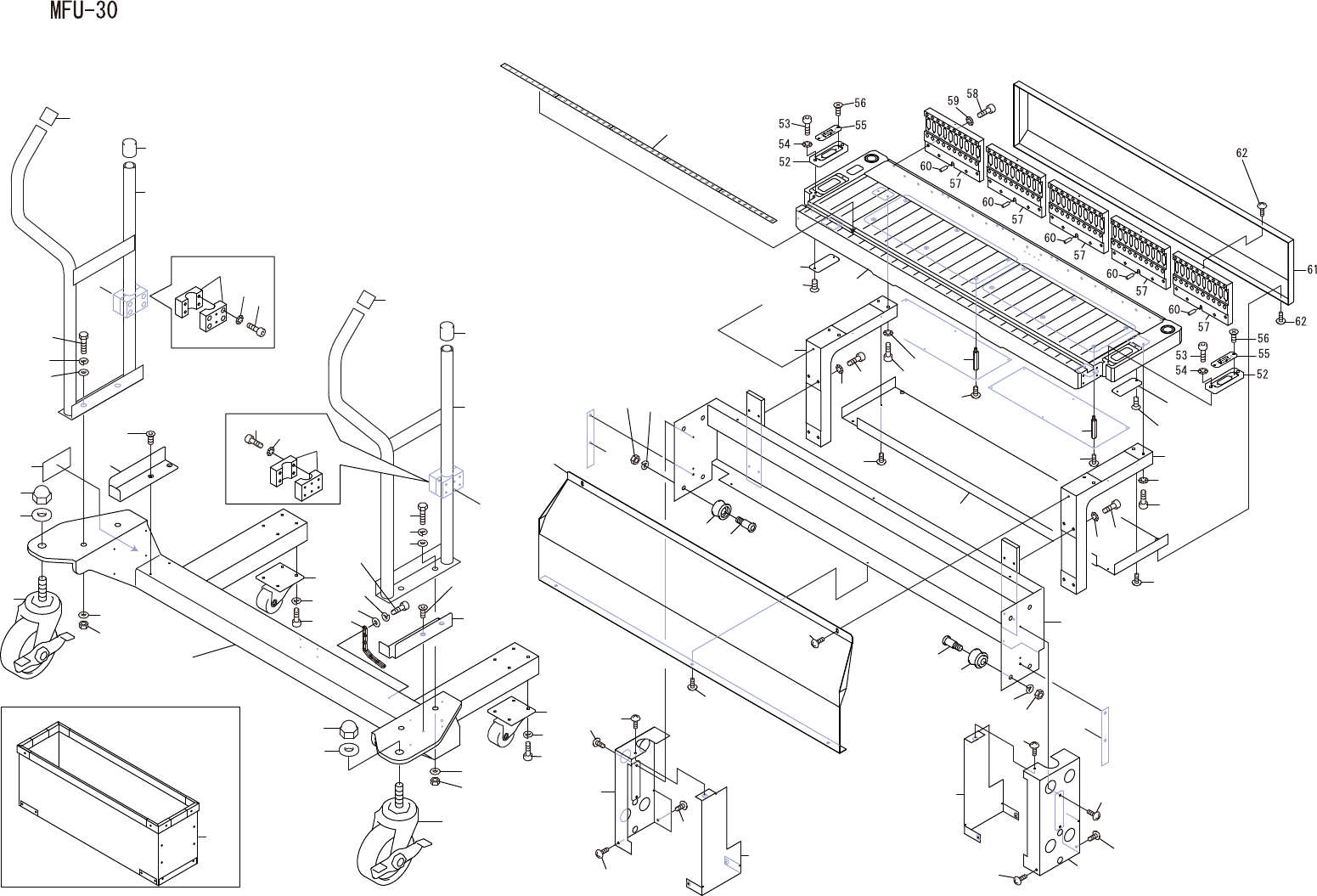

CONVEYOR 8/8
コンベア 8/8 AGGQC9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 K5365R 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X004(3ｶ ｼﾛ) FE
39 GGQC2380 1 COVER カバー FE
40 K5365R 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X004(3ｶ ｼﾛ) FE
41 GGQC2601 1 BKT, WIRING ＢＫＴ 配線 FE
42 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
43 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
44 K2174F 4 CAP キャッ
プ
KD-773W OT
