PTS-XPFL-02JE - 第203页

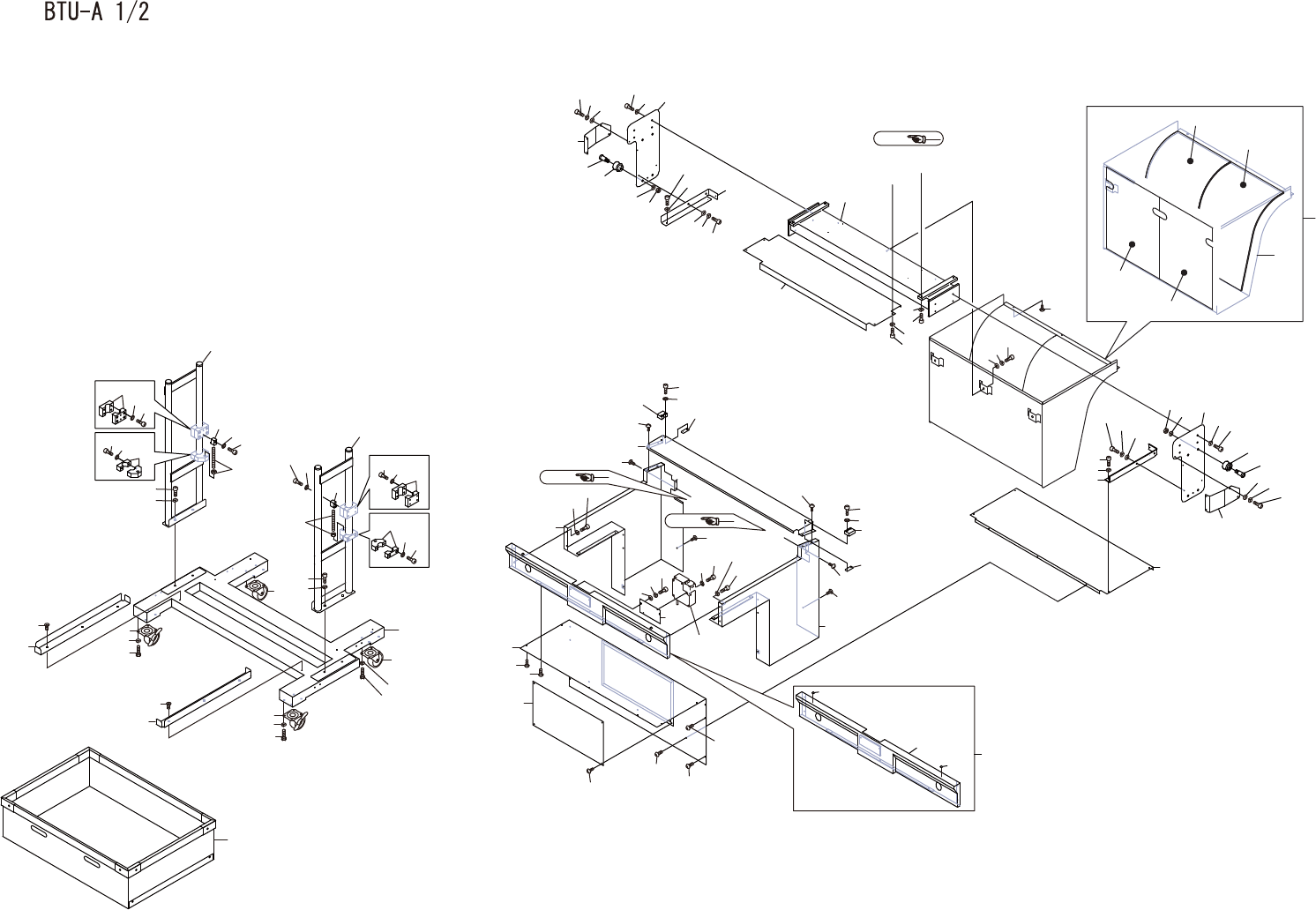

BTU-A 1/2 AGGTS9007 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGTS2290 1 BOX, DUST ＢＯＸ ダスト OT 2 GGTS2261 1 BKT, BASE ＢＫＴ ベース OT 3 K2180L 2 CASTER キャスタ CRSDG6…
CC
DD
GG
HH
Ref.2/
Ref.2/
Ref.2/
1
2
3
4
5
6
7
8
9
9
10
105
105
106
106
107
107
108
108
109
109
110
110
111
111
11
10
11
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
35
36
36.1
34.1
36.2
34.2
36
37
40
40
41
42
38
34
34
20
20
20
20
6
3
4
5
41
42
43
43
38
58
59
60
61
62
63
64
65
65
66
68
101
102
103
104
69
71
72
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
93
94
95
96
91
91
92
92
68
69
67
66
67
97
98
97
98
AGGTS9007
202
PTS-XPFL-02JE
BTU-A 1/2
AGGTS9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTS2290 1 BOX, DUST ＢＯＸ ダスト OT
2 GGTS2261 1 BKT, BASE ＢＫＴ ベース OT
3 K2180L 2 CASTER キャスタ CRSDG65 OT
4 H5193A 8 BOLT, HEX ボルト 六角 M08X016 10.9 FE
5 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 K2180K 2 CASTER キャスタ CRJDG65 OT
7 H5193A 8 BOLT, HEX ボルト 六角 M08X016 10.9 FE
8 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
9 GGTS2271 2 BKT, PIPE ＢＫＴ パイプ OT
10 H5359A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X020 FE
11 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
16 GGTS3380 2 STOPPER ストッパ FE SET
17 H5324A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
18 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
19 GGTS2460 1 COVER カバー FE
20 K5172L 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
21 GGTS1821 1 COVER, FRONT カバー フロント FE
22 K5172K 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
23 AGGTS8181 1 COVER, FRONT カバー フロント OT
24 GGTS2431 1 COVER, FRONT カバー フロント FE
25 S3017C 2 STOPPER ストッパ TM-180-303 OT
26 GGTS2422 1 BKT ＢＫＴ FE
27 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
30 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
31 H5295A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
32 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
33 GGTS2641 1 COVER, SIDE カバー サイド FE
34 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
34.1 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
34.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 GGTS2631 1 COVER, SIDE カバー サイド FE
36 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
36.1 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
36.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 GGTS3430 1 COVER カバー FE
38 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
203
PTS-XPFL-02JE
BTU-A 1/2
AGGTS9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 A1002L 2 ACTUATOR アクチュエータ BPS250 OT
41 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
42 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
43 GGUF0631 2 PLATE プレート FE
58 GGTS1742 1 COVER カバー FE
59 GGTS1761 1 BKT ＢＫＴ FE
60 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
63 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
65 GGTS1343 2 PLATE プレート FE
66 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
67 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
68 GGUF0821 8 PIN, ROLLER ピン ローラ FE
69 GFUF1300 8 ROLLER ローラ PL
71 N1080D 8 NUT, HEX ナット 六角 M12(3ｶ ｸﾛ) FE
72 W1027A 8 WASHER, LOCK ワッシャ スプリング 12M/M FE
73 GGTS2490 1 BKT, SUPPORT ＢＫＴ 支え FE
74 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
75 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
76 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
77 GGTS1751 1 BKT ＢＫＴ FE
78 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
79 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
80 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
81 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
82 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
83 GGTS1361 1 BKT, SLIDE ＢＫＴ スライド FE
84 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
85 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
86 GGTS1731 1 COVER カバー FE
87 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
88 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
89 AGGTS8170 1 CHUTE, DISCHARGE シュート 排出 OT
90 GGTS1390 1 CHUTE シュート FE
91 GGTS1650 2 SHEET シート PL
92 GGTS1640 2 SHEET シート PL
204
PTS-XPFL-02JE
