AGGTF9521
214
PTS-XPFL-02JE

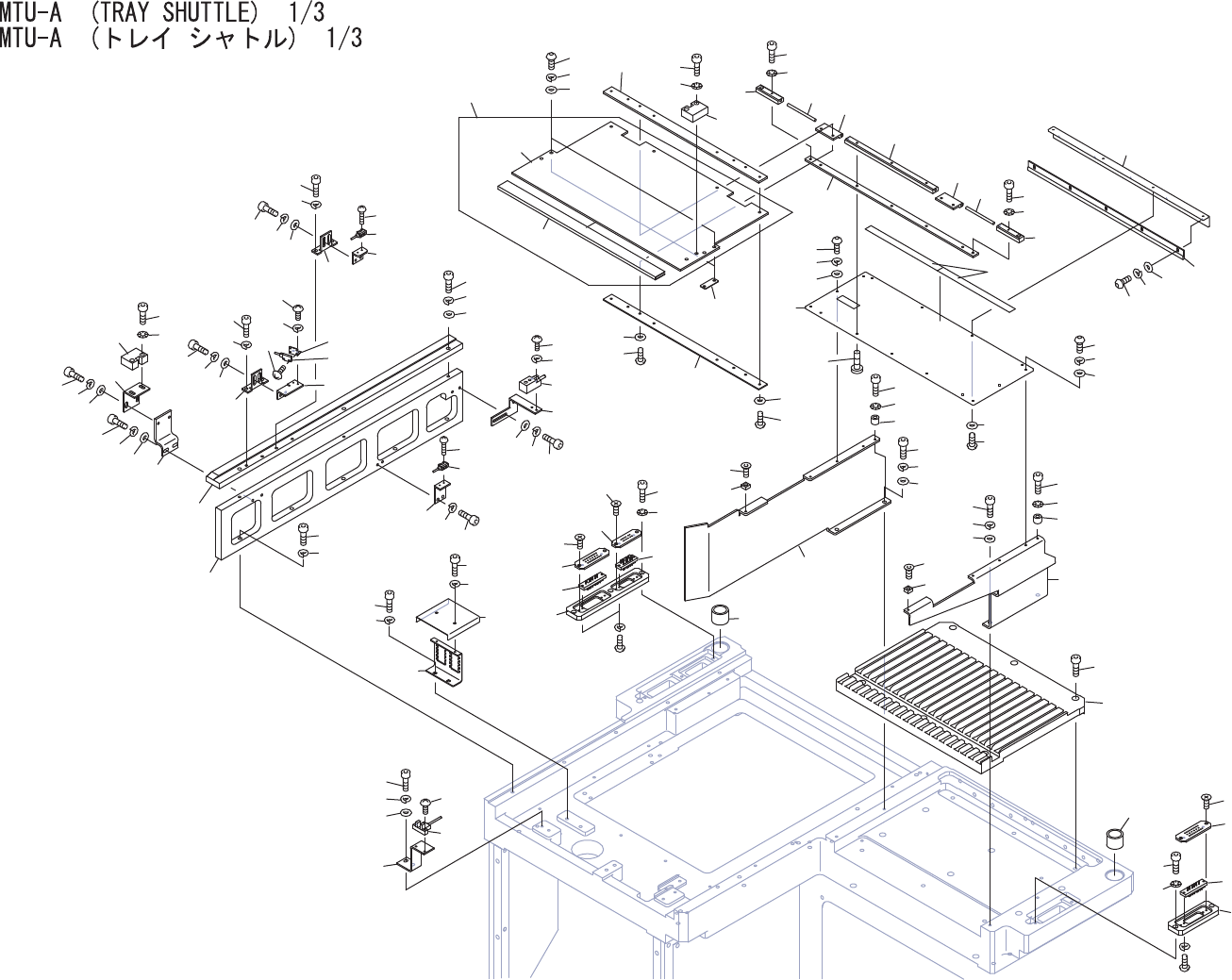

MTU-A (TRAY SHUTTLE) 1/3
MTU-A (トレイ シャトル) 1/3
AGGTF9521
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF1921 1 BKT, SENSOR ＢＫＴ センサ FE
2 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
5 A1002L 2 ACTUATOR アクチュエータ BPS250 OT
6 H5290H 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015(ｽﾃﾝﾚｽ) FE
7 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 GGTF1911 1 BKT ＢＫＴ FE
9 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 GGTF1272 2 BKT, SENSOR ＢＫＴ センサ FE
13 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
14 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
15 GGTF2070 1 BKT, SENSOR ＢＫＴ センサ FE
16 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
17 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
19 H33050 1 BKT ＢＫＴ MS-EX10-13 OT
20 K5175S 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005 ｽﾃﾝﾚｽ FE
21 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
22 S40283 1 SENSOR センサ EX-19A-PN OT
23 K5175R 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
24 GGTF1282 1 BKT, SENSOR ＢＫＴ センサ FE
25 S3125K 2 SW, PHOTOELECTRIC ＳＷ 光電 E3T-ST13 OT
26 K5175Y 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
27 GGTF1211 1 GUIDE ガイド FE
28 H5292A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
29 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
31 GGTF1202 1 PLATE, SIDE プレート サイド FE
32 H5304A 5 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
33 W1023A 5 WASHER, LOCK ワッシャ スプリング 5M/M FE
34 GGTF1362 1 BKT, SENSOR ＢＫＴ センサ FE
35 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
36 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 GGTF1342 1 BKT, SENSOR ＢＫＴ センサ FE
