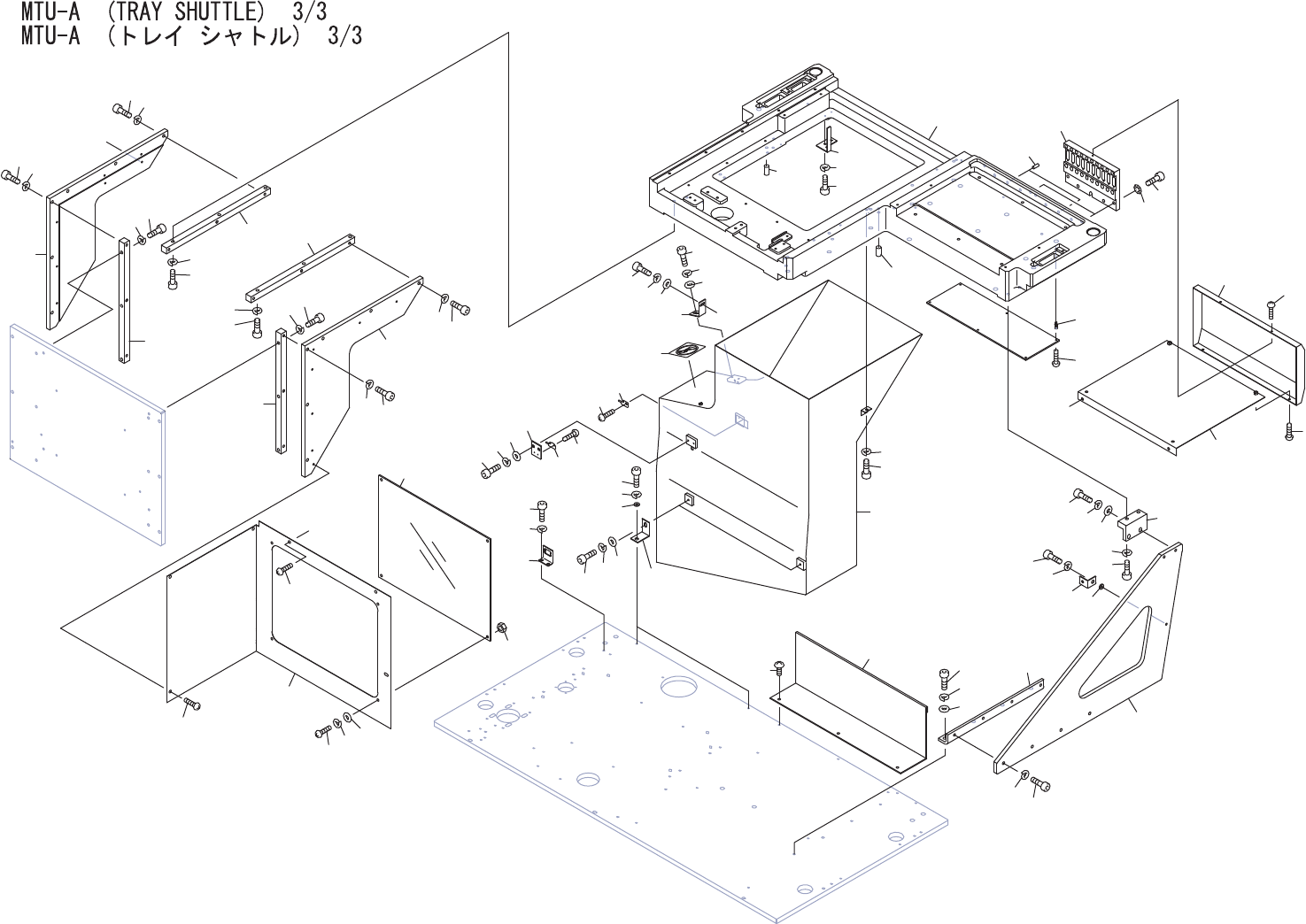

MTU-A (TRAY SHUTTLE) 3/3 MTU-A (トレイ シャトル) 3/3 AGGTF9521 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 GGTF1402 1 BKT, COVER ＢＫ Ｔ カバー FE 2 H5324A 6 BOLT, HEX SOCKE…
A
AA
AA
BB
BB
1
7
50
18
33
51
53
54
19
45
42
49
46
48
12
6
5
4
4
4
25
28
27
49
9
8
5
5
31
32
10
13
16
11
17
17
35
39
41
40
36
23
37
38
21
21
52
55
56
47
20
44
43
24
15
14
34
2
3
6
6
5
6
9
29
8
26
4
22
30
2
3
57
58
59
60
61
59
60
61
62
63
64
65
66
67
67
66
68
69
70
71
72
73
AGGTF9521
226
PTS-XPFL-02JE
MTU-A (TRAY SHUTTLE) 3/3
MTU-A (トレイ シャトル) 3/3
AGGTF9521
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF1402 1 BKT, COVER ＢＫＴ カバー FE
2 H5324A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
3 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 GGTF2020 4 GUIDE ガイド FE
5 H5326A 12 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
6 W1024A 12 WASHER, LOCK ワッシャ スプリング 6M/M FE
7 GGTF1392 1 BKT, COVER ＢＫＴ カバー FE
8 H5324A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
9 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 GGTF6460 1 COVER カバー FE
11 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
12 GGTF6410 1 COVER, ACRYLIC カバー アクリル PL
13 K5365B 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X012(3ｶ ｼﾛ) FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
15 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
16 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
17 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
18 GGTF1950 1 PALLET パレット FE
19 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
20 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
21 H2096C 6 PIN, PARALLEL ピン 平行 ﾟ5X10 Aｼｭ OT
22 AGGTF8042 1 CHUTE, DISCHARGE シュート 排出 OT
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 GGTF2010 2 BKT ＢＫＴ FE
26 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
27 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
28 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
31 GGTF5042 1 COVER カバー FE
32 K5172Y 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
33 GGTF1940 2 PLATE プレート FE
34 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
35 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
36 H20946 2 PIN, PARALLEL ピン 平行 ﾟ6X15 Aｼｭ OT
37 S3059W 6 SPACER スペーサ SQ-10 OT
227
PTS-XPFL-02JE
MTU-A (TRAY SHUTTLE) 3/3
MTU-A (トレイ シャトル) 3/3
AGGTF9521
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 K5172E 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X008(3ｶ ｼﾛ) FE
39 GGTF5010 1 COVER カバー FE
40 K51710 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
41 GGTF6450 1 COVER カバー FE
42 GGTF6360 1 BKT ＢＫＴ FE
43 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
44 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
45 W1045A 2 WASHER, FLAT ワッシャ 平 4W- 6 FE
46 GGTF6510 1 BKT ＢＫＴ FE
47 H5298A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
48 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
49 W10872 3 WASHER ワッシャ WSSB12-5-2 OT
50 GGTF6350 1 BKT ＢＫＴ FE
51 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
52 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
53 GGTF6340 1 BKT ＢＫＴ FE
54 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
55 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
56 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
57 GGTF3480 1 NAMEPLATE, CAUTION 銘板 注意 PL
58 GGTF3450 1 BKT ＢＫＴ FE
59 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
60 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
61 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
62 GGTF3471 1 BKT ＢＫＴ FE
63 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
64 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
65 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
66 S40283 2 SENSOR センサ EX-19A-PN OT
67 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
68 GGTF2230 1 BKT, WIRING ＢＫＴ 配線 FE
69 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
70 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
71 GGTF6590 1 BKT ＢＫＴ FE
72 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
73 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
