MTU-A (BODY) 3/3 MTU-A (本体) 3/3 AGGTF9541 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 GGTF7071 1 CATCH, BOX 受け Ｂ ＯＸ FE 2 K5361H 3 SCREW, HEX SOCKET COUNTERSUNK …
A
H=912mm H=950mm
H=962,965mm
25
26
24
23
22
1
2
3
4
9
11
10
8
7
6
14
13
5
21
15
18
17
16
19
20
45
48
47
46
42
44
43
41
38
40
39
36
35
37
29
30
31
27
28
49
51
50
52
54
53
55
56
57
12
58
59
60
61
62
69
65
66
68
67
70
71
64
63
AGGTF9541
254
PTS-XPFL-02JE

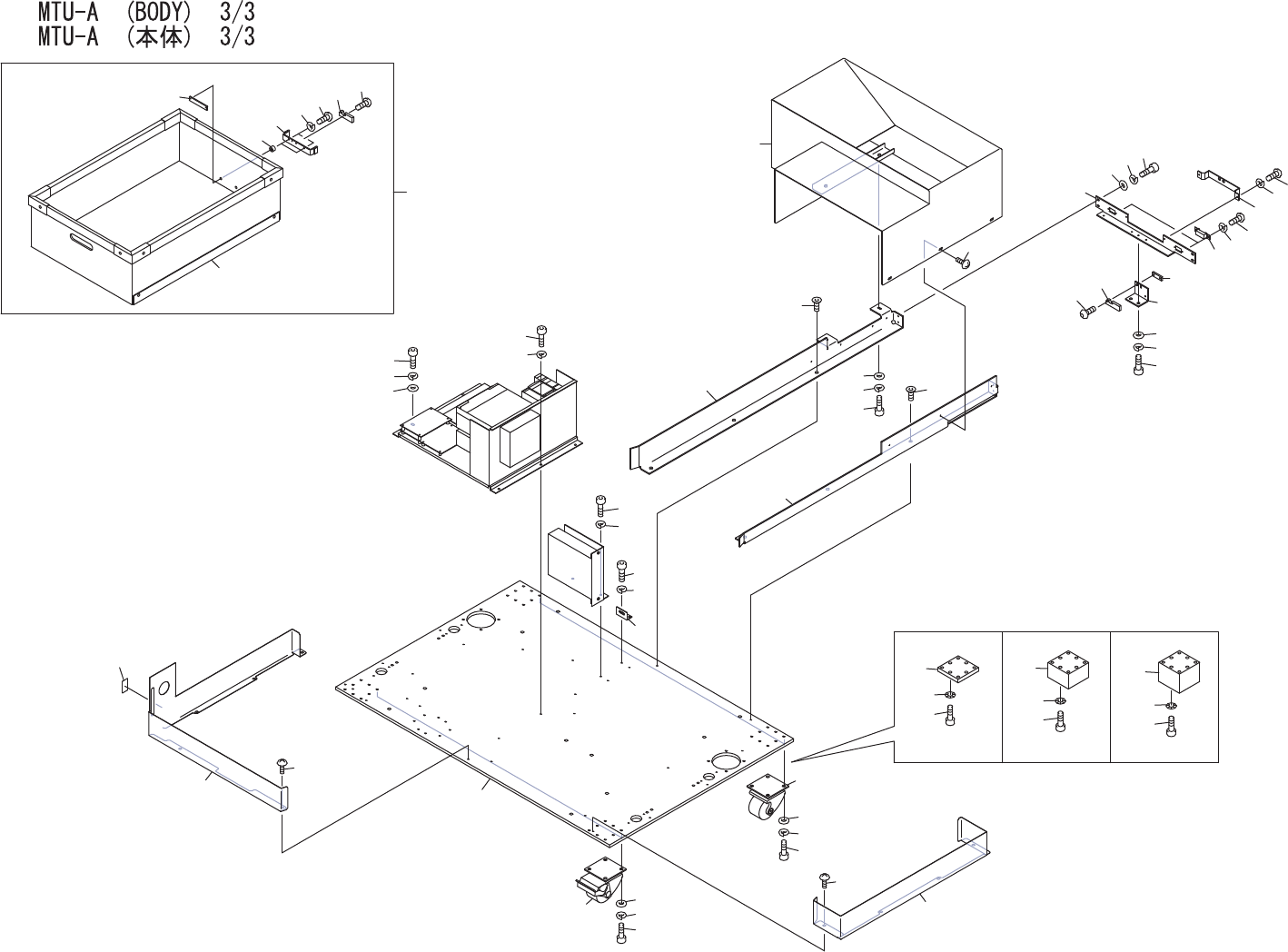

MTU-A (BODY) 3/3
MTU-A (本体) 3/3
AGGTF9541
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF7071 1 CATCH, BOX 受け ＢＯＸ FE
2 K5361H 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
3 GGTF7080 1 CATCH, BOX 受け ＢＯＸ FE
4 K5361H 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
5 GGTF6120 1 BKT ＢＫＴ FE
6 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 M1005N 2 MAGNET CATCH マグネットキャッチ YN-005 OT
10 K5255H 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
11 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 GGTF6150 1 BKT ＢＫＴ FE
13 K52551 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006(ｽﾃﾝﾚｽ) FE
14 W1021C 2 WASHER, LOCK ワッシャ スプリング 3M/M ｽﾃﾝﾚｽ FE
15 GGTF6130 1 BKT ＢＫＴ FE
16 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
17 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
18 W1088R 1 WASHER ワッシャ WSSB15-4-2 OT
19 M1056K 1 MAGNET SW マグネットＳＷ XCS-DMC7905 OT
20 H5514C 2 BOLT ボルト SRBS-M3X12 OT
21 GGTF6140 1 NUT ナット FE
22 GGTF6500 1 BKT ＢＫＴ FE
23 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
26 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
27 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
28 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
29 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
30 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
35 GGTF7171 1 COVER カバー FE
36 K5172Y 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
37 GGTF6290 1 SEAL シール PL
38 GGTF6400 1 PLATE プレート FE
39 GGTF7090 1 COVER カバー FE
40 K5172Y 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
255
PTS-XPFL-02JE
MTU-A (BODY) 3/3
MTU-A (本体) 3/3
AGGTF9541
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 K20252 2 CASTER キャスタ 545S-NRB65 ｵｰﾙ3ｶ OT
42 H5340A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
43 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
44 W1040X 8 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
45 K20253 2 CASTER キャスタ 540S-NRB65 ｵｰﾙ3ｶ OT
46 H5340A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
47 W1025A 8 WASHER, LOCK ワッシャ スプリング 8M/M FE
48 W1040X 8 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
49 GGTF5900 4 SPACER スペーサ FE INT H=912
50 H5338T 16 BOLT, HEX SOCKET ボルト 六角穴 M08X012 FE
51 W1100R 16 WASHER, CONICAL ワッシャ 皿 M8 SUS JIS B1252 2ｼｭ 2L FE
52 GGTF5572 4 SPACER スペーサ FE INT H=950
53 H5342A 16 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
54 W1014A 16 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
55 GGTF5890 4 SPACER スペーサ FE INT H=950、962
56 H5342A 16 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
57 W1014A 16 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
58 GGTF6910 1 DUCT ダクト FE
59 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
60 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
61 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
62 K5172K 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
63 AGGTF8070 1 BOX, DUST ＢＯＸ ダスト OT
64 GGTF6170 1 BOX, DUST ＢＯＸ ダスト OT
65 GFAB1200 2 COLLAR カラー FE
66 GGTF6160 1 BKT ＢＫＴ FE
67 H5514C 2 BOLT ボルト SRBS-M3X12 OT
68 W1021C 2 WASHER, LOCK ワッシャ スプリング 3M/M ｽﾃﾝﾚｽ OT
69 GFAB1170 2 NUT ナット FE
70 M1056K 1 MAGNET SW マグネットＳＷ XCS-DMC7905 OT
71 H5513B 2 BOLT ボルト SRBS-M3X6 OT
